Stuzzi Memocord
304 B
Stuzzi Memocord 304 B.
Эти карманные диктофоны производились в начале 60-х
годов в Австрии на заводе Radiotechnische Fabrik,
Wien 15. Среди подобных аппаратов того
времени они выделяются достаточно большим временем
записи при малых размерах и простой конструкции

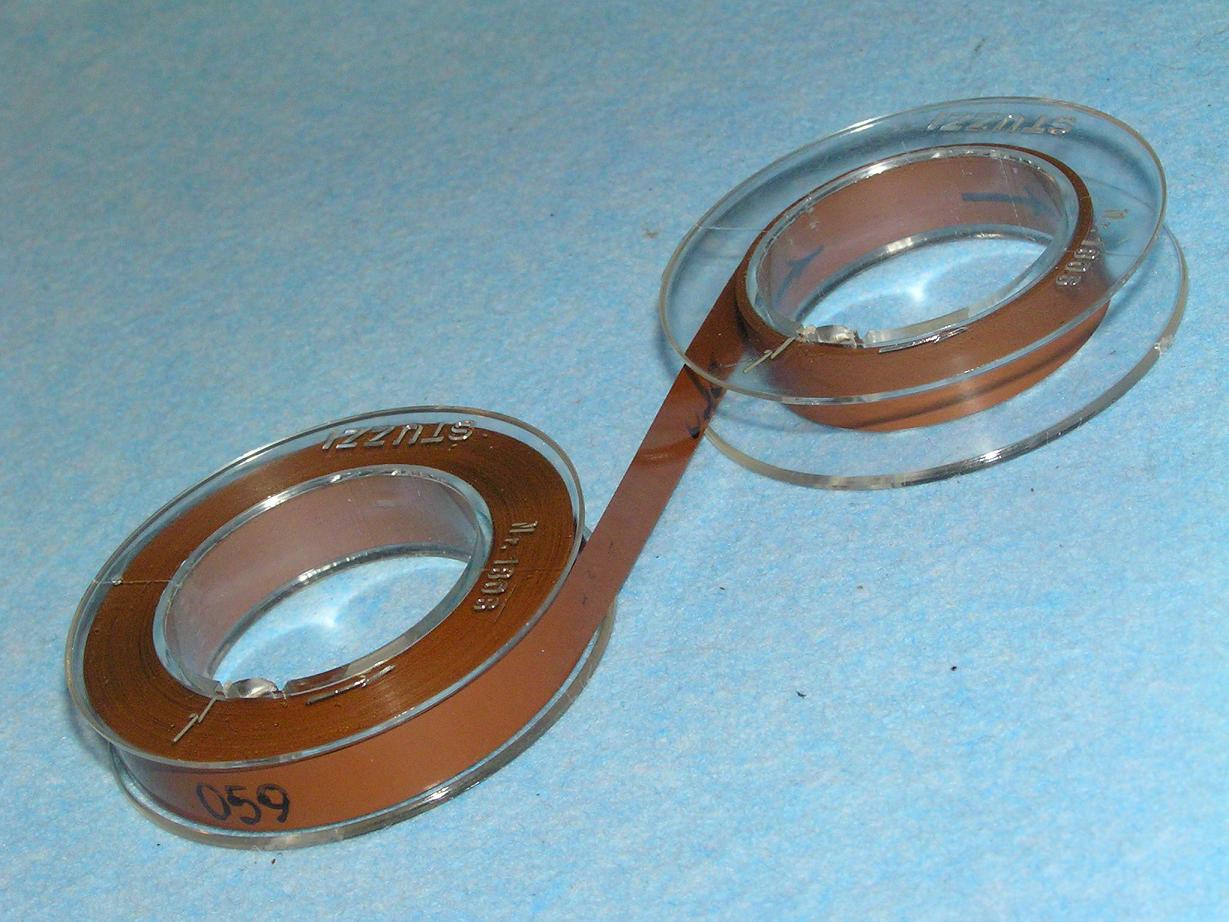

кинематики. На катушку диаметром 42 мм можно сделать до
1 часа записи, четыре дорожки по 15 минут. Ширина ленты
1/4 дюйма. Через каждые 6 см на
ленте напечатаны трехзначные числа от 000 до 500,
которые помогают найти нужное место записи. Для
переключения дорожек имеется рычажок с кулисой, с
помощью которого головка перемещается в одно из четырех
положений по высоте. После записи 1 дорожки надо
переместить рычажок в положение 2. При этом катушки
меняют направление вращения, и производится запись
второй дорожки, и так далее. Перемотка в диктофоне не
предусмотрена. Универсальная и две стирающие головки
перемещаются вместе с рычажком влево и вправо так, что
при записи дорожек 1 и 3 работает одна стирающая
головка, а при записи дорожек 2 и 4 - другая. Стирающие
головки настоящие (не постоянные магниты). На торцевой
стороне корпуса имеется движковый регулятор скорости
вращения двигателя, и гнездо для подключения педали
дистанционного включения. Управление режимами
осуществляется двумя кнопками, белая - воспроизведение,
красная - запись. Кнопка записи имеет фиксатор в виде
металлической скобки, цепляющейся за край корпуса. На
лицевой панели диктофона расположен динамик - микрофон,
и гнездо (jack 2,5 мм) для подключения внешнего наушника

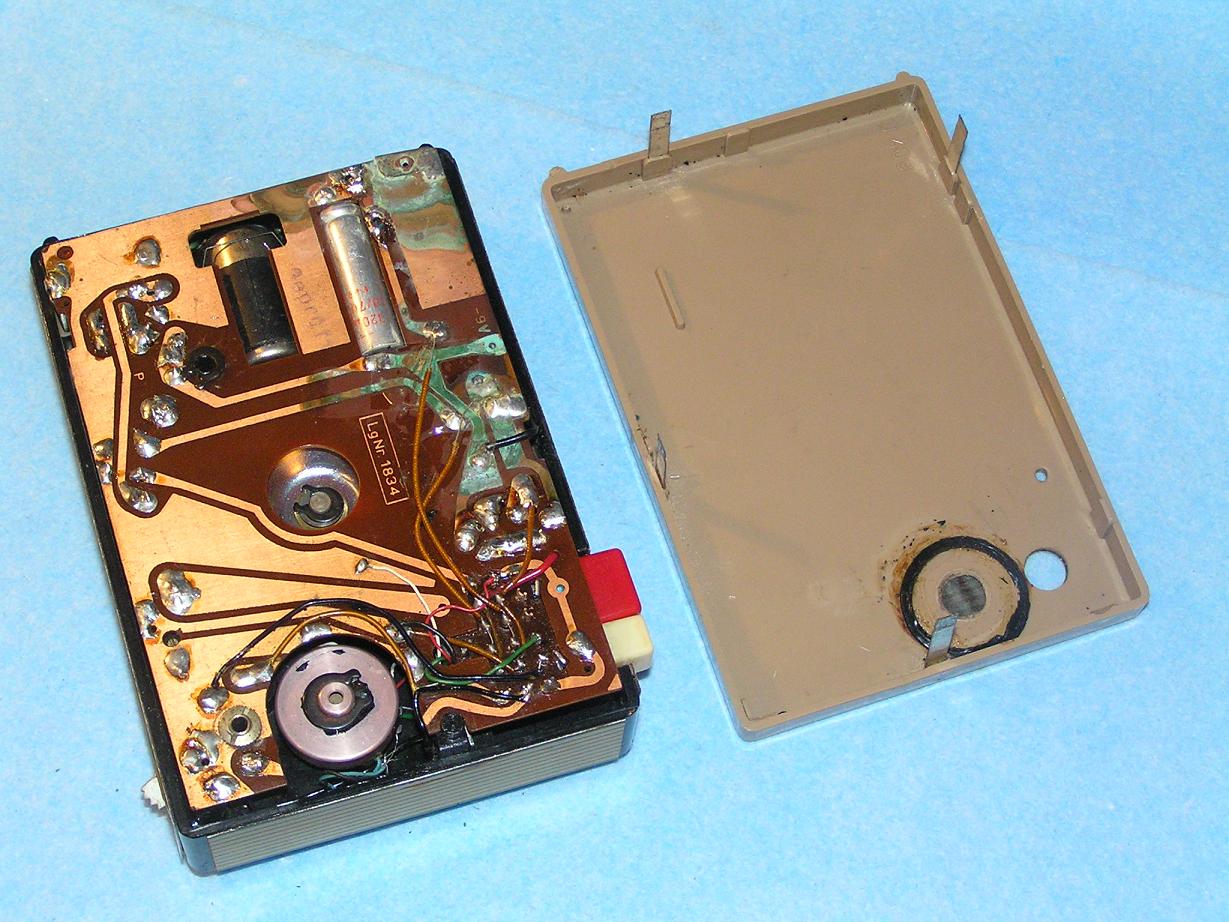

или микрофона. Кинематика простая, ее принцип хорошо
понятен, если посмотреть на фотографии. Электросхема
также несложная, собрана на трех германиевых
транзисторах типа OC75 (2 шт) и
OC72 (1 шт). В качестве
встроенного динамика - микрофона используется
динамический капсюль сопротивлением 8 Ом. Габариты
диктофона 115 х 80 х 37 мм (без выступающих деталей).
Вес 280 г. Питание двигателя 1,5 v,
батарейка типа АА. Питание электросхемы 9 V,
батарейка типа "Крона" (PP3).
Аппарат был куплен в
приличном косметическом состоянии, но неисправным. После чистки
контактов батарейного отсека кинематика заработала, и
усилитель также оказался исправным. Неисправной
оказалась универсальная головка, ее обмотка в обрыве.
Фотографии можно
увеличивать

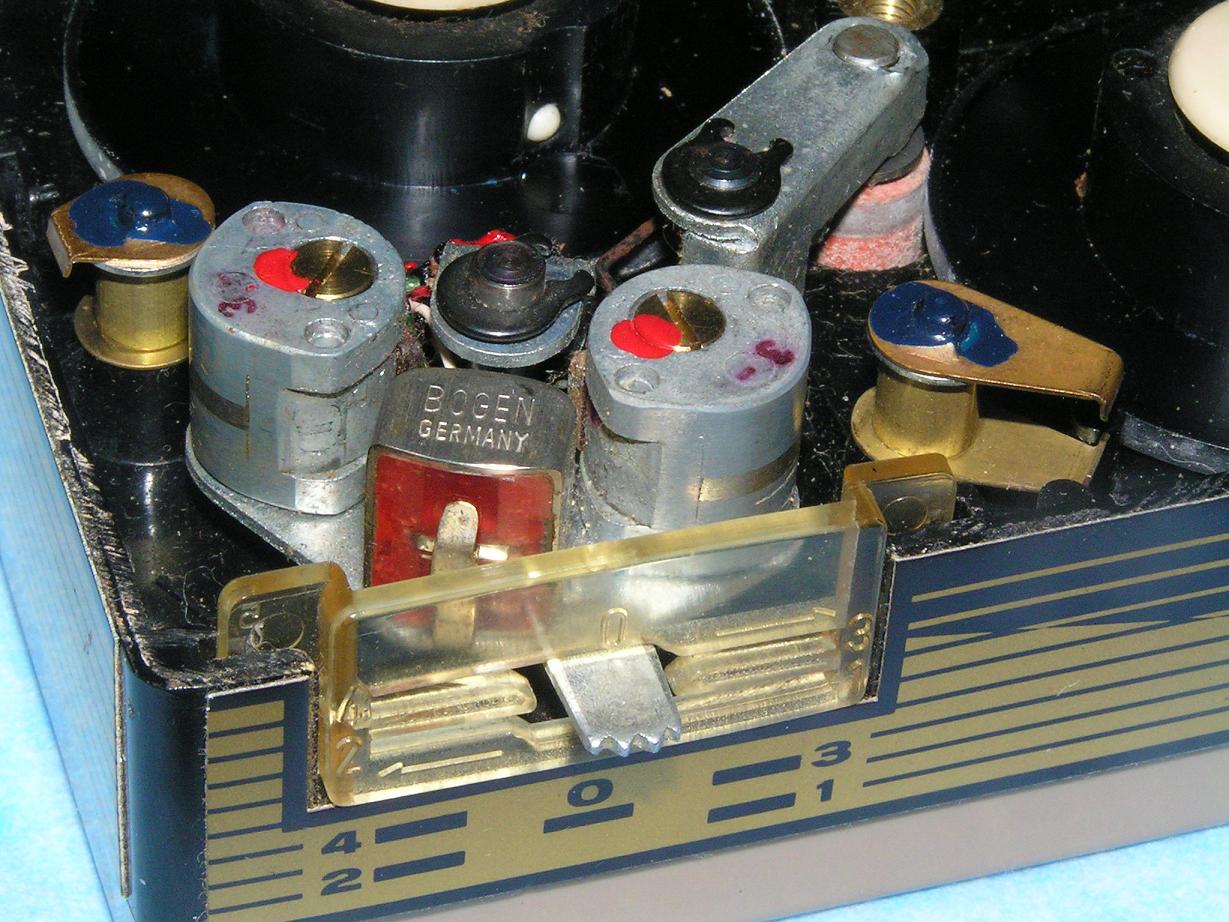

Для
переключения дорожек имеется рычажок с кулисой, с
помощью которого головка перемещается в одно из четырех
положений по высоте. Над рычажком находится окошко,
через которое видна маркировка на ленте.
Красная
кнопка записи имеет фиксатор в виде металлической
скобки, цепляющейся за край корпуса.

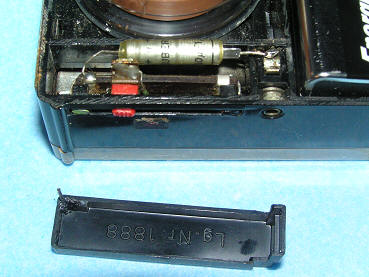

Контакты батарейного отсека сильно пострадали от
потекшей батарейки. На фото справа окисленные контакты,
какими они были, когда аппарат попал ко мне. На других
фото видны очищенные контакты.

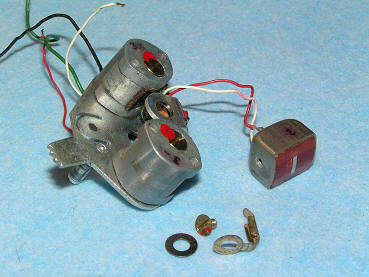

Для восстановления
работоспособности потребовалась замена универсальной
головки. По размерам подошла головка от кассетного
магнитофона с небольшой доработкой конструкции
Батарейный отсек рассчитан на
две батарейки. Сначала вставляется батарейка 1,5
v типа АА, а над ней размещается
батарейка 9 v типа "Крона" (PP3).

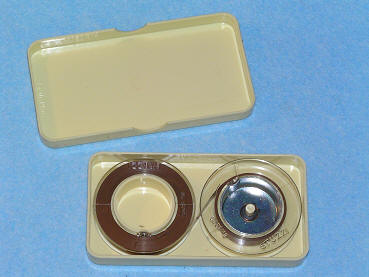

Комплект катушек с лентой в оригинальной пластиковой
коробке.

|
