Color Portable VTR Akai VT-150

Страница 1 из 2

< 1 . 2 >

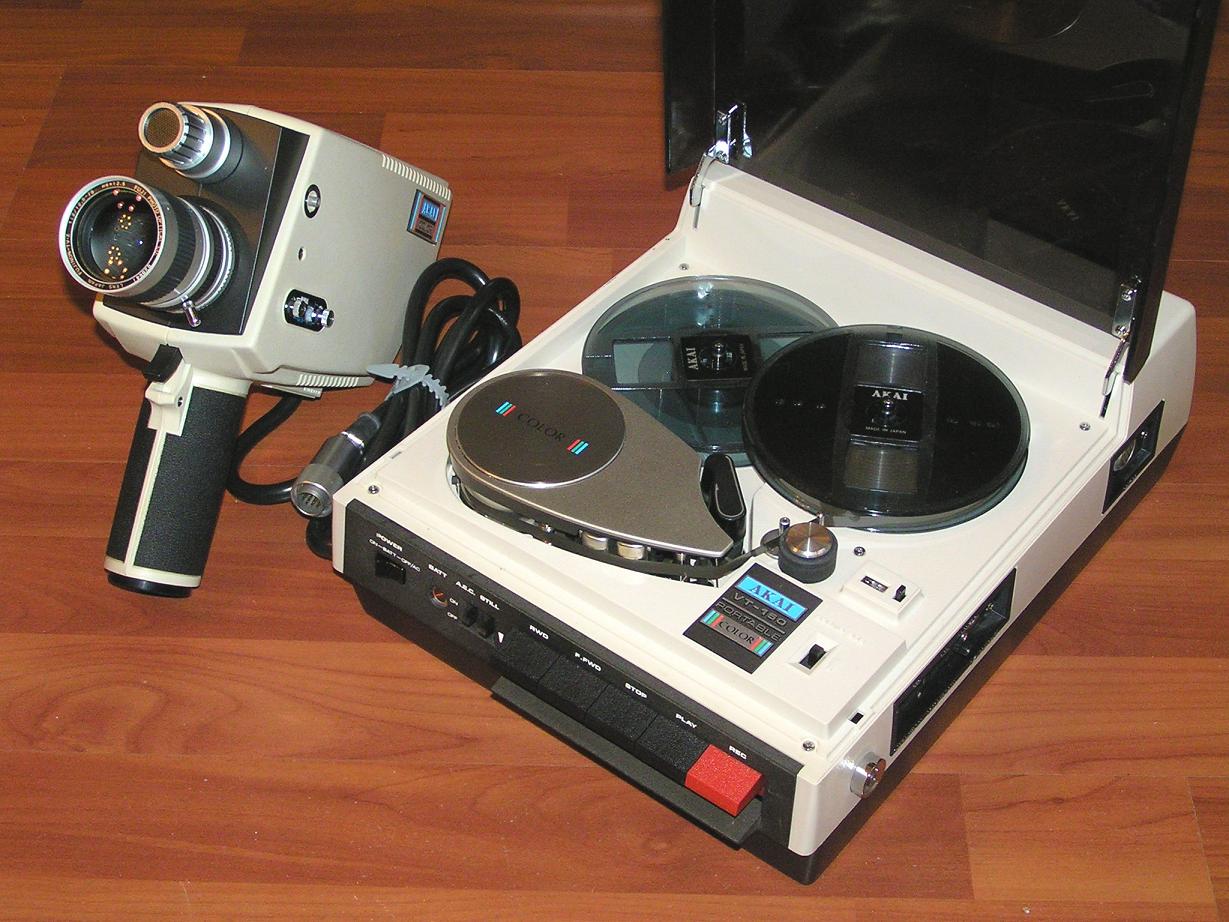

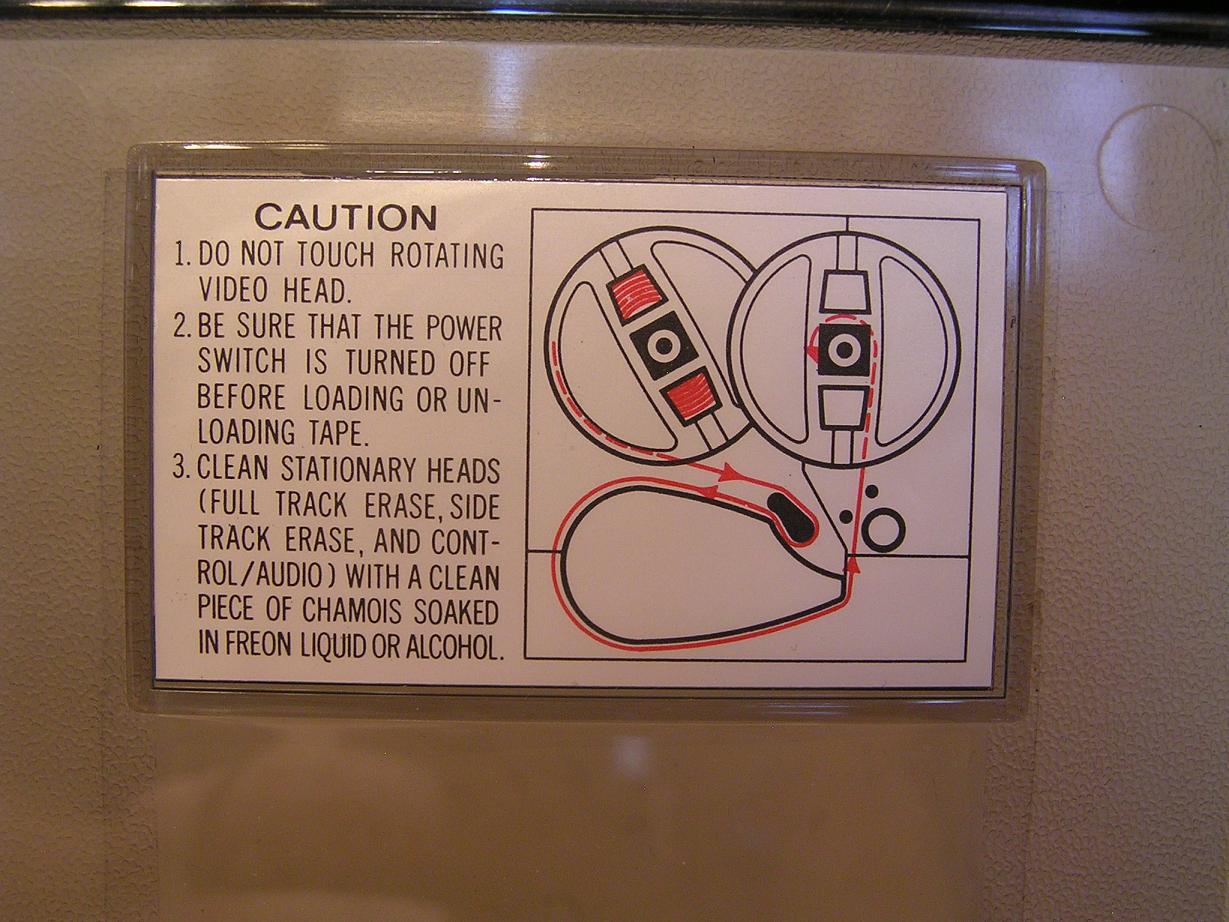

     Color Portable VTR Akai VT-150.     Портативный японский цветной катушечный видеомагнитофон. Эта модель производилась в середине 70-х годов, точнее установить не удалось. В Интернет я нашел упоминание о том, что AKAI анонсировала VT-150 на Чикагской выставке в 1971 году , но в других источниках началом производства называют 1974 год. Судя по маркировкам на микросхемах, этот видеомагнитофон изготовлен в 1976 году.
     Akai VT-150 прежде всего интересен тем, что в нем используется магнитная лента шириной 1/4 дюйма (6,35 мм), в то время, как даже в черно-белых аппаратах других фирм того времени использовалась лента шириной 1/2 дюйма.  Блок вращающихся головок (БВГ) имеет тоже меньший диаметр, 76 мм, вместо 105 - 115 мм, а это уже соизмеримо с диаметром БВГ системы VHS (62 мм). Магнитофон вообще довольно маленький, 366 х 268 х 119 мм, но по информации из Интернет стоил он тогда совсем не мало, 4 900 $ в 1977 году, что было соизмеримо с ценой автомобиля. По другой информации цена была еще больше - 6 995 $. Конструкция аппарата довольно сложная, с высокой плотностью монтажа электроники, которая собрана на транзисторах и микросхемах. Магнитофон выпускался в трех вариантах стандартов цветности, NTSC, PAL, и SECAM. На одну 5" катушку можно сделать до 30 минут записи, а комплекта аккумуляторов должно хватать на 40 минут работы без подзарядки. Имеются режимы стоп-кадра, наложения звука на ранее записанное видео и система Automatic Editing Control A.E.C. позволяющая избежать искажений при начале и остановке записи, когда относительная скорость движения ленты не стабильна. Интересна конструкция цветной видеокамеры, в которой используется два видикона. Один расположен горизонтально на оси объектива. Второй - вертикально, в рукоятке камеры, а изображение на него передается через призму. Видоискатель камеры черно-белый, но если к магнитофону подключен телевизор, то на него будет транслироваться изображение с камеры в цвете (в режимах "Стоп" и "Запись").  Объектив не съемный, с изменяемым фокусным расстоянием, и режимом автоматической установки диафрагмы.  Подробные фото видеокамеры можно посмотреть на второй странице.
     Добавлю, что Akai производила и черно-белые видеомагнитофоны, в которых использовалась лента той же ширины 1/4 дюйма, это например VT-100, VT-110, VT-120. Для них производились небольшие мониторы, которые пристыковывались к левому боку магнитофона с помощью встроенного разъема "Monitor". Такой разъем есть и на VT-150, и они вроде бы даже совместимы.
     Инструкцию по эксплуатации можно найти на labguysworld.com.
     Электрическую схему можно скачать  бесплатно ЗДЕСЬ.

      Технические характеристики видеомагнитофона Akai VT-150 :

      TV Signal -
      Recording System -
      Recording Time -
      Tape Speed -
      Tape Width -
      Maximum Reel Capacity -
      Horizontal Resolution -
      Video Signal to Noise Ratio -
      Video Input -
      Video Output -
      Audio Input -
      Audio Output -
      Audio Frequency Band Width -
      Audio Signal to Noise Ratio -
      Tape Used -
      Batteries -
      Battery Using Times -
      Power Consumption -
      Dimensions -
      Weight -
NTSC standard (PAL, SECAM standard)
Twin rotating head, helical scanning system
About 26 minutes (PAL - 30 minutes)
254,27 mm/sec (PAL - 217,97 mm/sec)
1/4 "
5 " reel
More than 230 lines
Better than 40 db
1 V p-p, 75 Ohms
1 V p-p
0,1 V RMS
1,0 V RMS
100 Hz to 10 000 Hz
Better than 45 db
Akai's specially developed orientated high density tape only
Two rechargeable 6 V batteries
About 40 minutes (including camera)
32 W (including camera)
268 (W) x 119 (H) x 366 (D) mm
7,5 kg including batteries

     Аппарат достался мне в хорошей комплектации, в оригинальной упаковочной коробке, и в идеальном внешнем состоянии, но неисправным. Все функции кинематики работали нормально, но запись не производилась. В обрыве оказалась обмотка одной из видеоголовок.
     За неимением оригинальной, я поставил головки от VHS магнитофона, после чего всё заработало, остальные функции магнитофона оказались в порядке. Качество записи с видеокамеры получается посредственным, цвета блёклые, и явно не хватает чувствительности камеры. Однако запись с телевизора получается нормальной, сопоставимой по качеству с VHS.
     В комплекте имеется цветная видеокамера VC-150 в кожаном кейсе, блок питания VA-150, RF конвертер VRF-C3 для подключения телевизора по ВЧ, кабель VCV-2 для подключения телевизора по НЧ, кожаный футляр для магнитофона, наплечные ремни для ношения магнитофона и камеры, и 10 новых запечатанных катушек 5" с магнитной лентой VT-6H в оригинальной коробке.

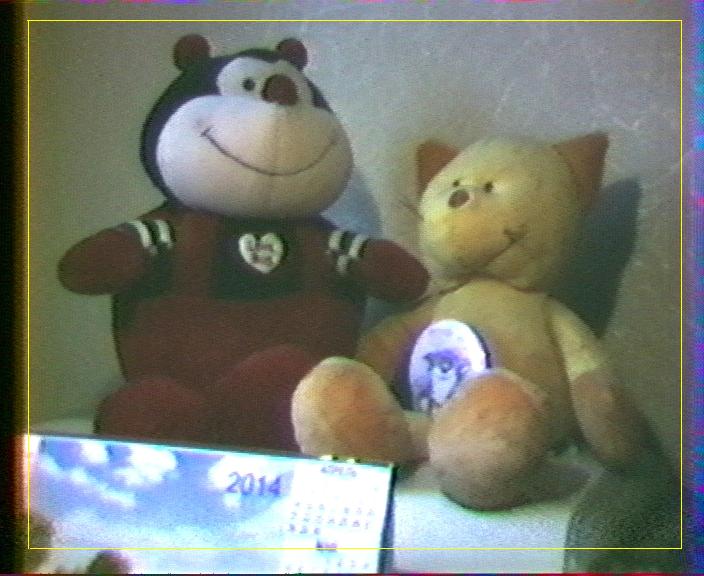

     На фото ниже кадры видео, записанного на Akai VT-150 с видеокамеры Akai VC-150. Видео было оцифровано на компьютере, и на фото слева видна вся картинка полностью. Однако, при просмотре записи на телевизоре, на экране видна только часть изображения, примерно та, что ограничена желтой линией. На фото справа показано, как это изображение выглядело бы на экране телевизора

Фотографии можно увеличивать



На фото ниже кадры видео, записанного на Akai VT-150 с телевизора. Качество изображения на много лучше, чем при записи с камеры.



Можете посмотреть ролик пробной записи с камеры. В процессе записи была нажата кнопка "White Balance". При воспроизведении видно, как после этого изменилась цветовая гамма.

Демонстрация записи на VTR Akai VT-150 с камеры VC-150 при естественном дневном освещении. При переходе из света в тень видно, как отрабатывает автомат диафрагмы. Эта запись делалась на неоднократно использованную ленту, но если записывать на новую, не использованную, то выбивание строк отсутствует полностью.

В комплекте видеомагнитофона имеется цветная видеокамера Akai VC-150. Подробные фотографии можно посмотреть на следующей странице



Всё, кроме видеокамеры упаковано в оригинальную коробку



Магнитофоном видимо пользовались очень аккуратно, на верхней крышке даже остались защитные пленки

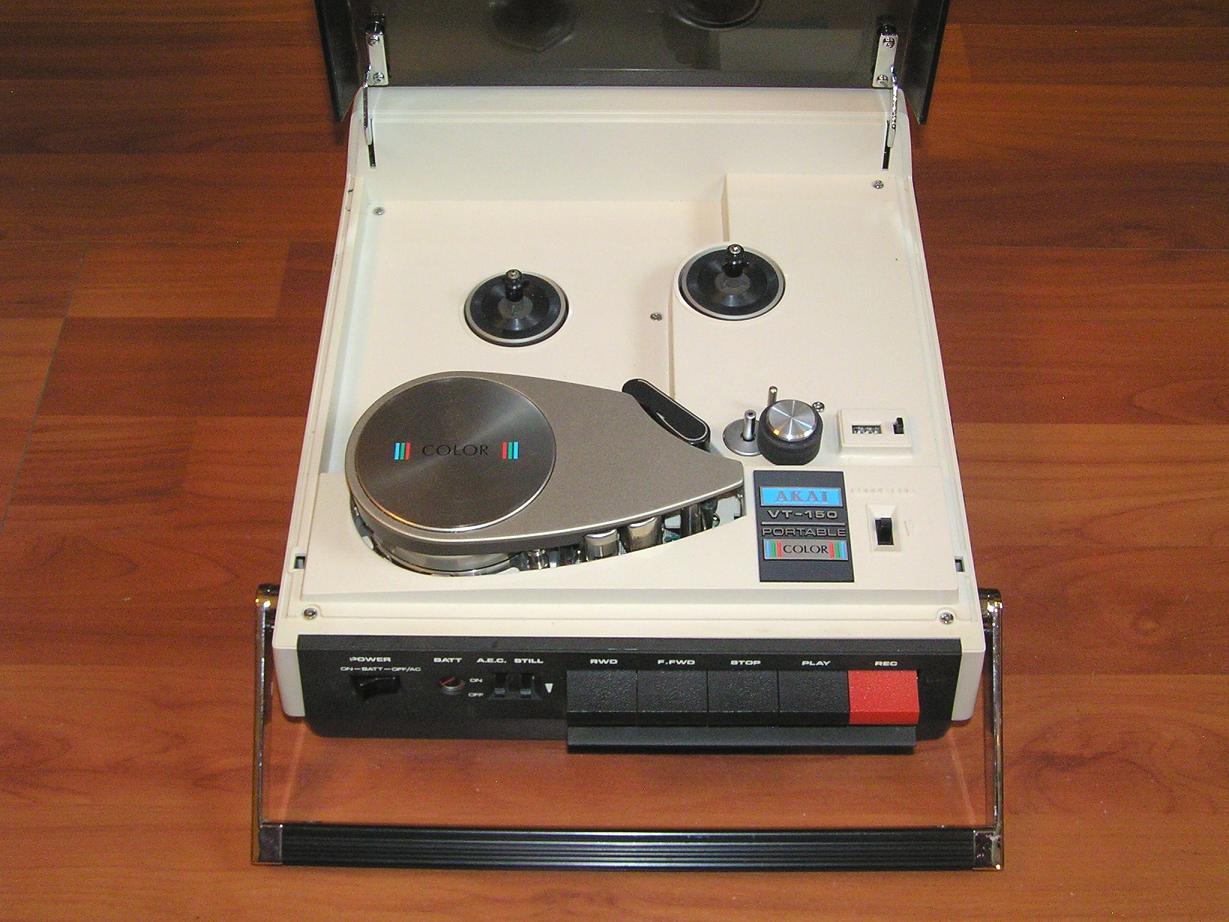

На фото слева внизу под красной клавишей виден рычажок блокировки включения записи



Размеры оригинального аккумулятора (LC-303, 6 v, 3 Ah) - 123 х 68 х 35 мм., вес 580 г.



В магнитофоне предусмотрено использование двух свинцовых аккумуляторов по 6 вольт типа LC-303, или 3Gx3U. Вместо них я использую самодельный аккумулятор 12 v, собранный из двух свинцовых аккумуляторов по 6 v, который я изготовил в качестве аналога BP-20 к видеомагнитофону Sony AV-3400. Для их сопряжения понадобилось изготовить дополнительный адаптер, на фото справа внизу он желтого цвета.



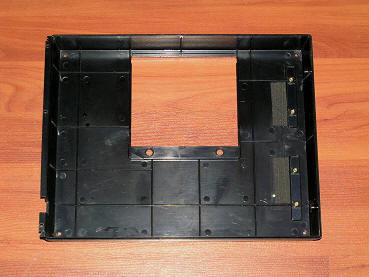

Все пассики и ролики оказались в хорошем состоянии, и менять их не пришлось

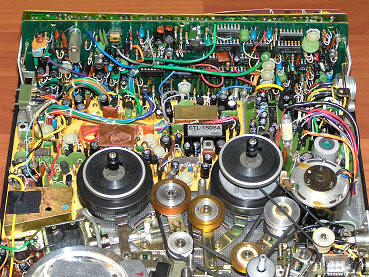

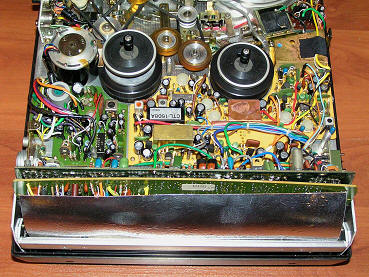

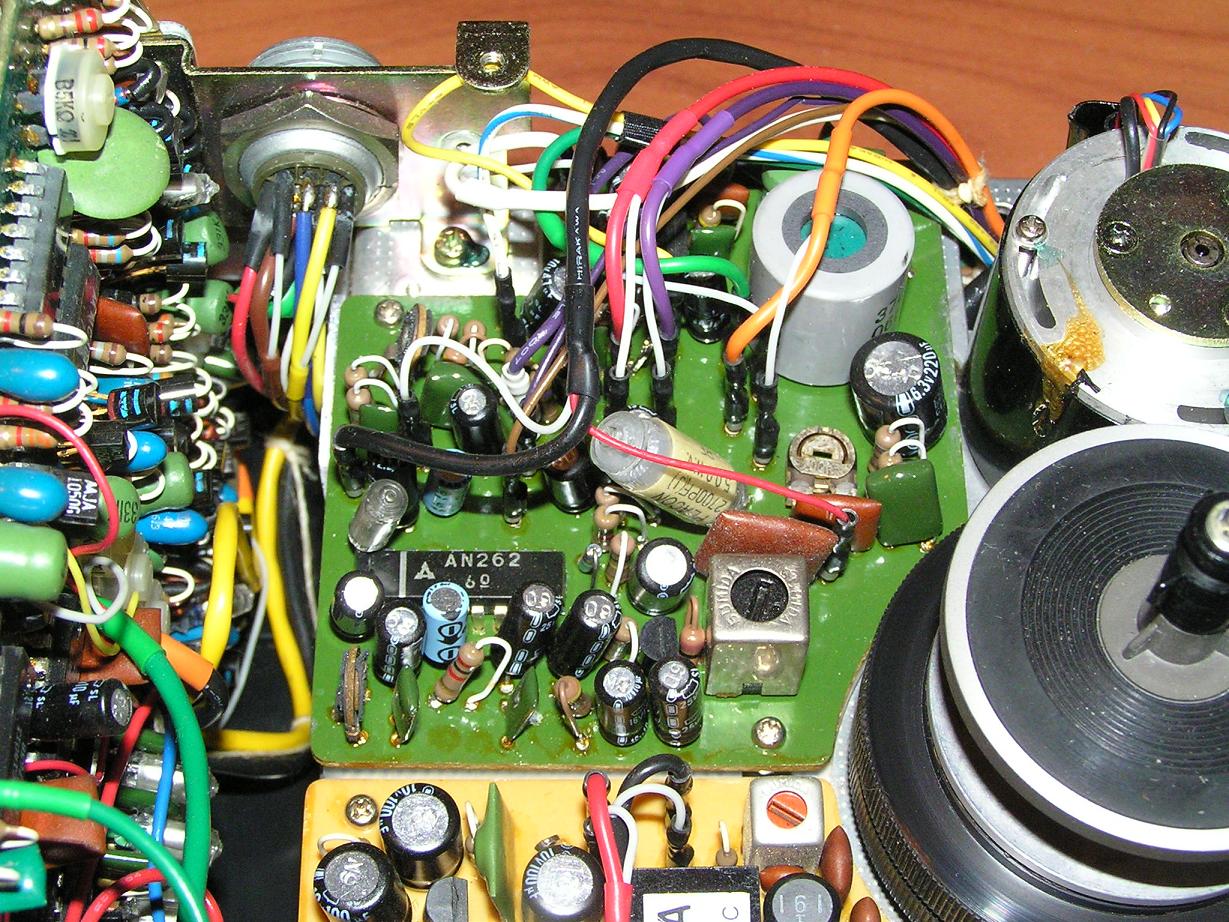

Для уменьшения размеров и веса видеокамеры, схему обработки видеосигнала разместили в корпусе магнитофона, это две вертикальные платы вдоль заднего торца корпуса

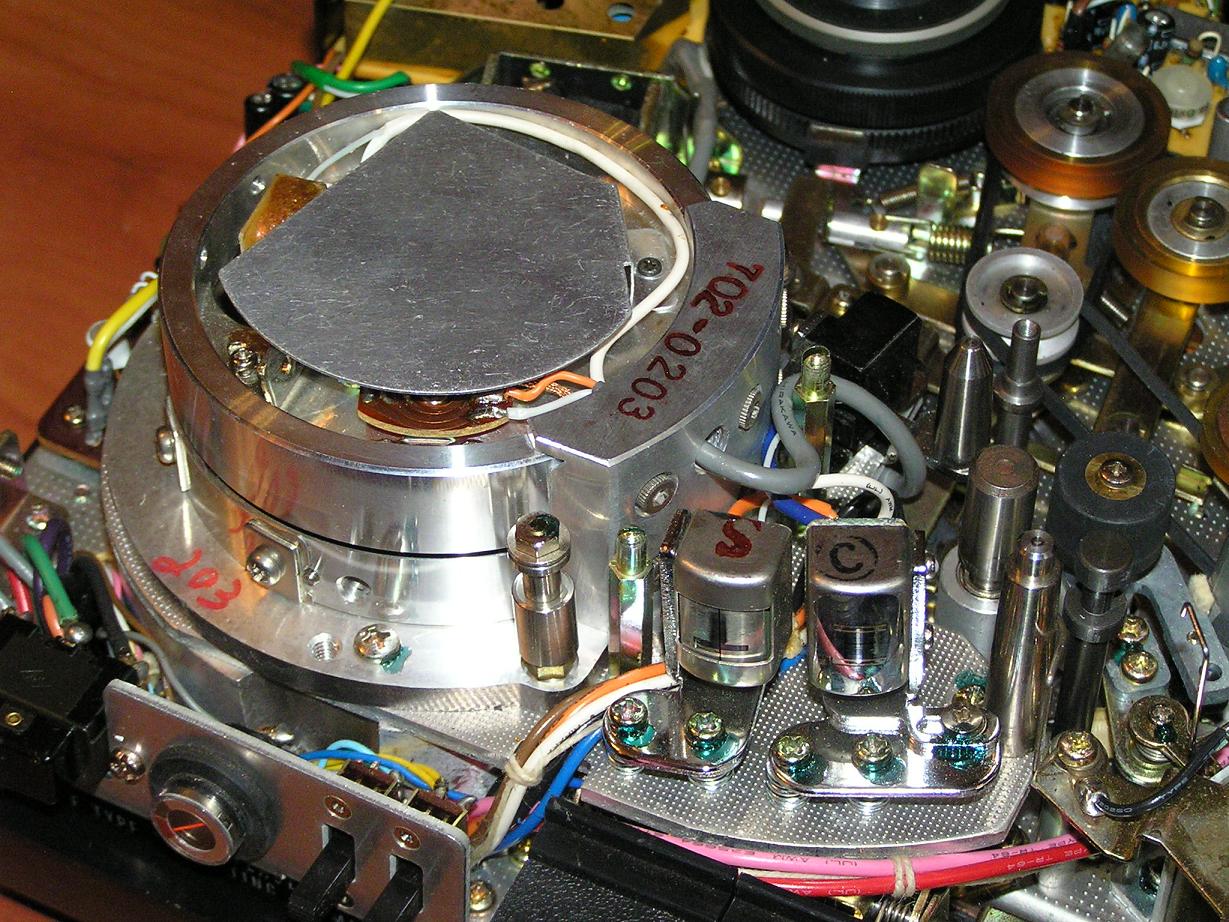

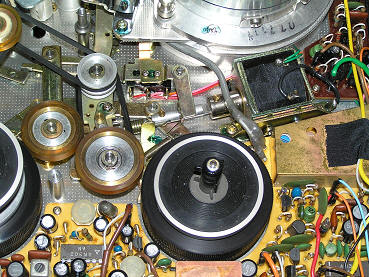

Диск с видеоголовками установлен непосредственно на валу двигателя БВГ. Двигатель ведущего вала и ЛПМ расположен рядом с приемным подкассетником



Диаметр барабана БВГ - 76 мм, высота - 26 мм, зазор для вращающихся головок - 1,4 мм



Размеры головок 12,3 х 11,8 х 2,9 мм. Вес 2,6 г. Обмотка одной из видеоголовок оказалась в обрыве. Снять головку можно не разбирая БВГ, для этого предусмотрен вырез в верхней части его корпуса. На фото ниже головка снята и препарирована.

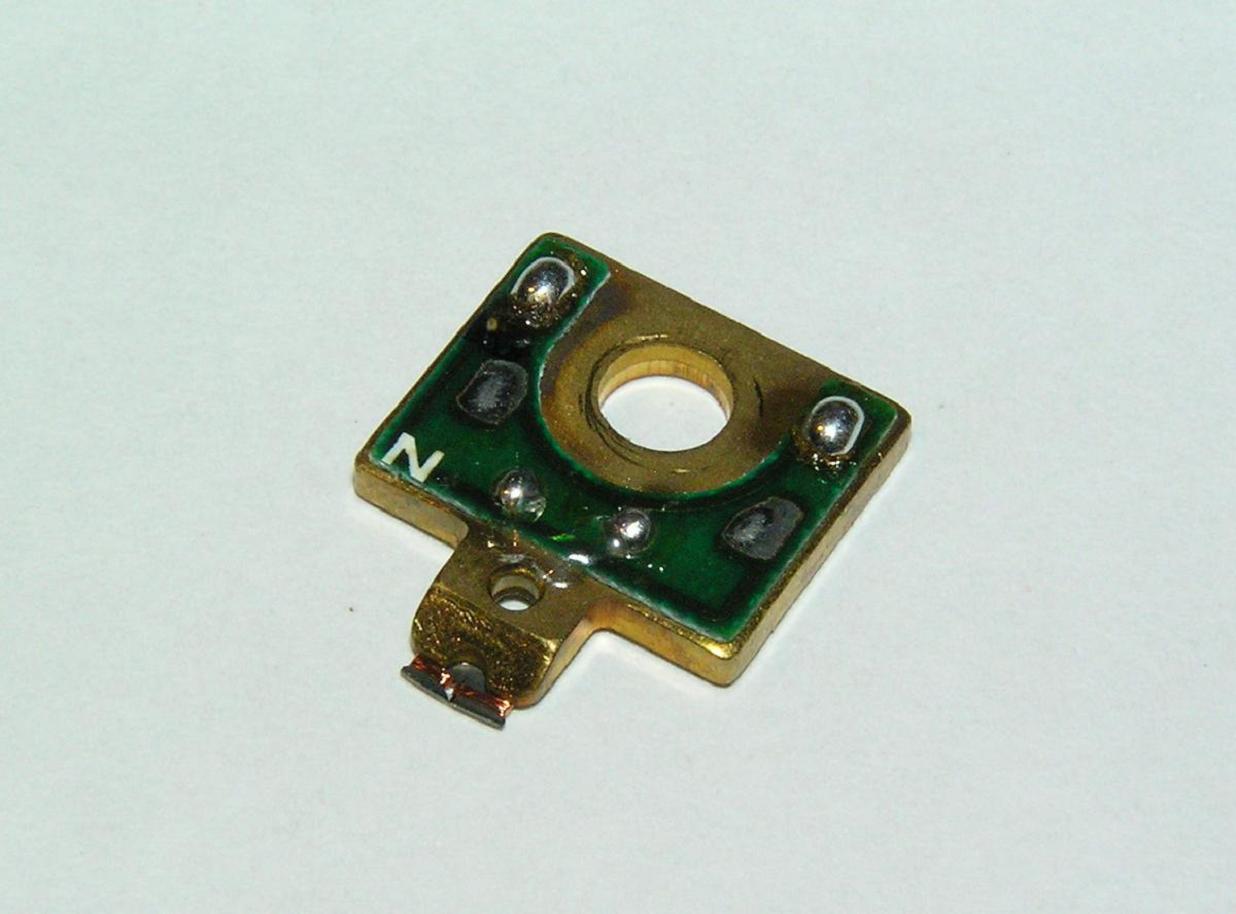

     За неимением оригинальных, я поставил на БВГ головки от VHS магнитофона. Для этого пришлось их немного доработать, а именно переставить текстолитовые контактные платы на другую сторону головки, и сделать пропил для совпадения крепления. Работа эта очень тонкая, требует большой осторожности.  Самое сложное, аккуратно отрезать провода обмоток, вытащить их через отверстие на другую сторону, зачистить, и снова припаять к контактной плате. На фото ниже показаны этапы доработки. Кроме того, при установке на БВГ под головки пришлось подложить шайбы толщиной 1,5 мм. Добавлю, что в качестве донора я купил верхнюю половинку БВГ, в которой были установлены 4 головки, две с маркировкой "P", и две с маркировкой "N". Они отличаются сопротивлением обмоток (1,3 Ом, и 1,8 Ом соответственно), и шириной феррита (у "N" шире). На практике оказалось, что головки с маркировкой "P" подошли идеально, а "N" работали хуже.



На фото ниже новая головка установлена на БВГ



Юстировку головок я делал с помощью миниатюрной видеокамеры. Такой точности достаточно для нормального воспроизведения записей, сделанных на этом магнитофоне. На фото ниже кадры, сделанные при юстировке головок

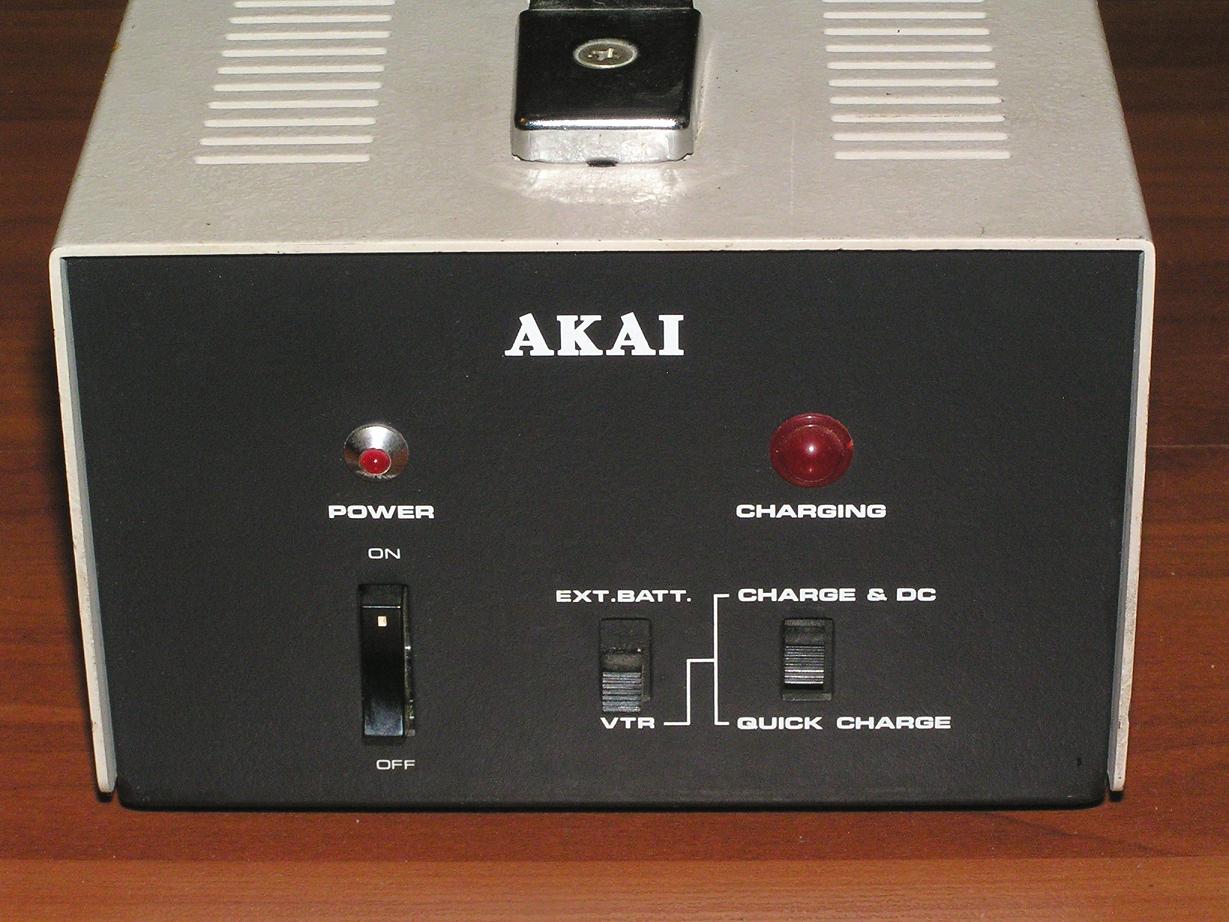

Блок питания Akai VA-150 с функцией зарядного устройства. Рассчитан на сетевое напряжение 100 - 240 v, 50/60 Hz. Выходное напряжение 12 v. Габариты - 255 х 148 х 105 мм, вес 4,76 кг.

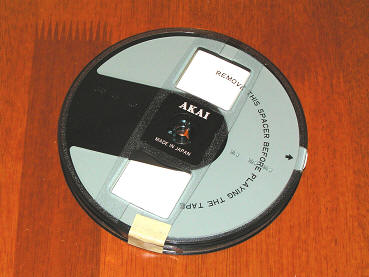

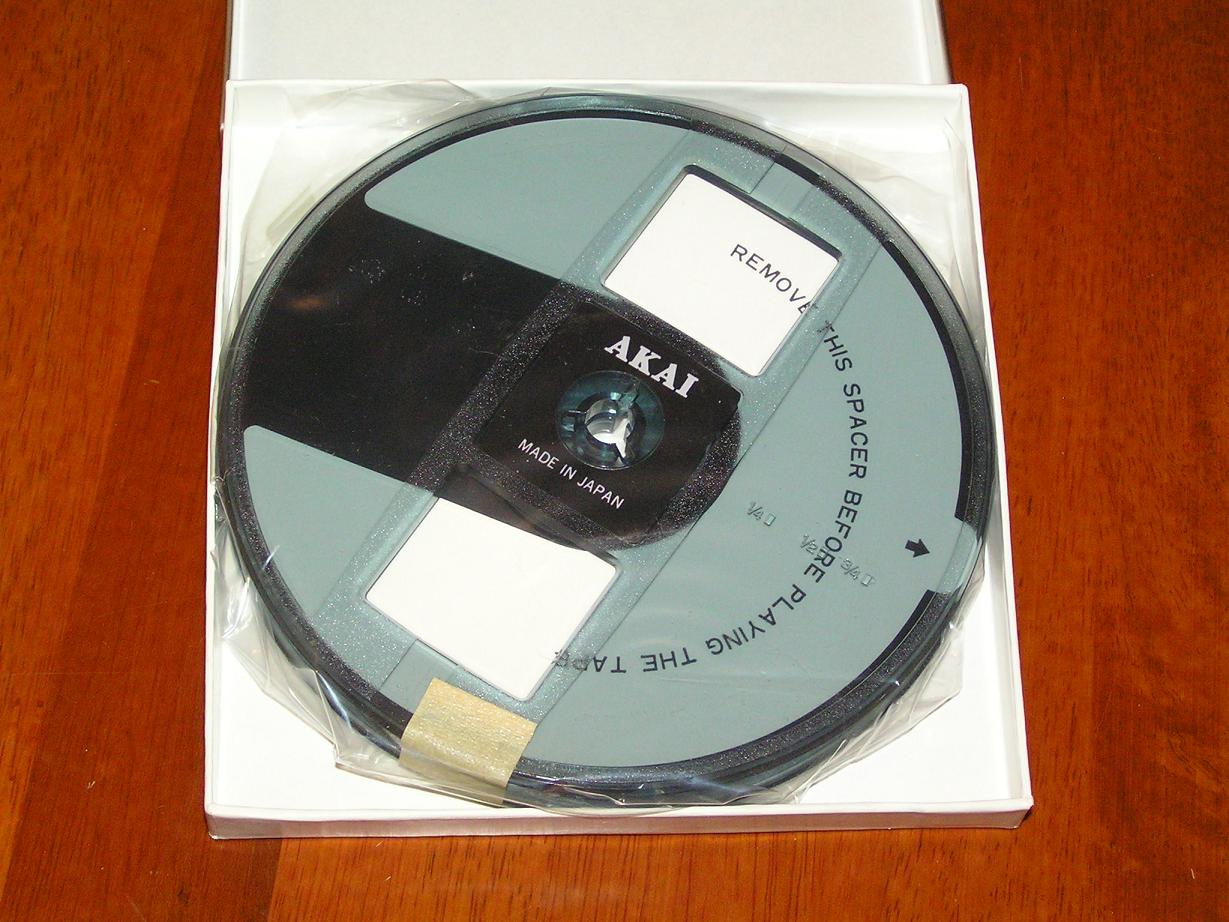

10 новых запечатанных катушек 5" с магнитной лентой VT-6H в оригинальной коробке



Устройство Akai AS-3 для склеивания магнитной ленты

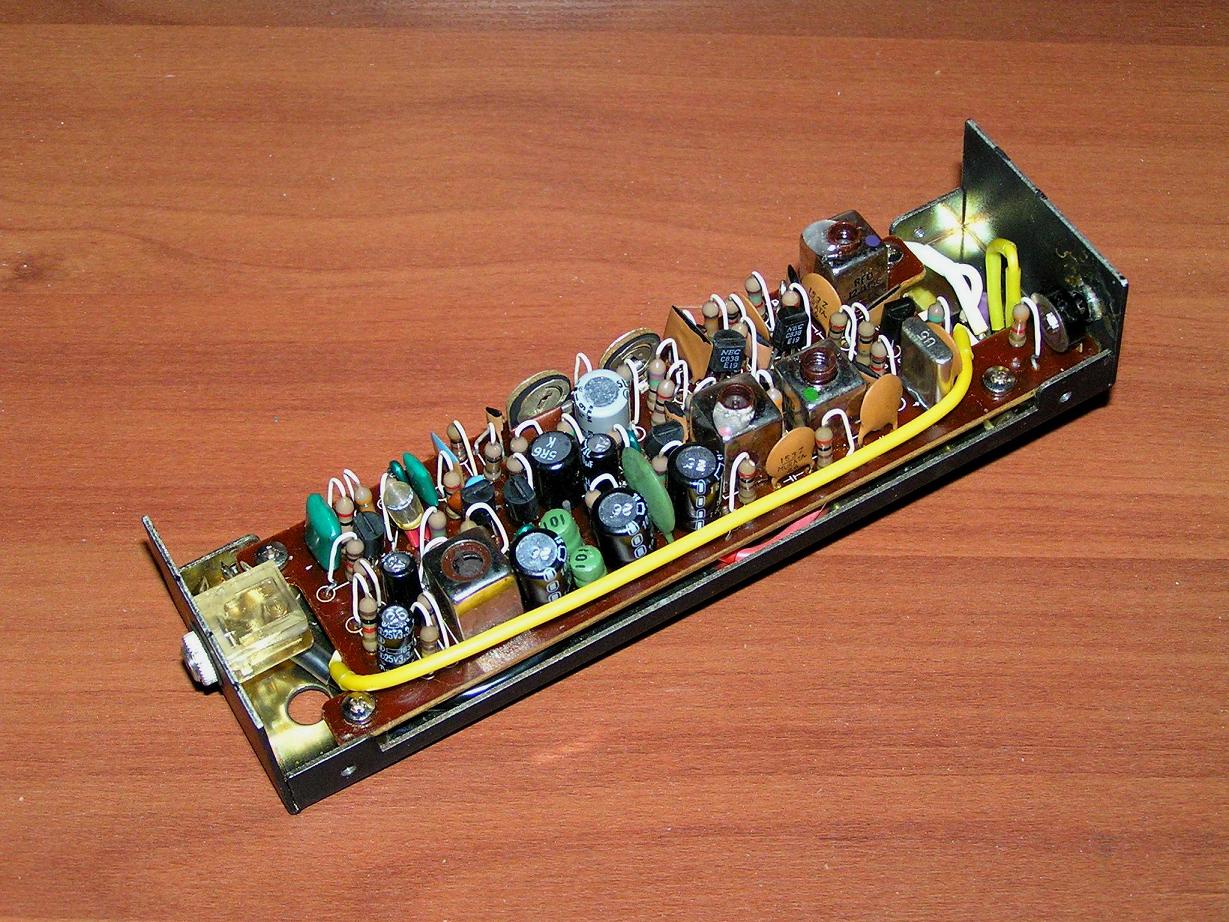

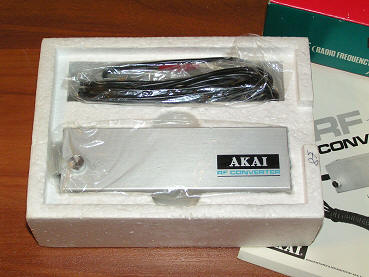

RF конвертер VRF-C3 для подключения к антенному входу телевизора по ВЧ. Конвертер подключается к разъему "Monitor" магнитофона, и закрепляется винтом

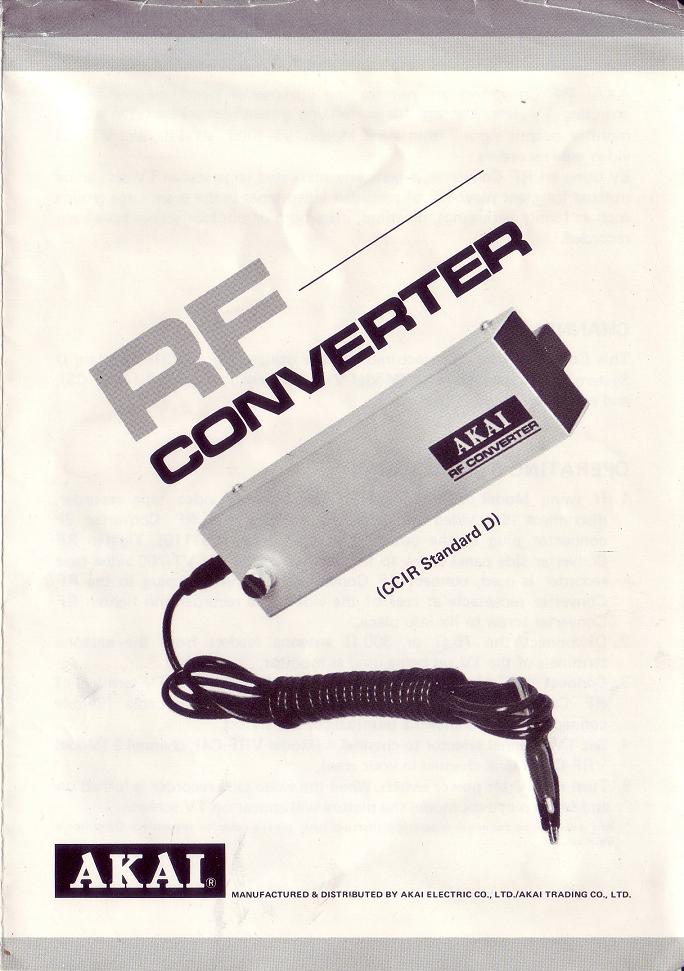

Инструкция по эксплуатации "RF Konverter VRF-C3"

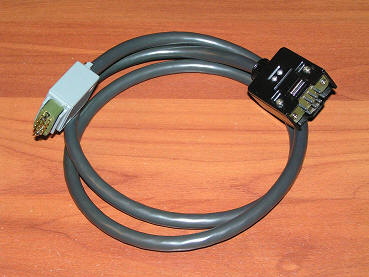

Кабель VCV-2 для подключения к телевизору по НЧ, и наплечные ремни для видеомагнитофона и камеры

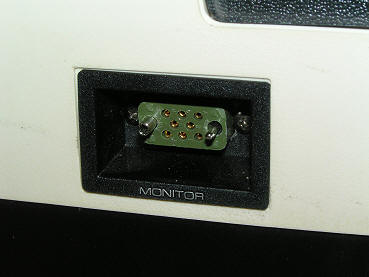

Схема кабеля и назначение контактов разъема "Monitor" (информация с сайта labguysworld.com)



B - Audio IN
D - Video GND
E - Video IN
F - Video OUT
H - Audio GND
J - Audio OUT



Инструкция по использованию кабеля VCV-2
