Fanon-Masco FTR-2

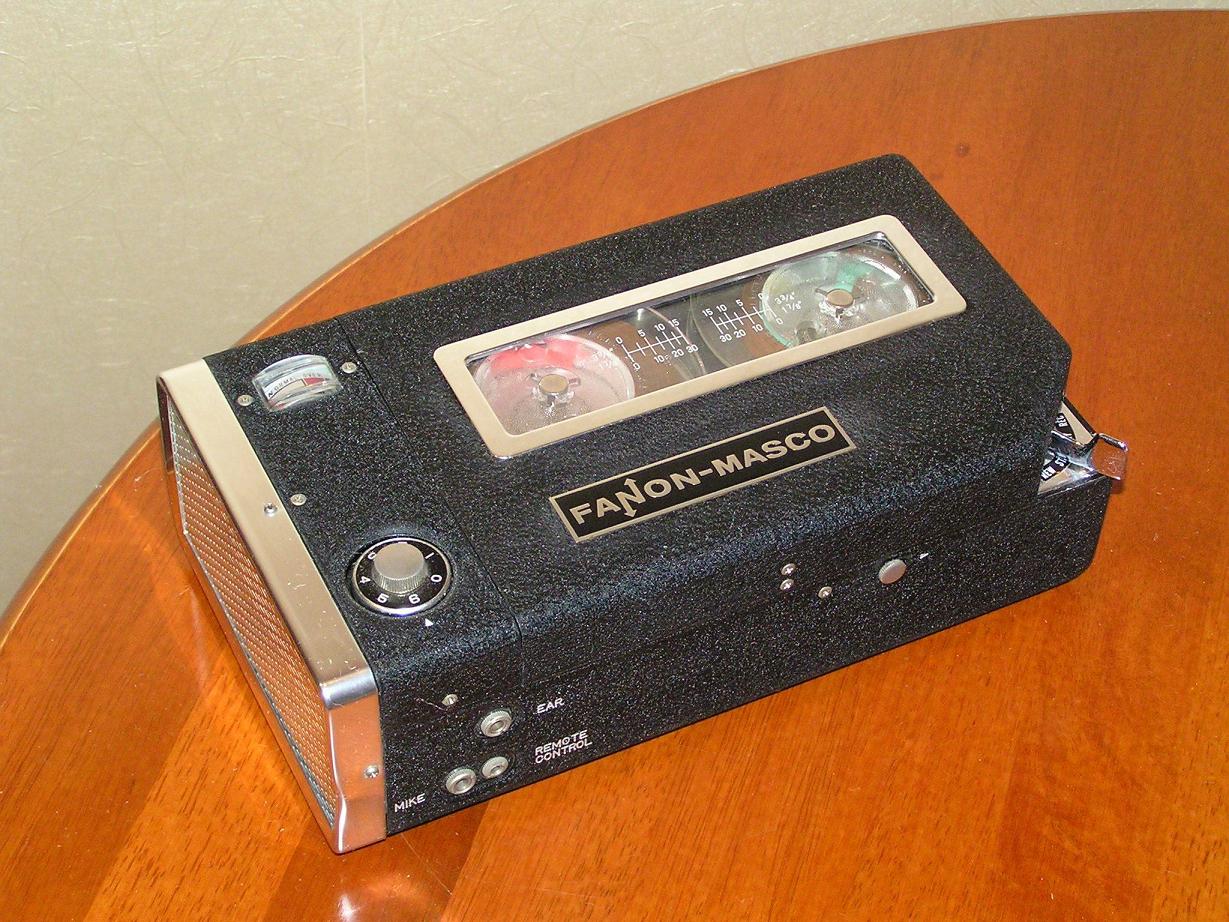

       Fanon-Masco FTR-2.     Переносной катушечный магнитофон. Изготовлен в Японии вероятно в 1968 году. Габариты 235 х 127 х 70 мм. Вес без батареек 1,9 кг. С магнитофоном можно использовать катушки диаметром до 3, 1/3 дюйма. Скорость движения ленты стабилизирована. Переключение скоростей, 3, 3/4 - 1, 7/8 дюйма в секунду, производится с помощью насадки, надевающейся на тонвал, и увеличивающей его диаметр. Имеется перемотка назад. Как и в большинстве переносных магнитофонов 60-х годов, вращение на обрезиненный маховик передается непосредственно от прижатого к его краю вала двигателя. Пассиков в конструкции нет. Электросхема собрана на пяти транзисторах типа 2SB75 (3 шт.), 2SB77 (2 шт.). Питание 9 v осуществляется от шести батареек типа АА, которые вставляются в металлический контейнер с разъемом. Также предусмотрено питание от сетевого, или автомобильного адаптера. Имеется стрелочный индикатор напряжения питания и уровня записи. Почти все детали магнитофона, включая корпус, изготовлены из металла, пластмассы практически нет.

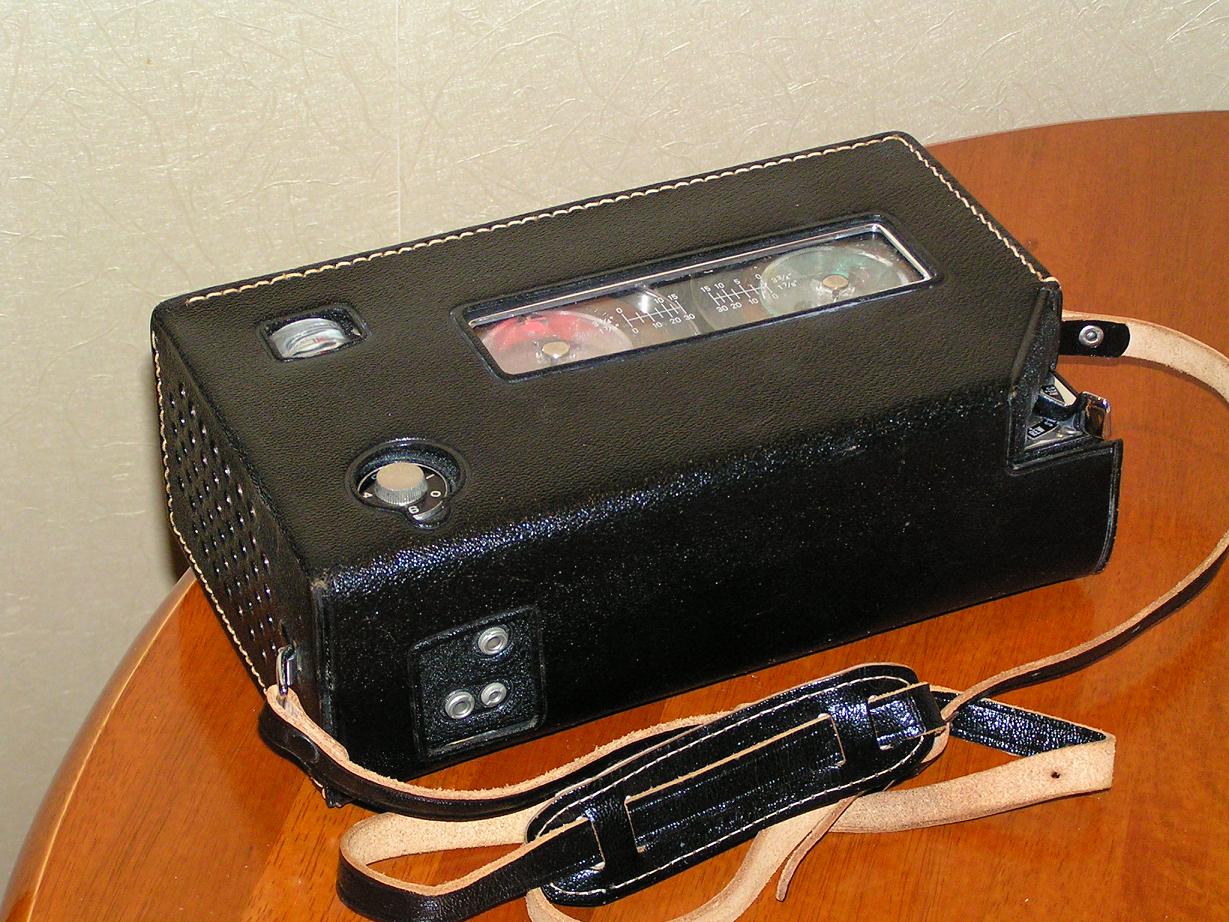

     Дизайн аппарата производит хорошее впечатление, и сохранился он также довольно хорошо. Следов ремонта внутри я не обнаружил. В комплекте с магнитофоном я получил оригинальную упаковочную коробку, Кожаный чехол, катушки с магнитной лентой, оригинальный микрофон в кожаном чехле, красивый оригинальный наушник, приспособление для записи телефонных разговоров, и инструкцию по эксплуатации.
     В настоящее время аппарат находится в рабочем состоянии.

Фотографии можно увеличивать

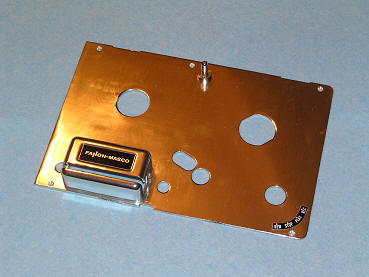

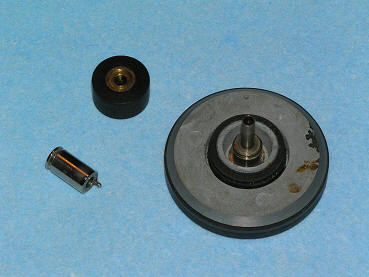

Фотографии сделанные во время ремонта

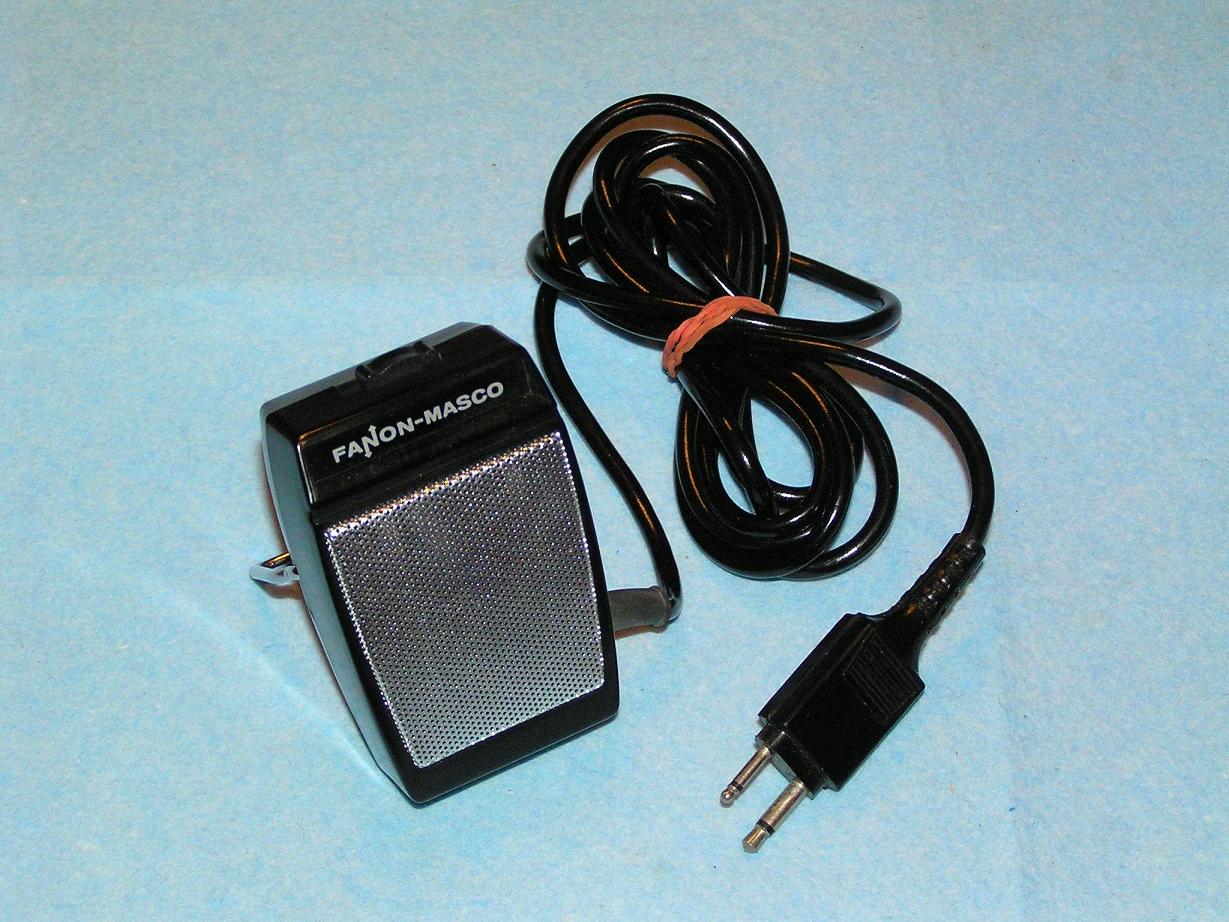

Оригинальный динамический микрофон (575 Ом) с переключателем дистанционного управления, и кожаный чехол

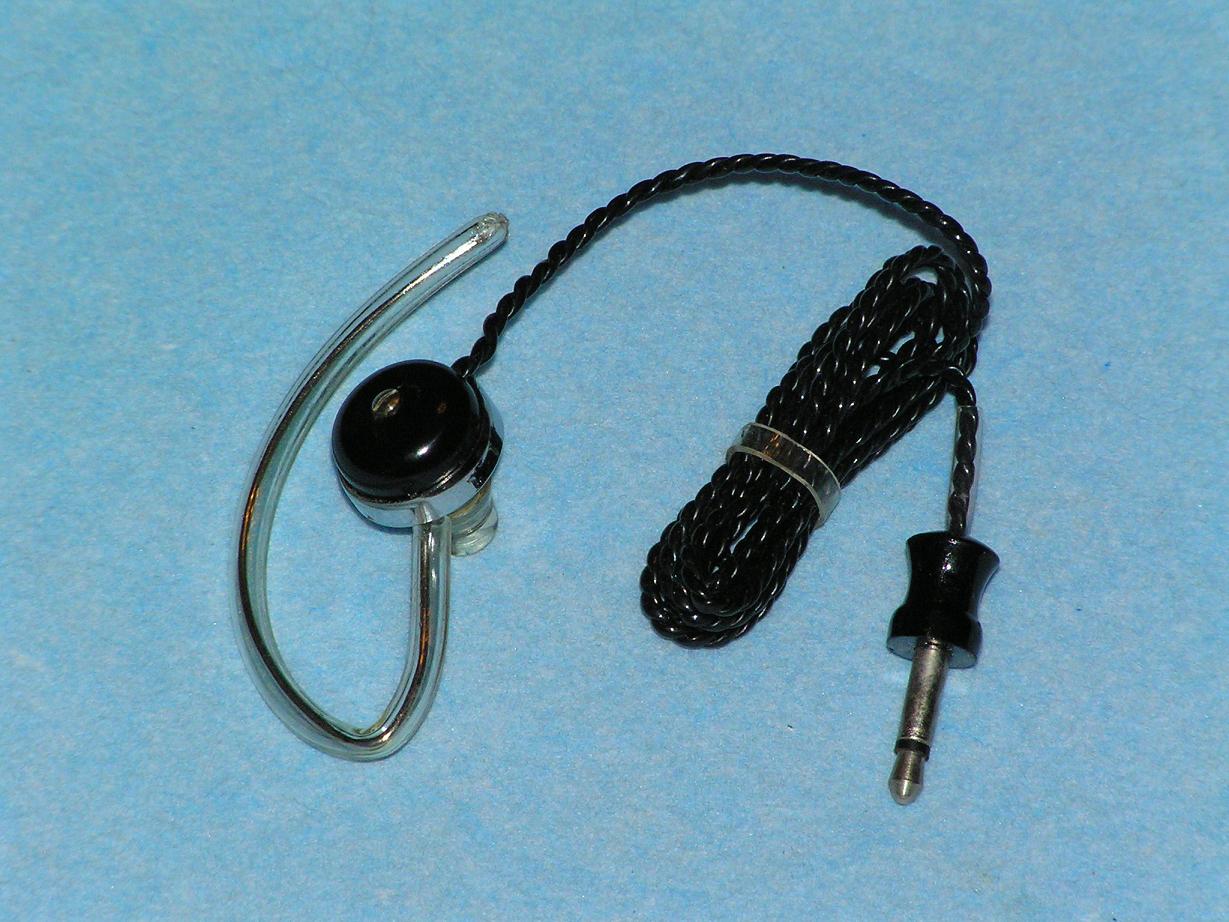

Оригинальный красивый динамический наушник (7 Ом). Вещь стильная даже по современным меркам, но по фотографиям оценить его полностью нельзя, надо подержать в руках

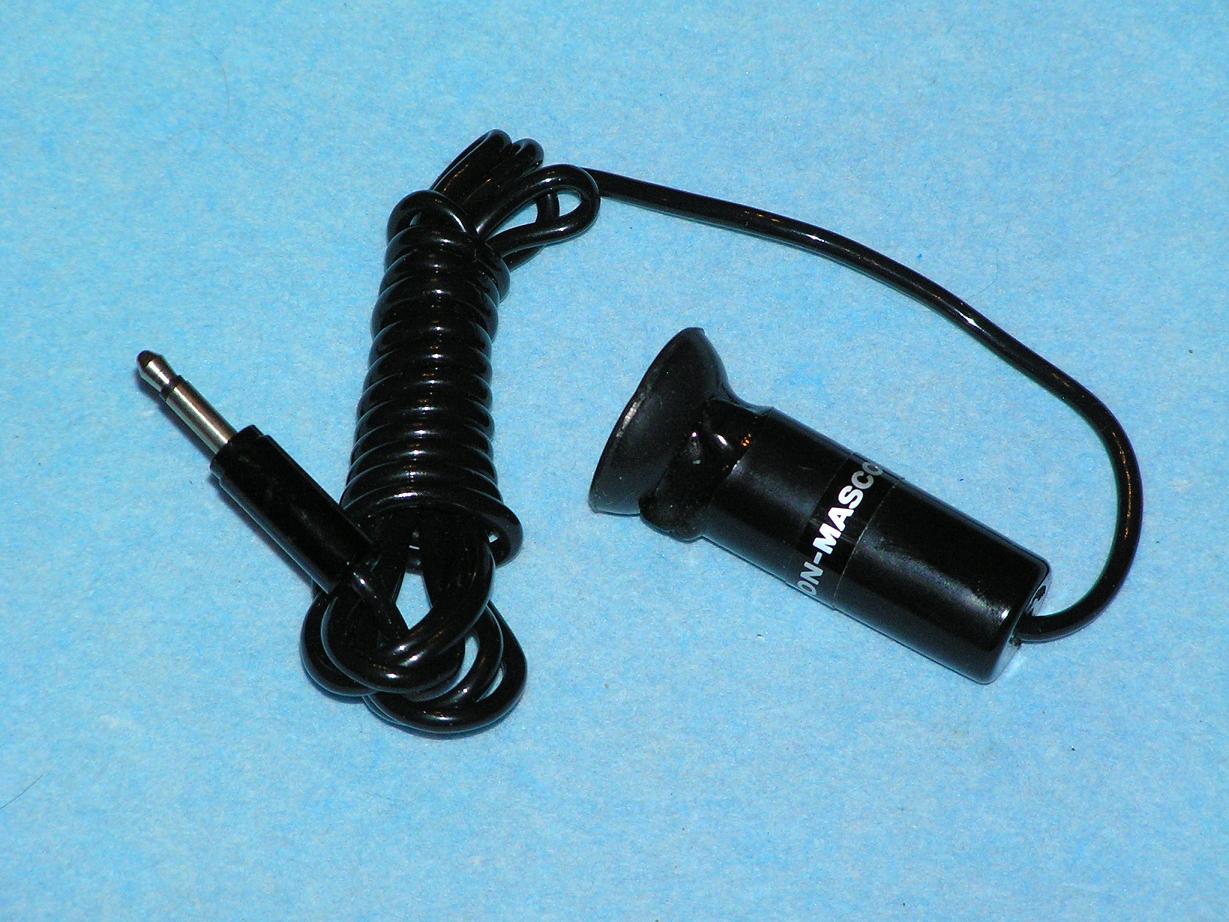

Коробки с магнитной лентой и устройство для записи телефонных разговоров с присоской (870 Ом). Для того чтобы записать разговор надо было присоединить устройство с помощью присоски к телефонной трубке



Контейнер под 6 батареек типа АА и старые батарейки с которыми я получил магнитофон. Батарейки алкалиновые, изготовлены в США. Судя по некоторым конструктивным особенностям, изготовлены они были в 70-х годах

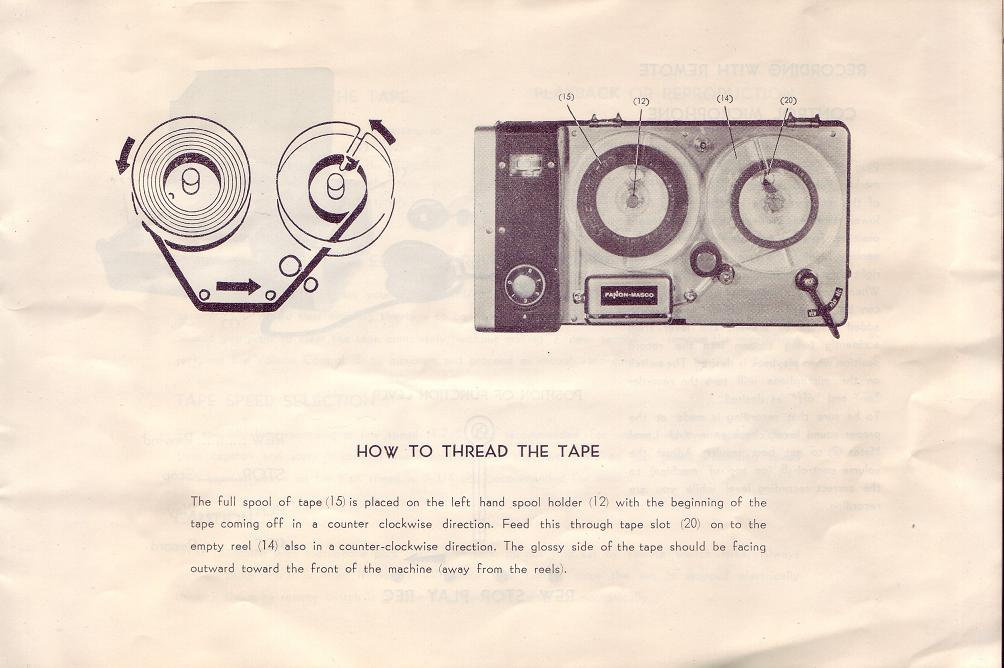

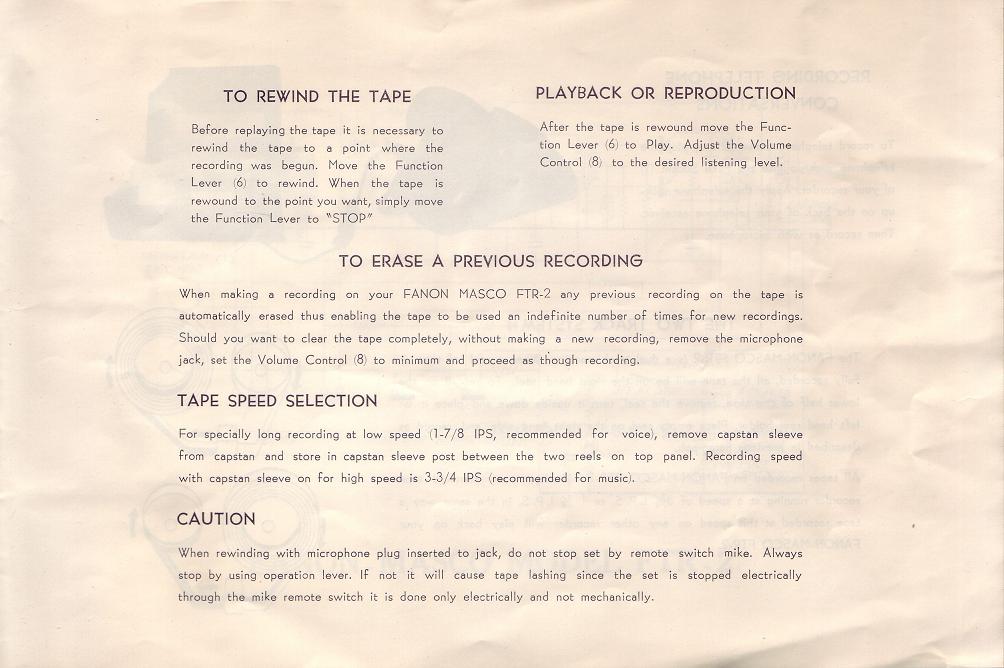

Инструкция по эксплуатации и электросхема магнитофона Fanon-Masco FTR-2
