Fi-Cord 1A





     Fi-Cord 1A.     Портативный катушечный магнитофон, производства Fi-Cord LTD, England. Это модель 1958 года (см. фото внизу страницы), использовался как репортерский магнитофон, в том числе компанией BBC. В 1960 году в США он продавался по цене 330 $. Габариты магнитофона 230 х 120 х 65 мм без выступающих деталей. Вес 1,7 кг. Питание 8 v, четыре свинцовых аккумулятора по 2 v. Корпус магнитофона деревянный, а в него вставлена железная дека, на которой смонтирована вся механика и электроника. Дека крепится к корпусу тремя винтами. Конструктивно это аналог швейцарского магнитофона Stellavox SM4.

В подписи к фотографии говорится, что британский "Fi-Cord" имеет более дорогого швейцарского близнеца "Stellavox". Имеется в виду именно Stellavox Sm4
Фото из журнала
"Electronics Illustrated" №2 за 1960 год.


     Кинематика магнитофона довольно простая, но обеспечивает стабилизированную скорость движения магнитной ленты на двух скоростях, 7, 1/2 и 1, 7/8 дюйма в секунду. Перемотать ленту вперед можно пустив ее напрямую, минуя ролики, как показано стрелками на деке магнитофона. Перемотка назад отсутствует. Прижим тонролика к тонвалу осуществляется с помощью ролика - эксцентрика, расположенного рядом с головками. Кроме переключателя скорости на деке находятся, разъем для подключения наушника, пружинящий рычаг счетчика расхода ленты, и кнопка выключения динамика. Она нажата, когда закрыта крышка магнитофона. Также рядом с кнопкой имеется двигающаяся скобка, позволяющая удерживать кнопку нажатой при открытой крышке. Рычаг счетчика ленты прижимается к внешней стороны подающей катушки, и перемещается к ее центру пропорционально расходу ленты. При этом стрелка счетчика ленты, жестко связанная с рычагом, перемещается внутри окошка, расположенного на правой торцевой стороне корпуса. Этот рычаг также создает необходимое натяжение магнитной ленты.
     Аккумуляторы вставляются сверху вниз в отсек, расположенный вдоль задней панели корпуса. По бокам корпуса расположены четыре фиксатора ремня для ношения. На правой торцевой панели корпуса расположены основные органы управления и индикации. Слева на ней находится переключатель режимов работы. Правее находится разъем для подключения микрофона, над ним люминесцентный индикатор уровня записи, далее индикаторная лампочка питания, разъем для подключения внешнего динамика, окошко счетчика расхода ленты, и регулятор громкости - уровня записи.
     Электросхема магнитофона довольно сложная, собрана на 8 транзисторах типа GET3, и обеспечивает полосу пропускания частот усилителя, 50 - 12 000 Гц. Шесть транзисторов используется в усилителе, и два в генераторе стирания. Генератор стирания также создает напряжение, необходимое для работы люминесцентного индикатора уровня записи. Внутри магнитофона всё смотрится довольно прилично. Плата электроники  собрана аккуратно, а механические детали изготовлены качественно, как и во всех других моделях Fi-Cord.
     В кинематике используется четыре пассика. Два из них очень короткие используются в редукторе, совмещенном с переключателем скорости движения ленты. Два длинных передают движение от двигателя на маховик, и на узел подмотки. Маховик очень массивный, изготовлен из латуни. Двигатель, рассчитанный на напряжение 3 v, имеет центробежный регулятор скорости вращения. На двигателе имеется маркировка, сообщающая о том, что он изготовлен в Германии. Динамик закреплен на деке, в которой для него просверлено 17 отверстий.
     Магнитофон производит двоякое впечатление. С одной стороны работает он нормально, качество записи и воспроизведения хорошее. Однако вызывает смущение деревянный корпус, непривычный способ заправки ленты, движение ленты справа налево, аккумуляторы, располагающиеся на самом видном месте.
     Магнитофон попал ко мне в неисправном состоянии. Для восстановления его работоспособности потребовалась замена всех четырех пассиков, замена высохших от времени электролитических конденсаторов, и ремонт универсальной головки, обмотка которой оказалась в обрыве. Конструкция головки разборная, и мне удалось перемотать одну из обмоток, которая была в обрыве. В настоящее время аппарат находится в хорошем рабочем состоянии, однако качество оригинального микрофона оставляет желать лучшего, и хорошую запись можно сделать только с использованием неоригинального качественного микрофона.

Фотографии можно увеличивать





На фото слева переключатель скорости движения магнитной ленты. На фото справа видны головки, тонвал и тонролик. Тонролик имеет необычную конструкцию. Он выполнен в виде шкива с надетым на него резиновым кольцом.





На фото слева виден эксцентрик, с помощью которого тонролик прижимается к тонвалу. На фото справа - аккумуляторный отсек.





На фотографиях виден рычаг счетчика расхода ленты и кнопка выключения динамика. Кнопка находится на самом краю деки, и нажимается при закрывании крышки корпуса. Рядом с кнопкой находится двигающаяся скобка, позволяющая держать кнопку нажатой при открытой крышке.



Резиновые пассики от времени потеряли эластичность, и растянулись. Их пришлось заменить. На фото старые пассики.



Во время ремонта пришлось заменить все электролитические конденсаторы. Чтобы сохранить оригинальный вид платы электроники я разобрал старые конденсаторы, удалил из алюминиевых гильз внутренности, и вставил в них новые конденсаторы подходящего номинала и размера. После сборки получились конденсаторы очень похожие на оригинальные. На фото ниже виден весь процесс этой модернизации.





Редуктор, совмещенный с переключателем скорости движения магнитной ленты.

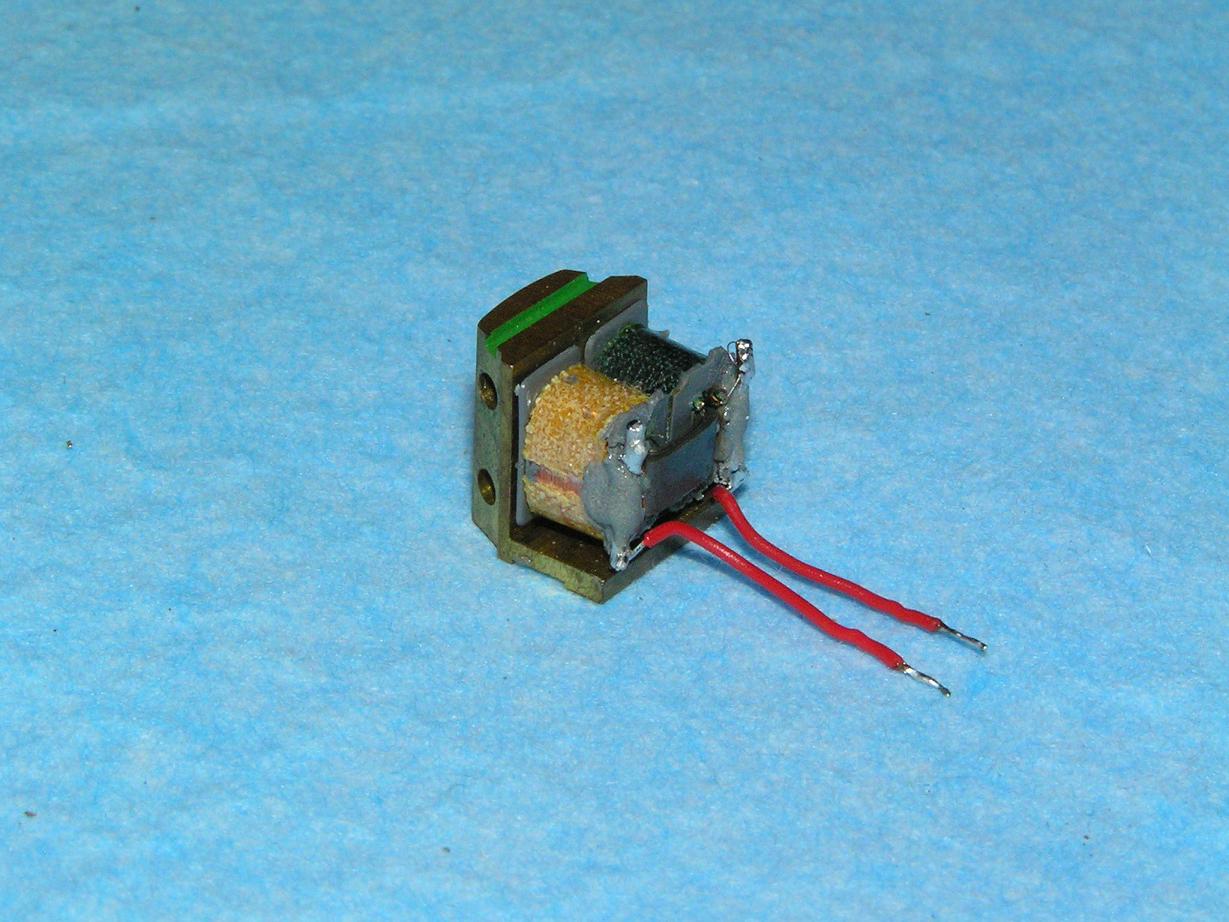

Фотографии, сделанные во время ремонта универсальной головки.



     Свинцовые аккумуляторы с напряжением 2 v. Для их зарядки производились специальные зарядные устройства. В зарядном устройстве имелось четыре индикаторных лампочки заряда, по одной на каждый аккумулятор. Когда какой-то из аккумуляторов заряжался полностью, происходило выделение газа в пространство между банкой и пластмассовым корпусом аккумулятора. Корпус раздувался, и нажимал на микропереключатель. При этом зарядка данной банки отключалась, и соответствующая лампочка гасла. Размеры аккумулятора 43 х 32 х 13 мм. Вес 40 г.

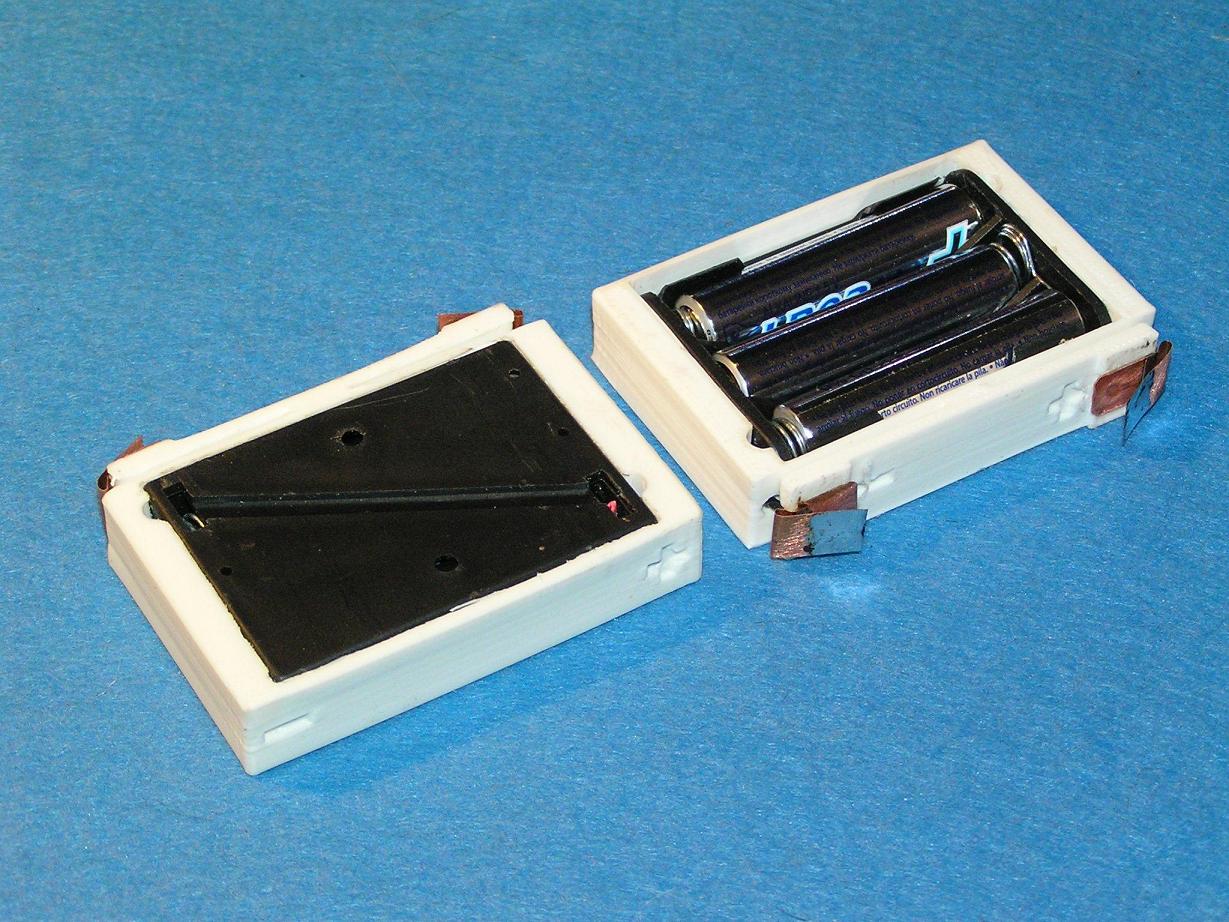

Для демонстрации магнитофона я изготовил две батарейки по 4,5 v, заменяющие 4 оригинальных аккумулятора.



Еще один вариант самодельных батареек, изготовленных на 3d принтере подарил мне коллекционер Александр Юринов



Ремень, микрофон с переключателем дистанционного включения, чехол, и наплечная кожаная сумка.



Фото из журнала "Radio-News" за ноябрь 1958 года

  Фото из журнала "Tape-Recording" за ноябрь 1958 года
