IBM 224 Dictating Unit





     IBM 224 Dictating Unit.   Портативный диктофон (машина для диктовки) компании IBM. Эта модель выпускалась с 1965 года. Габариты 154 х 119 х 46 мм. Вес 650 г. Питание 10,7 v, специальная батарейка IBM (фото внизу). Аппарат предназначался для использования в офисах, а именно, для записи голоса с последующей распечаткой текста на пишущей машинке. Одним из требований, предъявлявшихся к подобным аппаратам, являлась возможность повтора последней фразы. В данном диктофоне также имеется переключатель, позволяющий одним нажатием моментально вернуться на 6 секунд назад. Это было очень удобно для машинисток, распечатывавших наговоренные тексты. Особенностью данной конструкции является необычный тип носителя информации. Это не магнитная лента в привычном смысле, но все же лента шириной 3 дюйма, склеенная в виде петли. Петля вращается циклично с постоянной скоростью, а головка перемещается от одного ее края к другому при помощи червячного механизма, и записывает на ней спиральную дорожку. Таким образом, на такую петлю можно сделать 10 минут записи, 100 проходов головки, по 6 секунд на проход. Теперь понятно, как легко здесь реализован моментальный возврат на 6 секунд назад. При каждом нажатии на соответствующую клавишу головка просто сдвигается на один проход. Конструкция аппарата очень технологичная. Двигатель с редуктором расположены внутри барабана вращающего петлю. Червячный механизм перемещения головки соединен с двигателем при помощи резинового ремня надетого на шестерни вала двигателя и червячного винта. Кнопка, соединенная с указателем, позволяет передвигать головку вручную в нужное место. Указатель перемещается внутри продолговатого окошка вдоль сменной бумажной линейки - карточки с разметкой, на которой можно делать пометки с помощью регулятора, расположенного справа от окошка. Предусмотрена механическая подстройка головки по качеству звука, то что сейчас мы называет трекингом. На лицевой панели, в голубом квадратном окошке расположены, регулятор громкости, стрелочный индикатор заряда батареи, кнопка записи (посредине), и переключатель режимов, стоп – воспроизведение – возврат на 6 секунд назад. Также на лицевой панели находится динамик. На одной боковой панели находится микрофон и разъемы для подключения внешнего микрофона, зарядного устройства, и внешнего питания. На другой боковой панели находится заглушка батарейного отсека, и кнопка открытия каретки головки. Для того, чтобы заменить магнитную петлю, надо нажать фиксатор, расположенный на нижней панели, и выдвинуть всю конструкцию из корпуса до упора. Нажатие на кнопку сбоку каретки освобождает ее фиксатор, и она откидывается вверх под действием пружины. В таком положении можно заменить магнитную петлю и почистить головку. Когда конструкция выдвинута, также открывается доступ к регулировке уровня записи (record level guide). Качество записи голоса вполне приличное.
     У меня имеется два таких диктофона в рабочем состоянии. На деталях одного из них стоит дата 68 год, на деталях второго - 65 год. Конструкции их имеют незначительные отличия, а электросхемы совсем разные. Электросхема аппарата 68 года собрана на 7 транзисторах, имеющих маркировки 639 (2 шт.), 593, 638, 640, 655, а транзистор с радиатором маркировки не имеет (кроме надписи Tjapan 5). Электросхема аппарата 65 года собрана на 9 транзисторах. Три из них имеют маркировки 1134 646 VF02746D, 099, 125, на остальных маркировок нет. Плата аппарата 68 года с двухсторонней печатью, плата 65 года с односторонней.

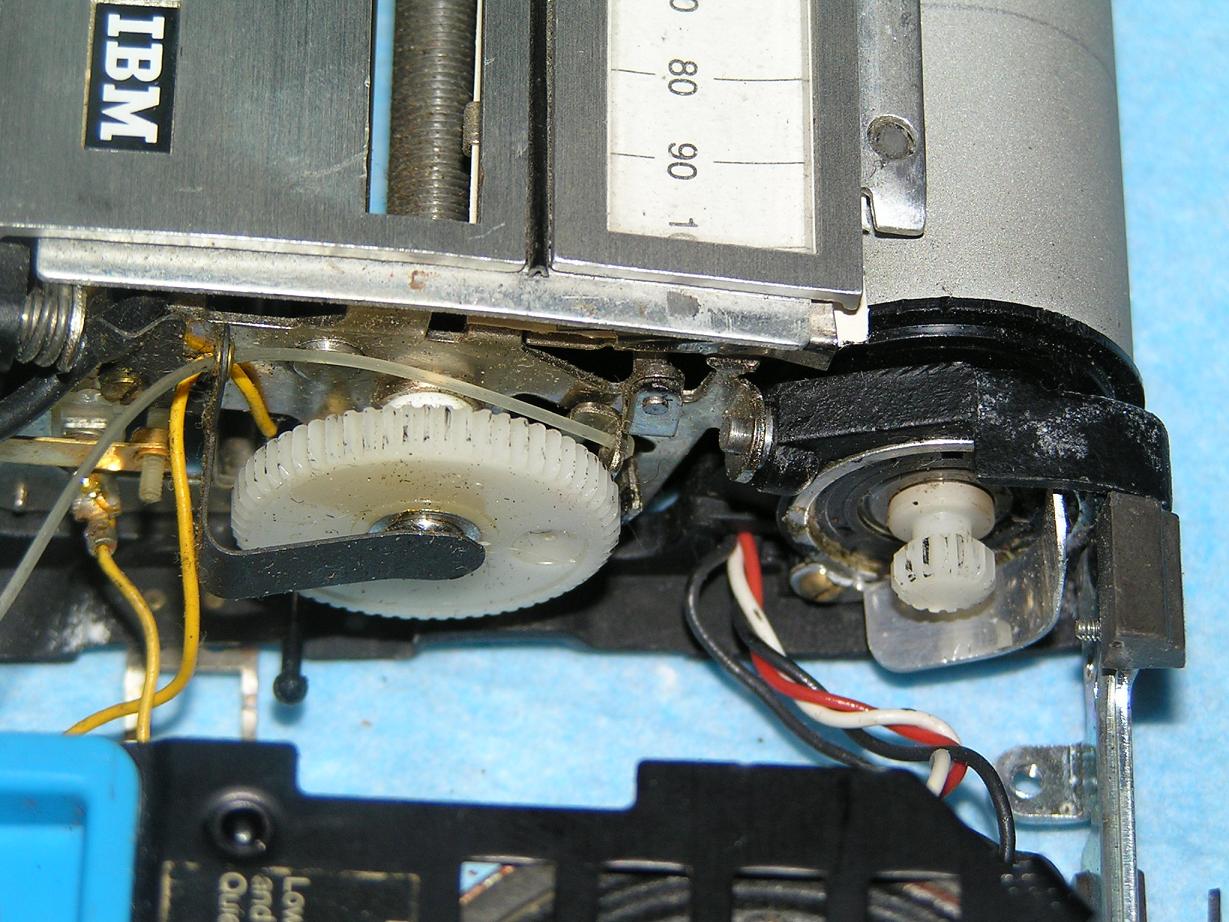

     Аппараты были куплены в комплекте с качественными кожаными чехлами. Ремонт свелся к профилактике механики и замене приводного ремня, который безвозвратно разрушился от времени. К сожалению, он у меня только один на два исправных диктофона.

Демонстрационный ролик

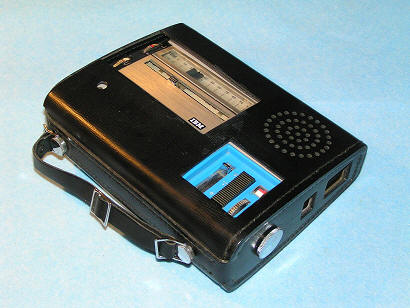

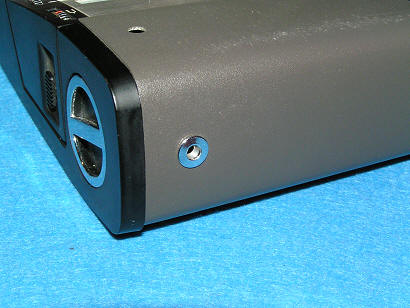

Ремешок с кожаного кофра можно снять, и прикрутить непосредственно к корпусу диктофона. Фотографии можно увеличивать

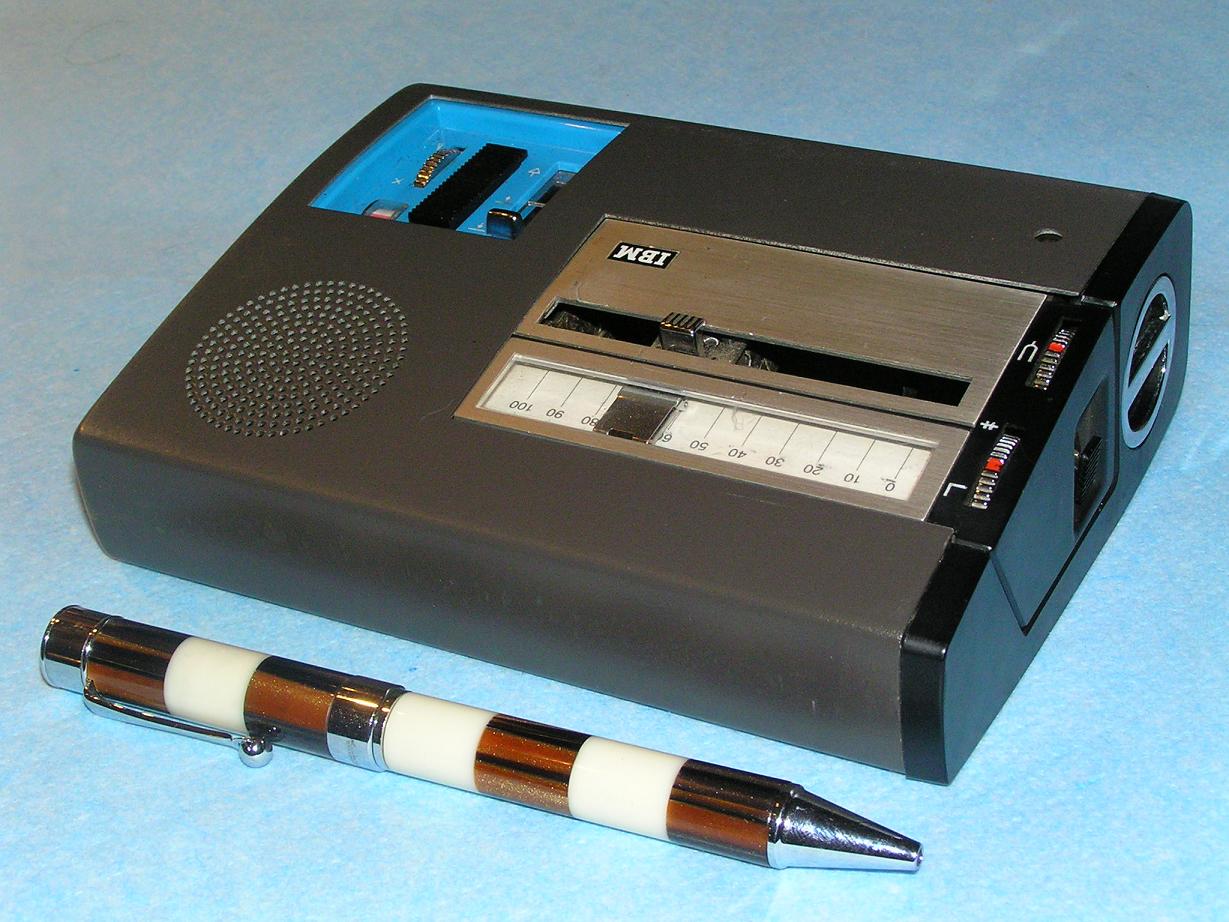

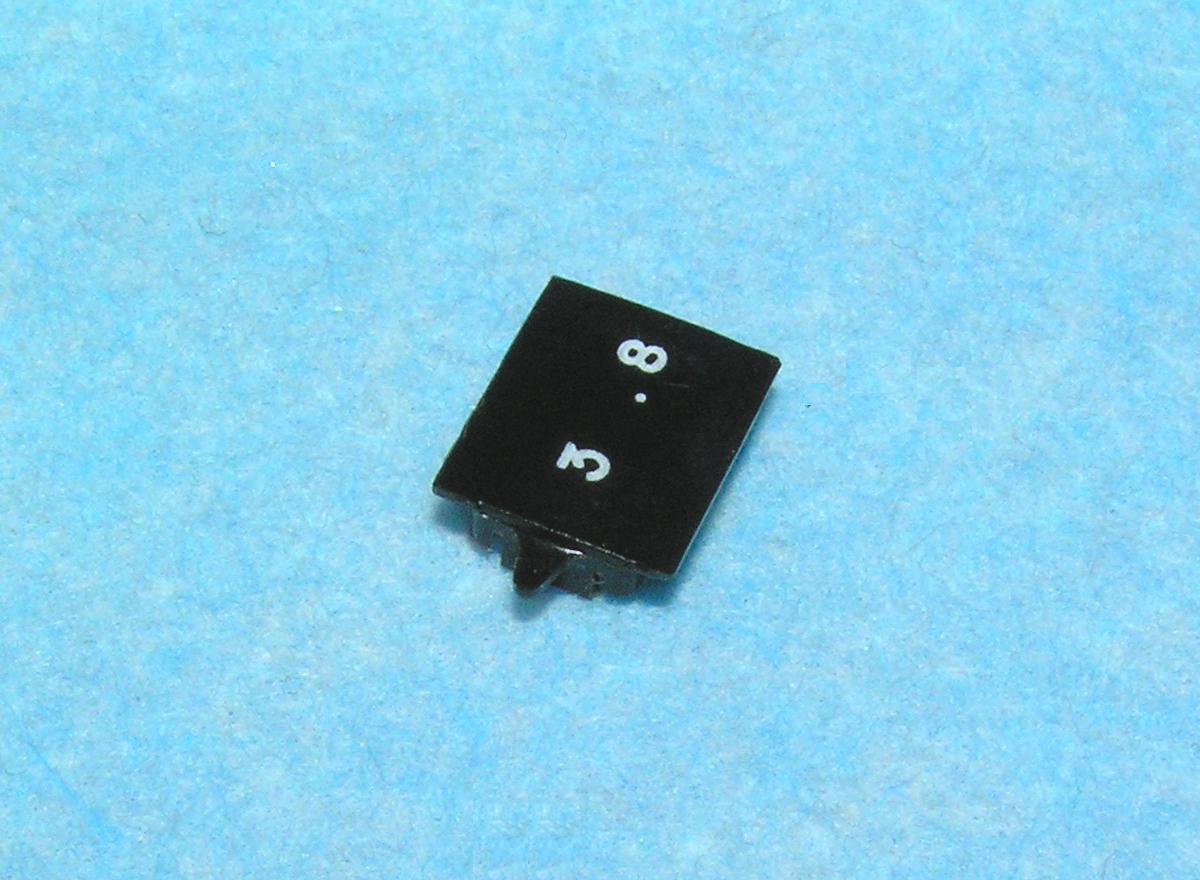

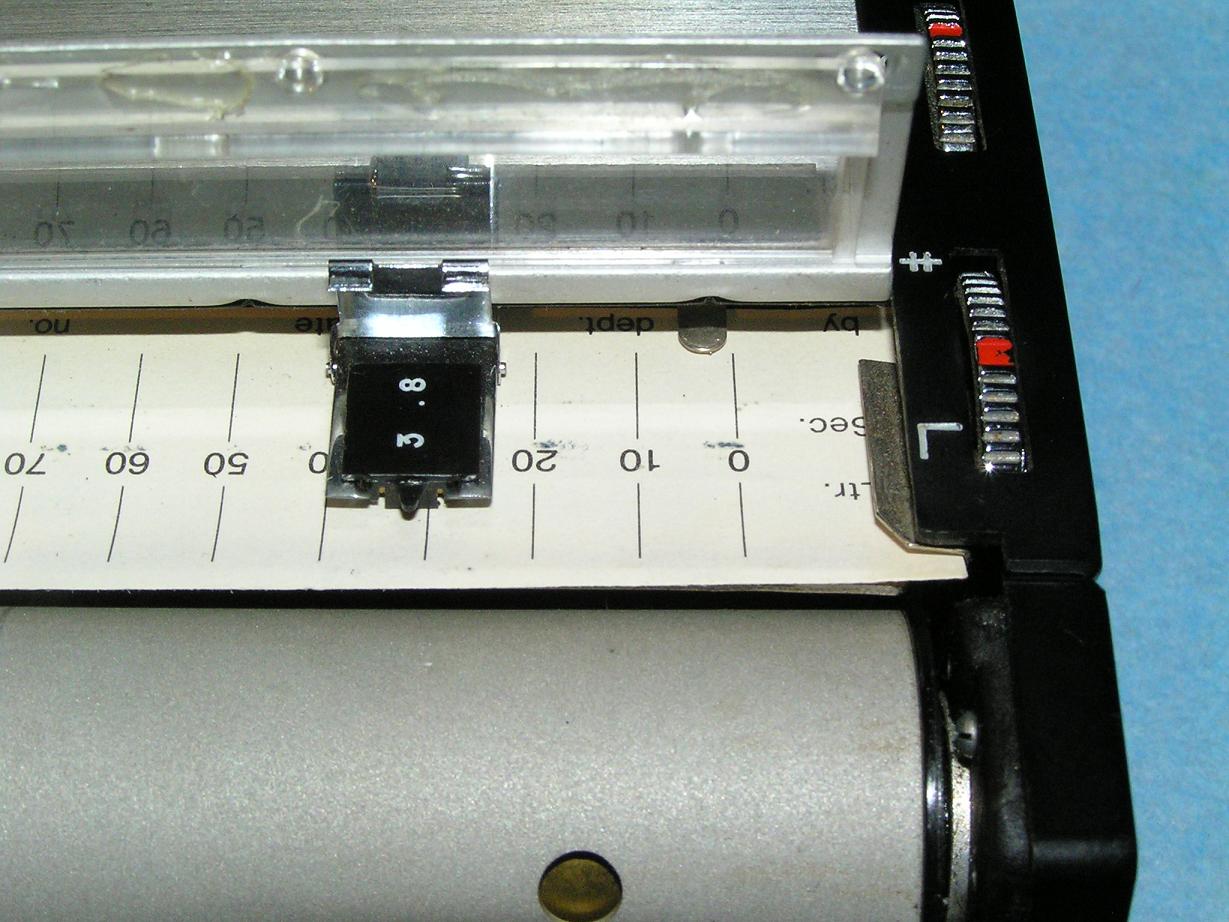

Если открыть продолговатое окошко, открывается доступ к сменной бумажной линейке и указателю. В указателе находится миниатюрный картридж с двумя маркерами. Если поворачивать регулятор, расположенный справа от окошка, вперед или назад, бумажная линейка прижимается к одному из маркеров, и на ней остается отметка.

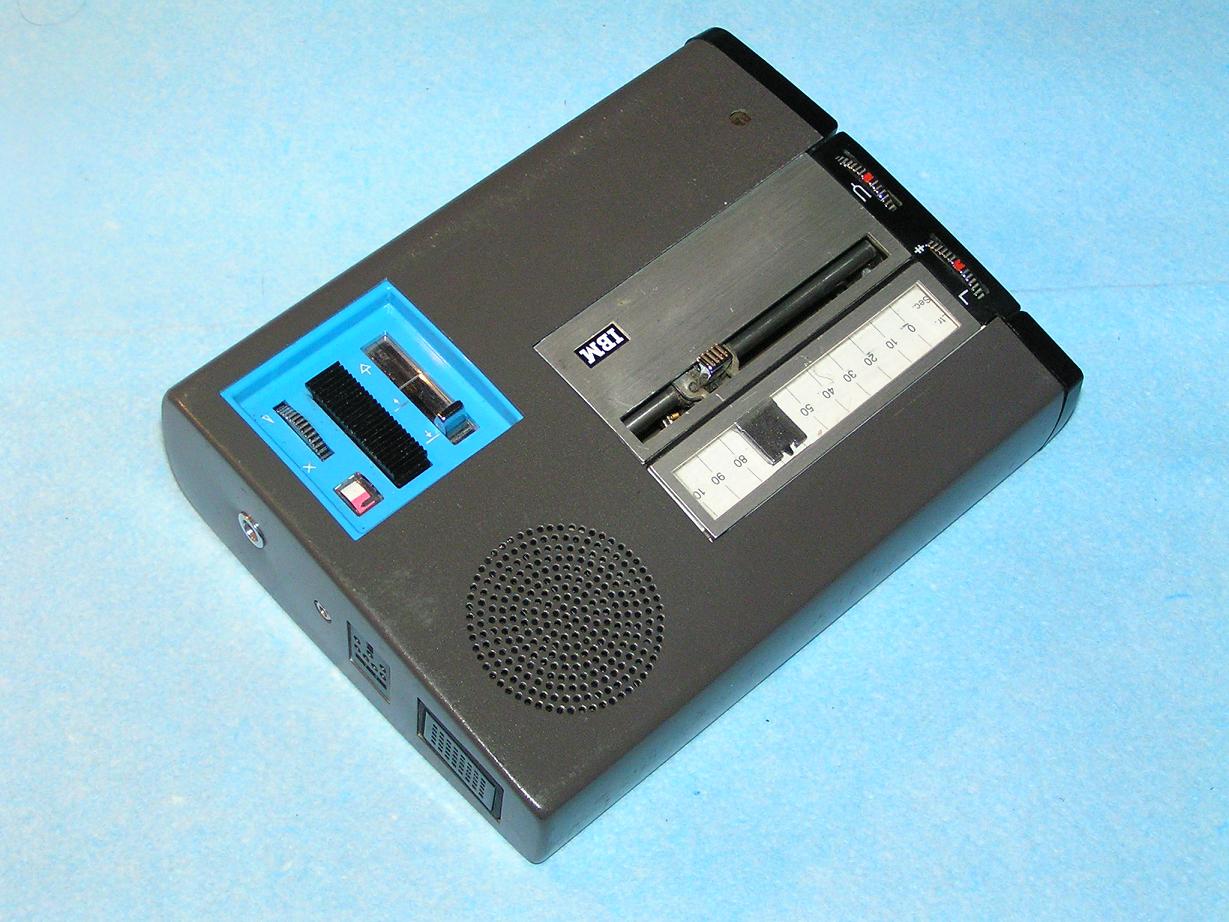

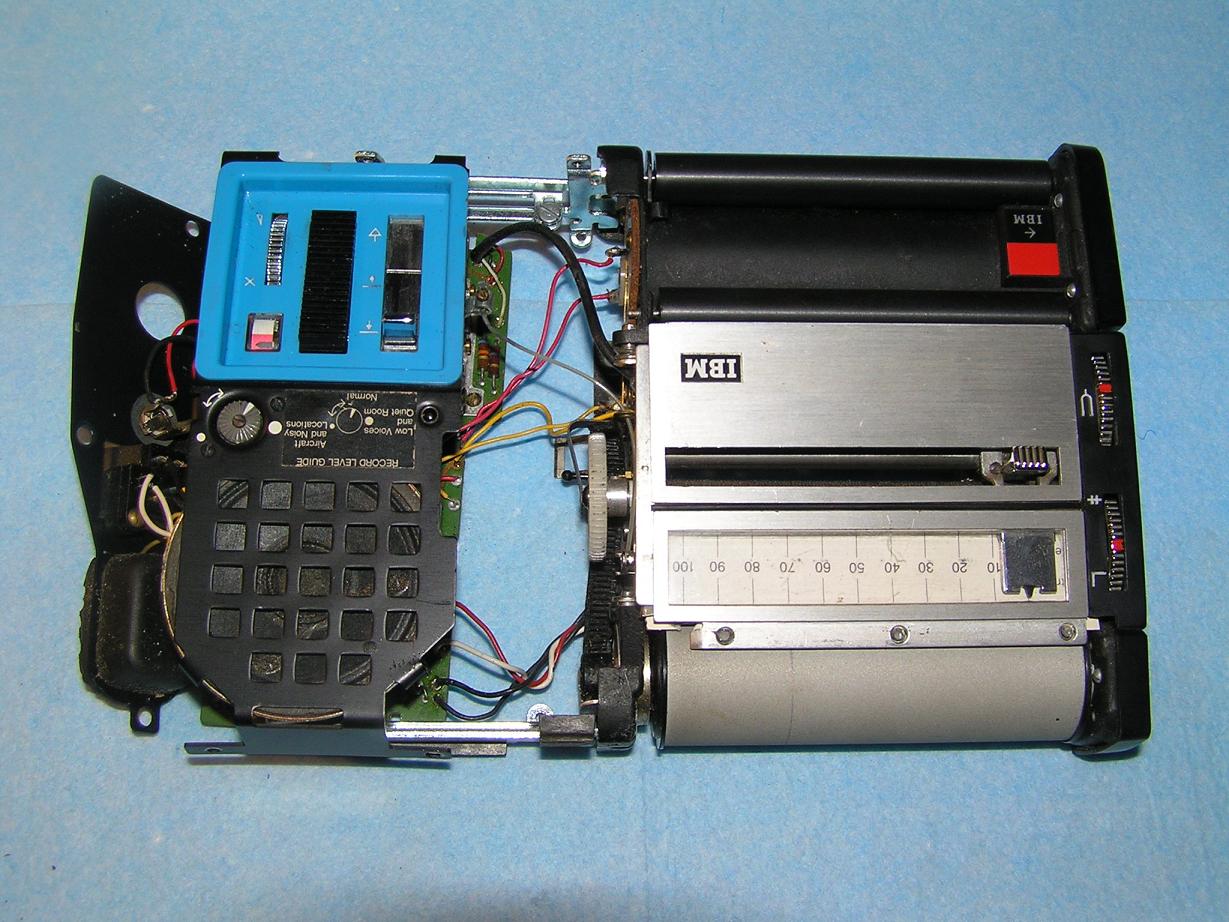

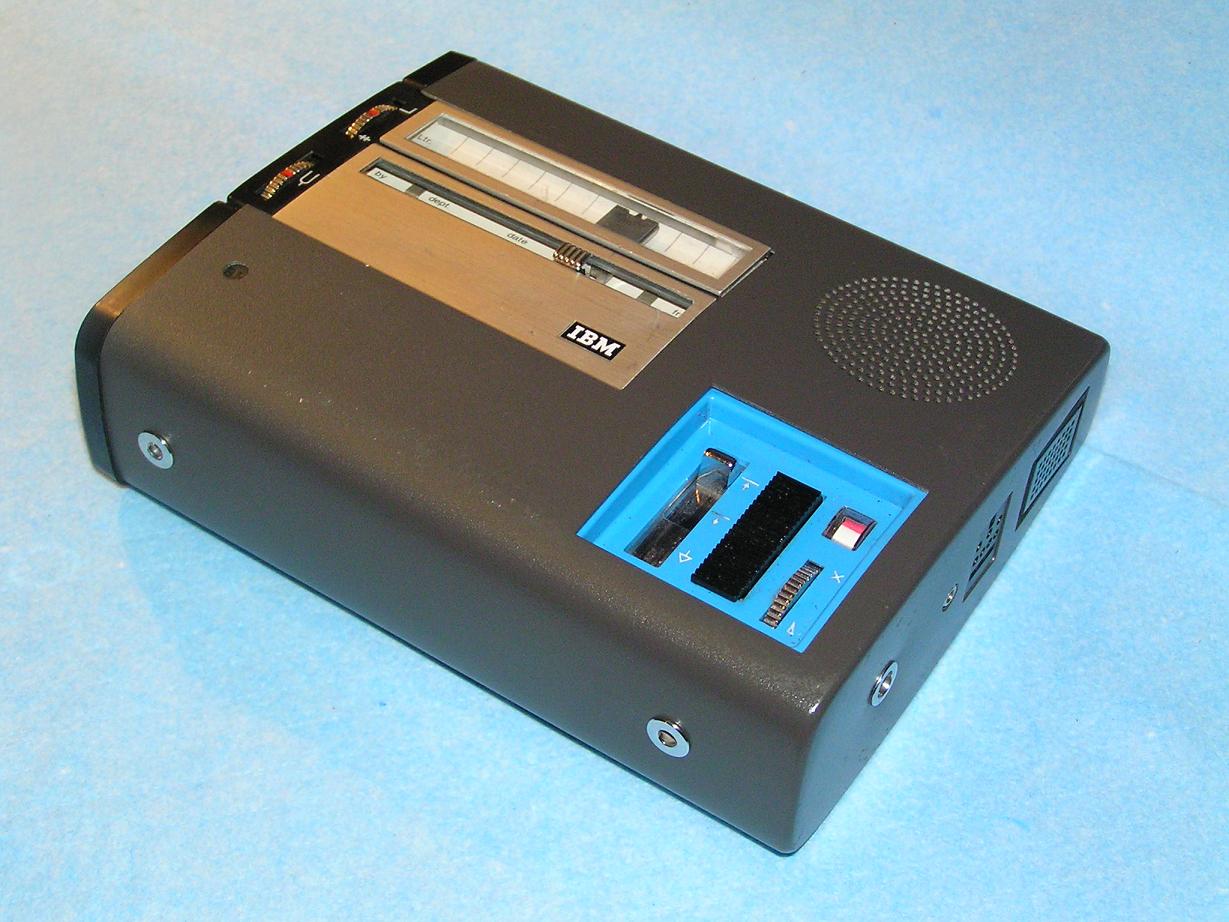

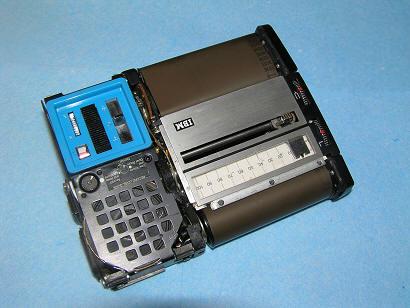

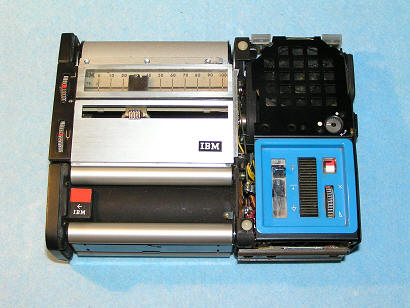

На фото внизу слева аппарат 1968 года, справа 1965 года выпуска

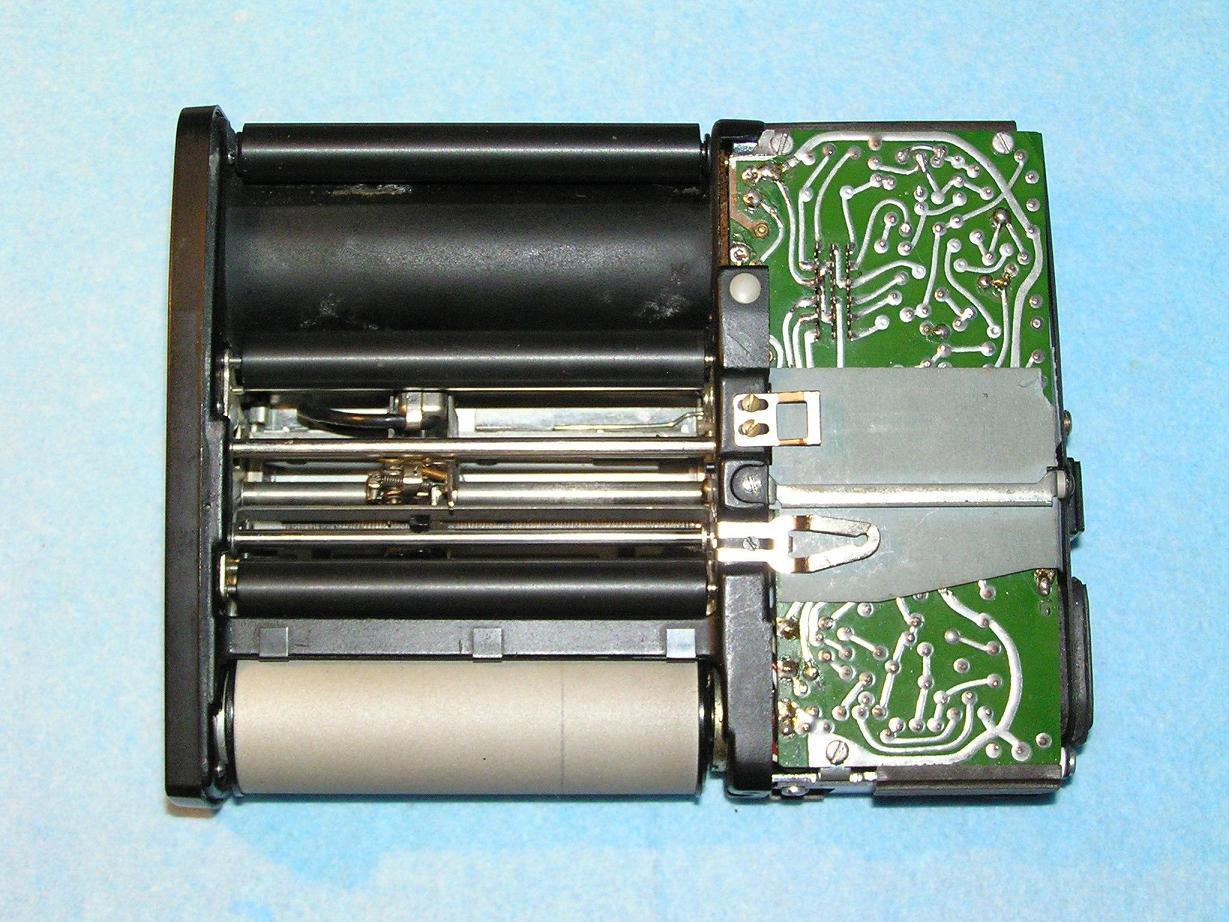

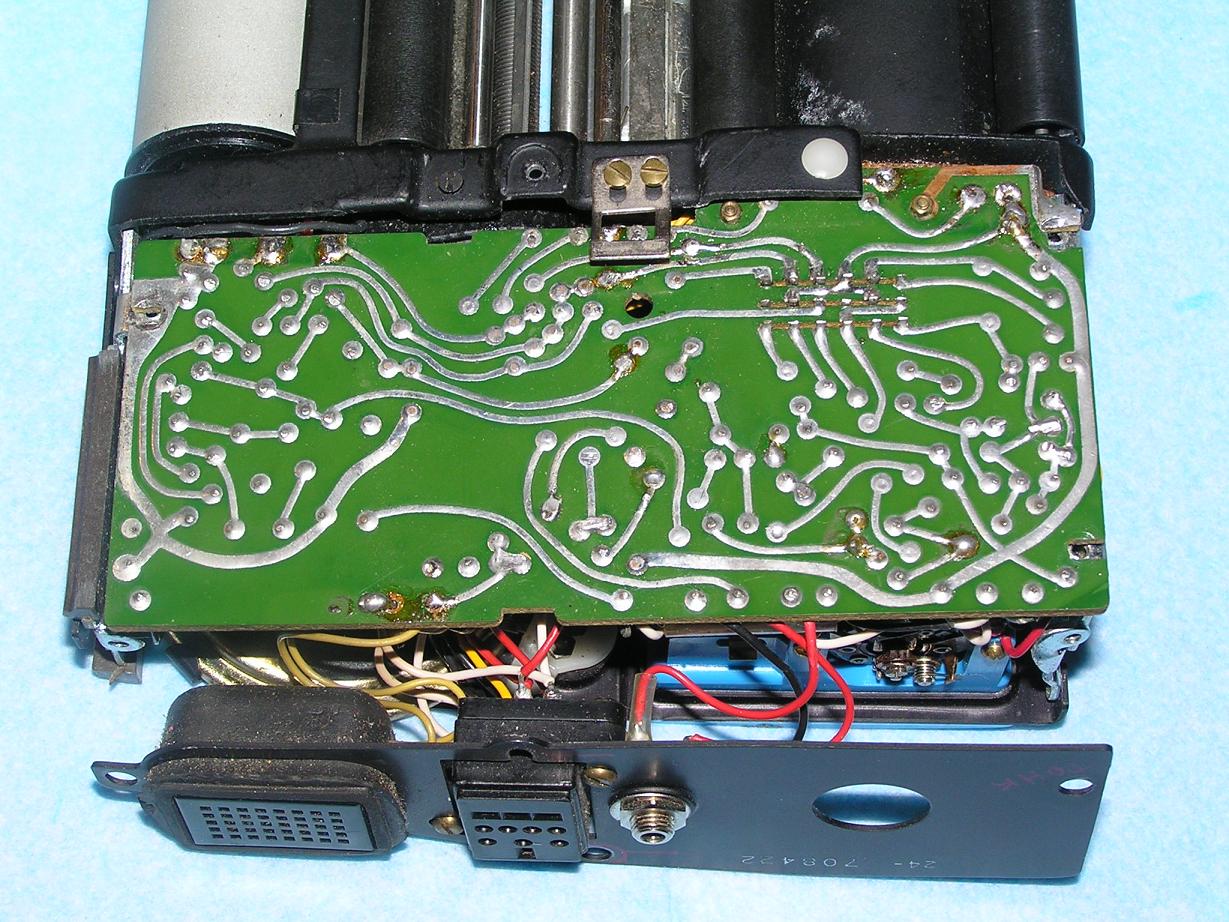

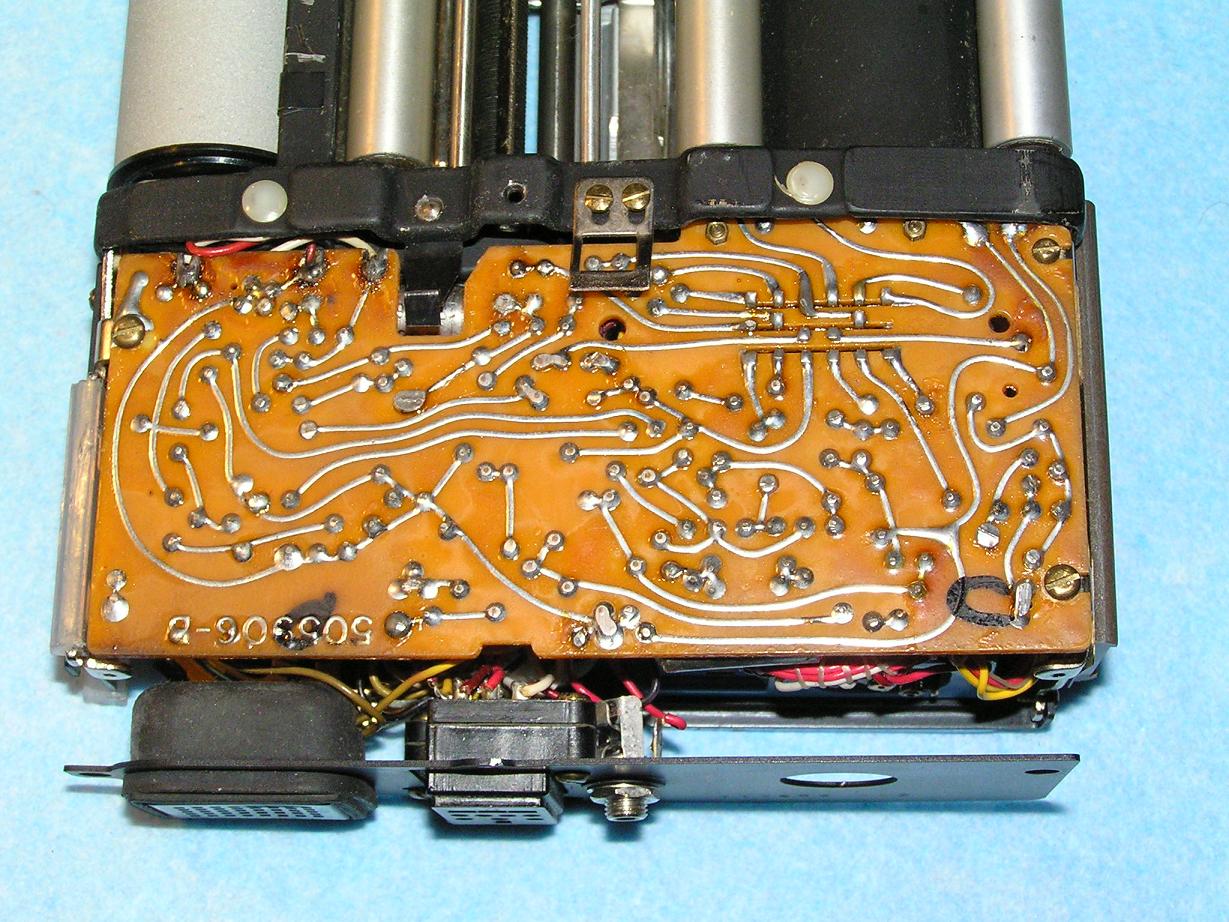

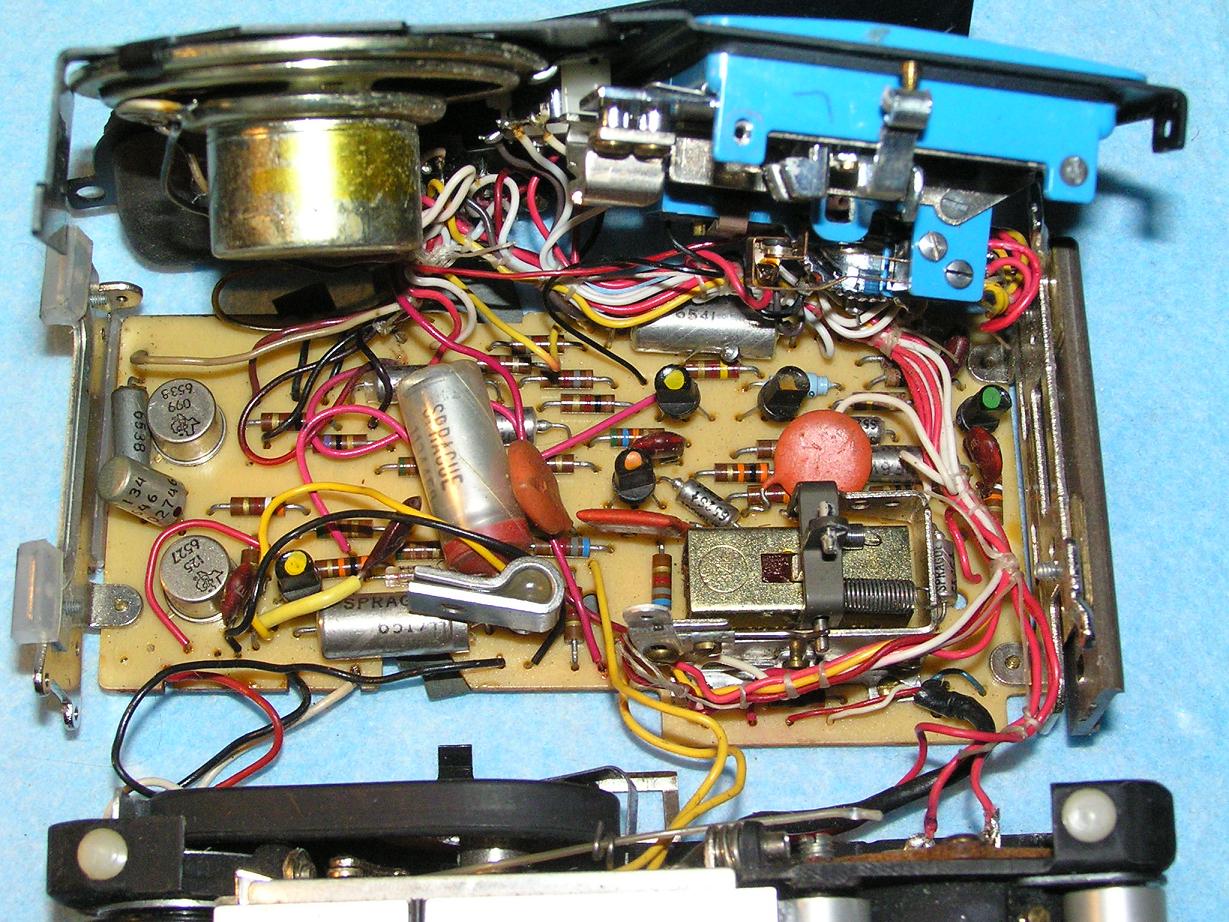

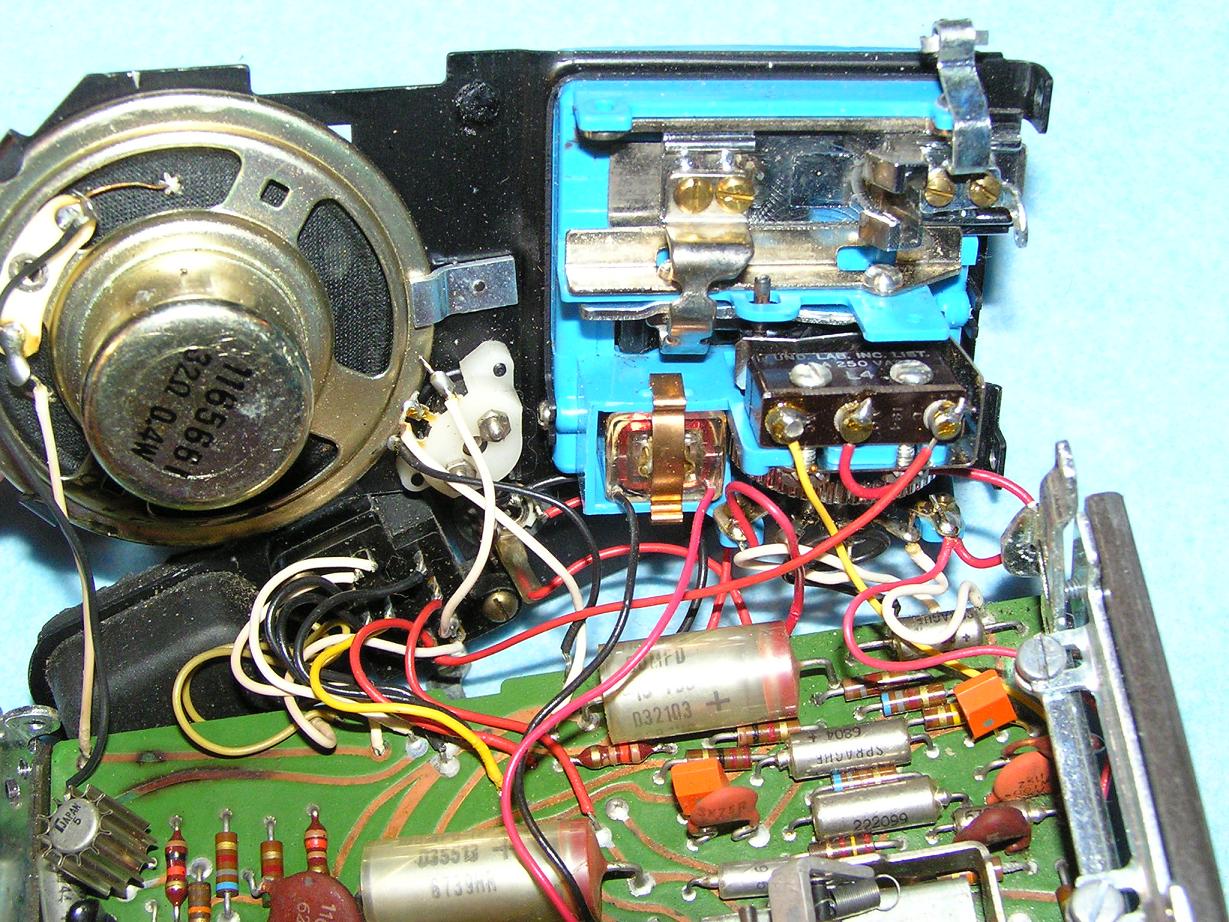

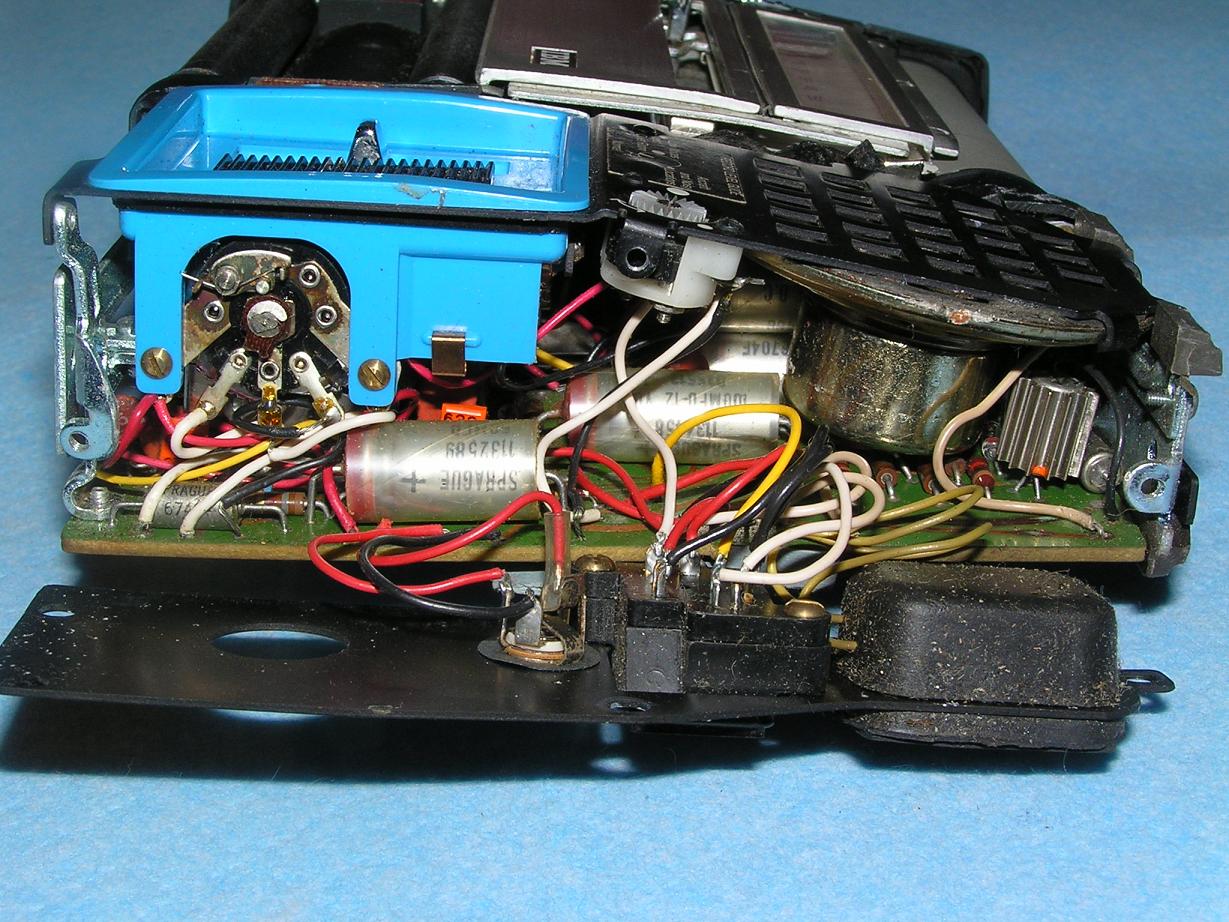

На фото слева плата электроники аппарата изготовленного в 1968 году, справа в 1965 году

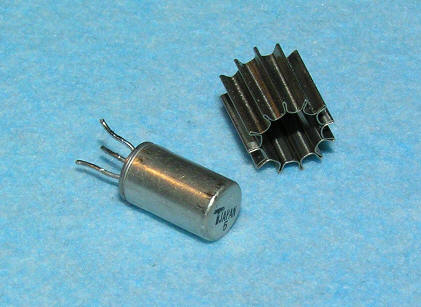

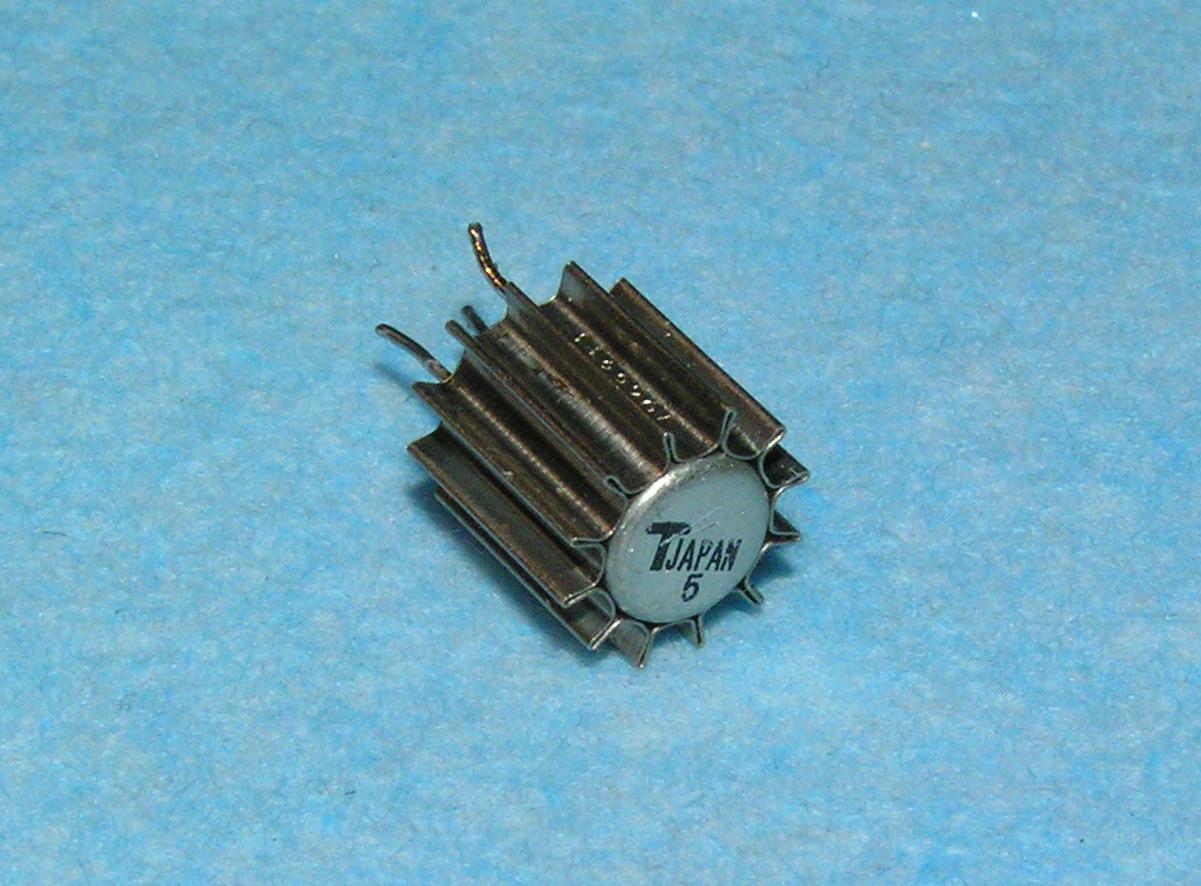

Транзистор с радиатором из диктофона 1968 года

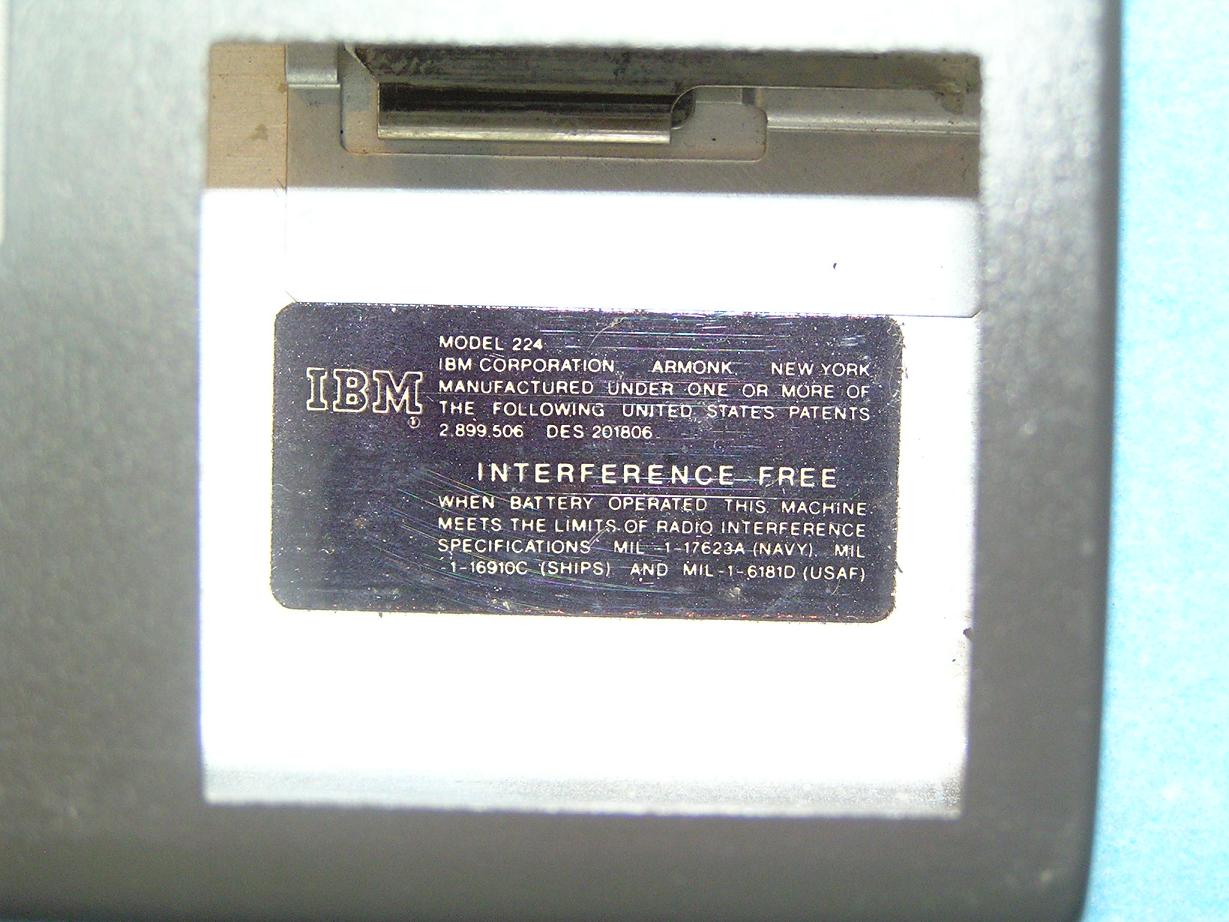

На фото слева наклейки на аппарате 1968 года, на фото справа 1965 года

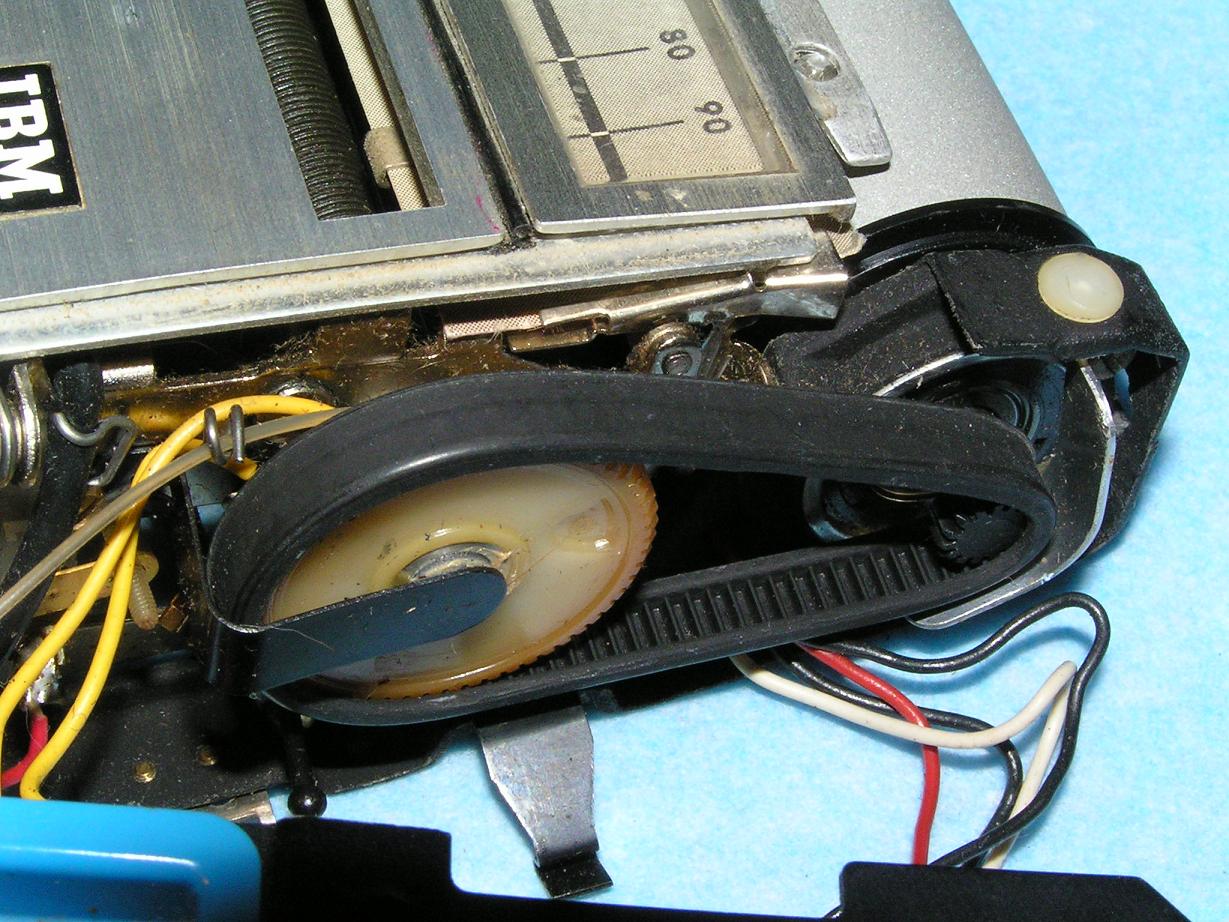

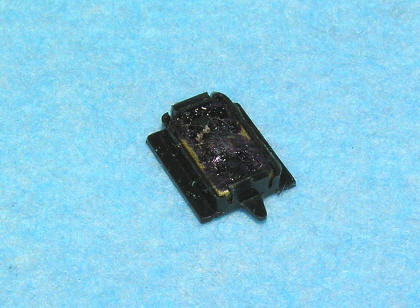

На фото слева - всё, что осталось от старого приводного ремня. На фото справа наклейка с краткой инструкцией по эксплуатации аппарата 1965 года выпуска

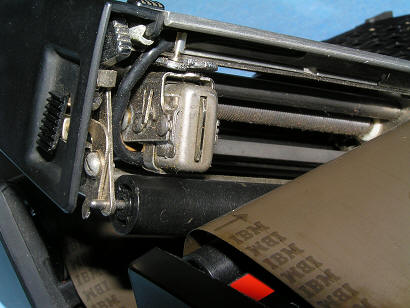

На фото слева магнитная петля шириной 3 дюйма.

В батарейных отсеках находились свернутые в трубочку сервисные листы. Батарейка на 10,7 v имеет габариты 25 х 80 мм, и весит 110 грамм.

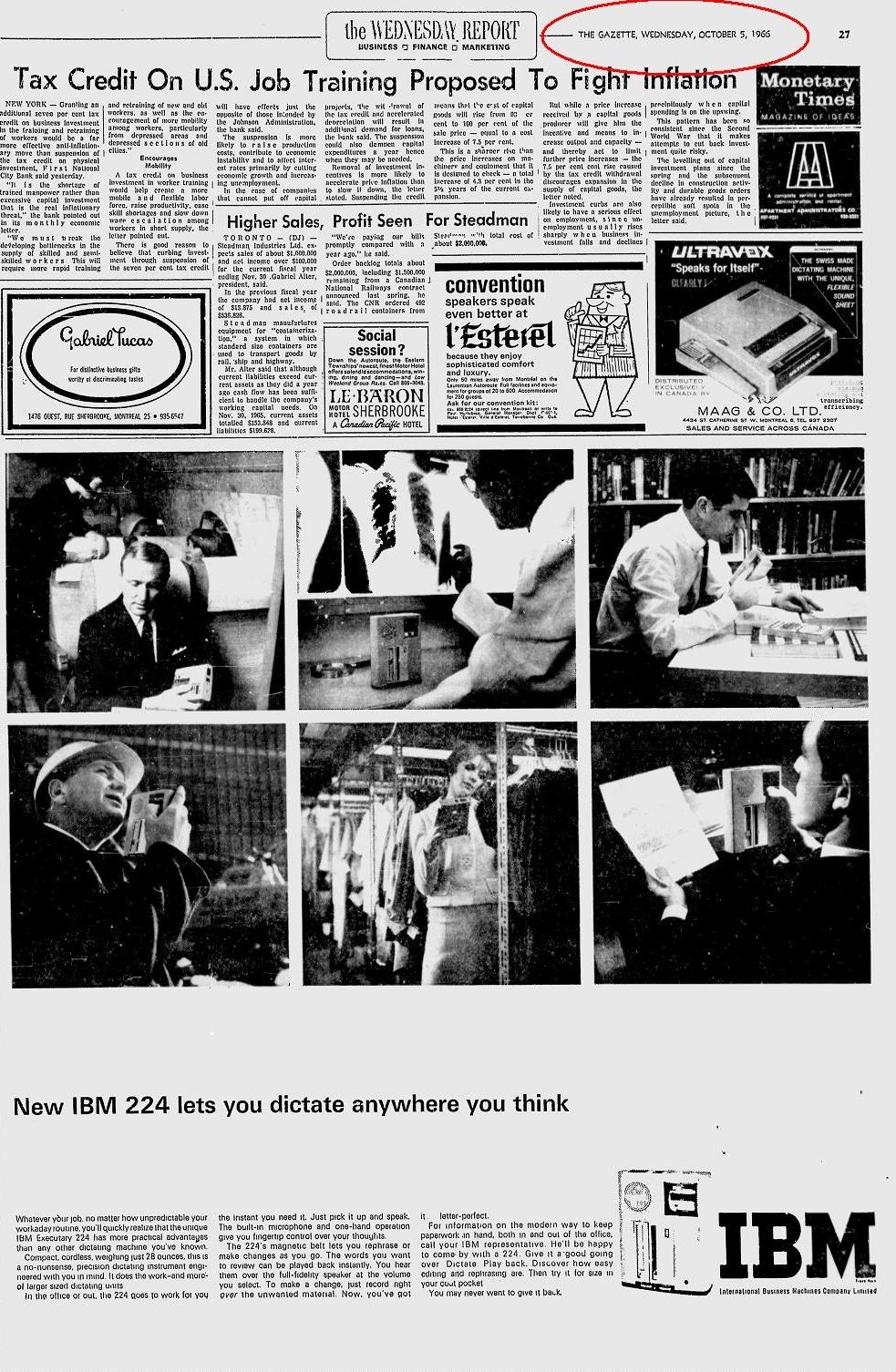

Информация на сайте IBM о начале производства модели 224 в 1965 году, и реклама в прессе за 1966 год
