Minifon P55 "Plexi"







     Minifon P55 (P 55) "Plexi" Портативный ламповый проволочный рекордер. Изготовлен в Германии компанией "Protona GmbH"; Hamburg. Рекордеры P55 производились с 1955 по 1960 год, но данный аппарат первой серии в пластмассовом корпусе был изготовлен не позднее 1957 года. Вот что об этом пишет Роланд Шеллин в соей книге "Minifon Шпион в кармане" (Roland Schellin, "Minifon Der spion in der tasche"), в которой он рассказывает об истории создания всех моделей Minifon.



  Перевод : Первоначально аппараты P55 имели еще   пластмассовый корпус.   Перевод : Первоначально вся конструкция размещалась в пластмассовом корпусе. Поэтому аппараты этой серии часто называли проcто "Plexi". Начиная примерно с 1957 года пластиковый корпус заменили на ультрасовременный литой из магниевого сплава.

Демонстрационный ролик

Фотографии можно увеличивать

    Габариты рекордера 177 х 102 х 40 мм. Вес 600 г без батареек. В качестве магнитного носителя используется проволока из специального магнитного сплава диаметром 0,05 мм, или 0,038 мм. Электросхема собрана на трех субминиатюрных радиолампах (смотрите электросхему внизу страницы), в связи с чем для питания требуются три различных напряжения. Для двигателя 6 - 12 v, анодное напряжение - 30 v, накал ламп - 1,5 v. Двигатель имеет электромеханическую стабилизацию скорости вращения. На валу двигателя находится центробежный регулятор. Электрический стабилизатор состоит из нескольких деталей, одна из которых - диод защиты двигателя. Активным элементом стабилизатора является миниатюрная лампочка накаливания. Во время работы блок головок перемещается вверх - вниз, равномерно укладывая проволоку на катушки. В сочетании с хорошей стабилизацией скорости вращения двигателя, это позволяет минимизировать искажения записи, связанные с нестабильной скоростью движения проволоки. Имеется автостоп. Когда на катушке заканчивается проволока, освобождается прижатый ею рычажок. Этот рычажок в свою очередь нажимает на прерыватель цепи питания, расположенный под катушкой. При срабатывании автостопа загорается красная сигнальная лампочка. Известно, что в 1955 году Minifon P55 продавался по цене 289,5 $.
     Конструктивно

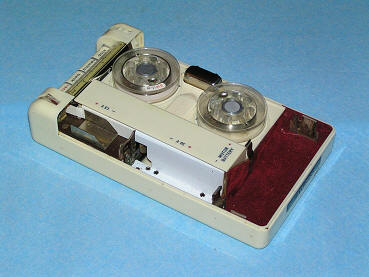

Minifon P55 "Plexi" заметно отличается от более поздних моделей P55. В "Plexi" верхняя крышка не имеет петель, она просто надевается сверху и фиксируется защелкой, а разъем внешнего питания выведен на боковую стенку корпуса. Внутреннее устройство также имеет значительные отличия. В частности, в "Plexi" подшипники валов приемного и подающего узлов  вмонтированы непосредственно в пластмассовую деку. Все отличия можно увидеть сравнив "Plexi" с более поздними моделями на страницах Minifon P55 L (1957) и  Minifon P55 L (1960) Там же можно ознакомиться с другой информациях об этих рекордерах.

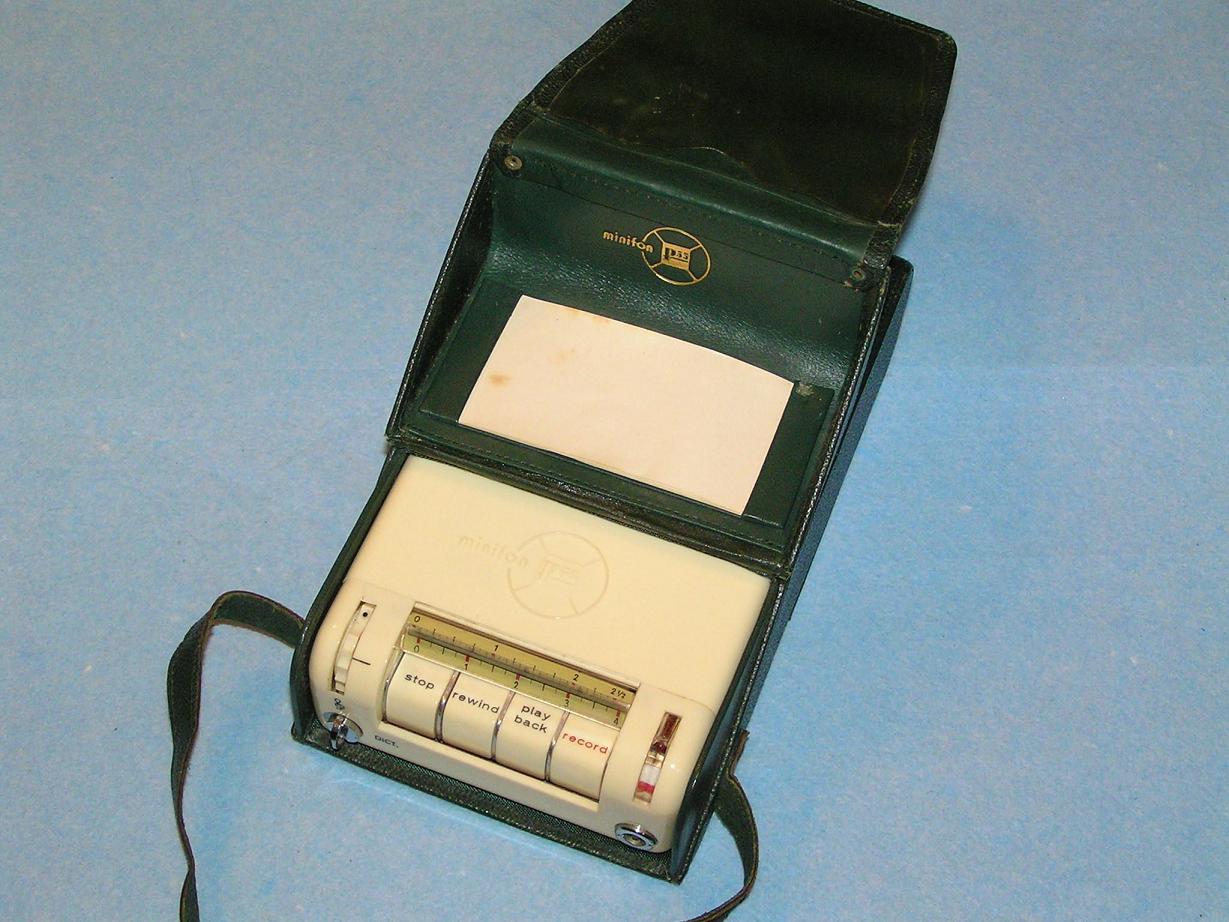

     Внешне аппарат сохранился очень хорошо. Внутри также всё оказалось на месте, не считая того, что от старости полностью разрушились пассик и резина ролика перемотки. У меня уже есть работающие экземпляры Minifon P55 более поздних модификаций, и  этот аппарат я сначала решил не восстанавливать. Однако, позже, убедившись что ремонт не потребует серьезного вмешательства в оригинальную конструкцию, я решил его отремонтировать. После смазки механики, замены пассика и резины ролика перемотки, аппарат заработал, причем довольно хорошо.



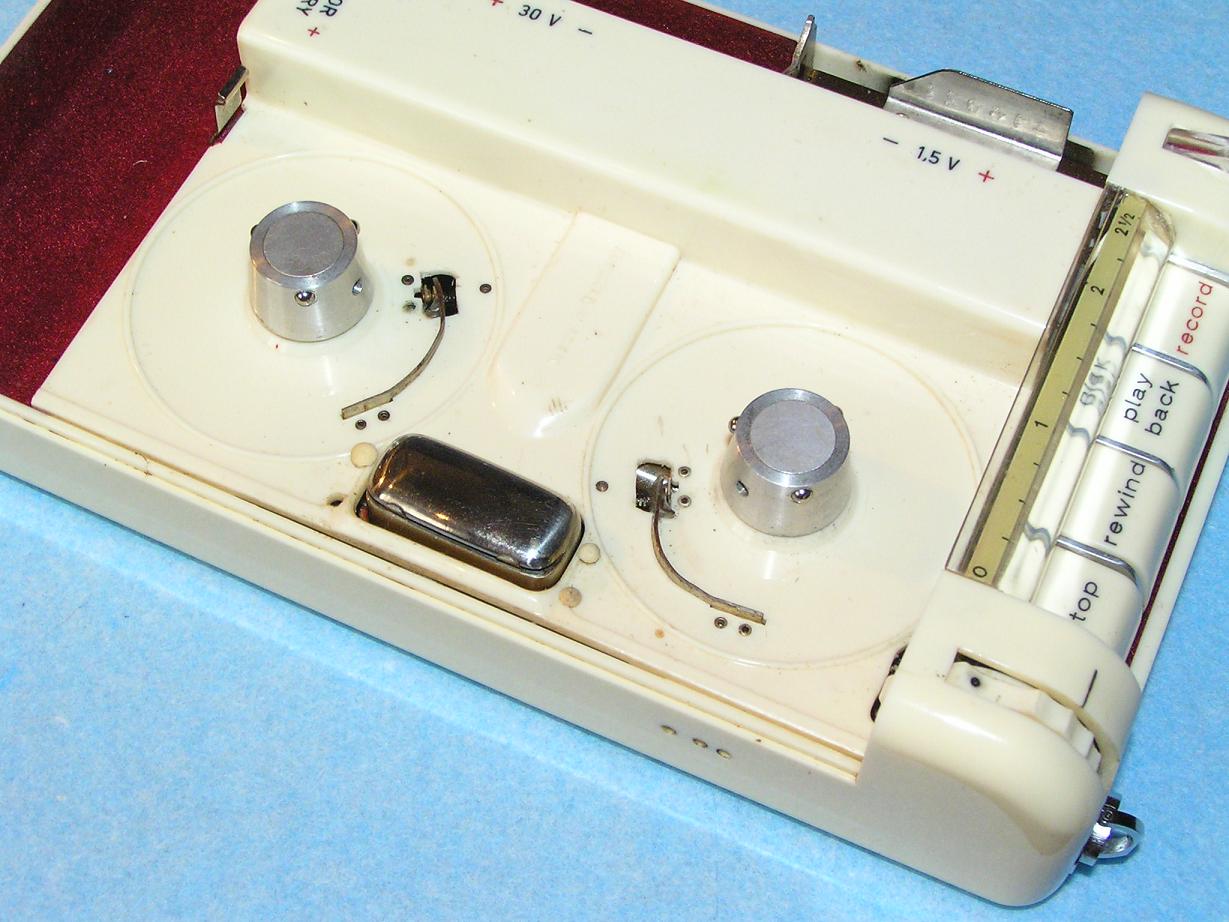

На фото внизу переключатель скорости. Слева переключатель в положении увеличенной скорости для записи музыки, а справа замедленной для записи речи.

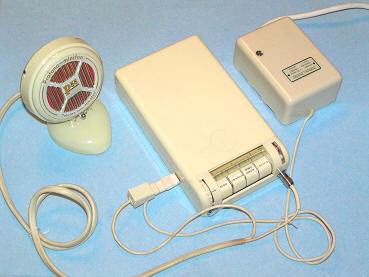

В качестве аксессуара для рекордеров Minifon производились настольные громкоговорители с усилителем, совмещающие в себе также функции микрофона, и датчика для бесконтактной записи с телефонного аппарата. Более подробно ознакомиться с их конструкциями можно на страницах Minifon P55-Speaker и Minifon Attache-Speaker

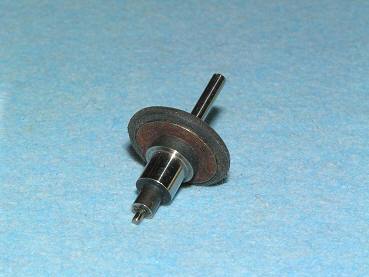

Пассик от старости рассыпался в труху, и полностью разрушилась резина на ролике перемотки

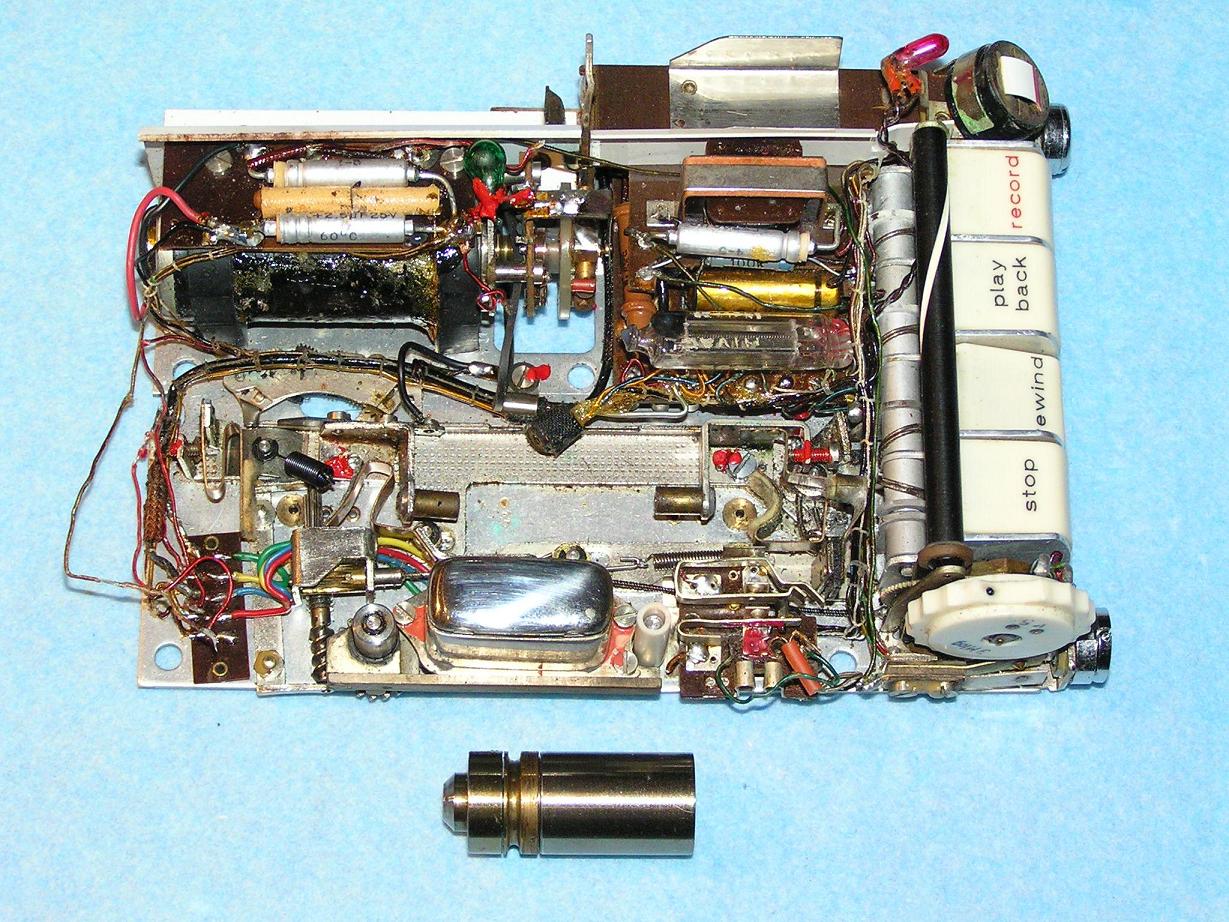

Фотографии, сделанные во время ремонта.



Оригинальные батарейки 12 v двигателя для рекордеров Minifon.





Комплект оригинальных батареек к рекордерам Minifon P55





На фото слева оригинальные ртутные батарейки 1,4 v типа Mallory Duracell ZM-9 (АА). На фото справа оригинальная батарея 30 v типа Mallory RM-413, ее современный аналог Eveready 413, и самодельная батарейка 30 v, собранная из трех батареек типа MN (12 v + 12 v + 6 v).



Блоки питания 12 v к рекордерам типа Minifon.



     Спецификация и электрическая схема Minifon P55. Фото из книги Роланда Шеллина "Minifon Шпион в кармане", (Roland Schellin, "Minifon Der spion in der tasche"). В рекордере Minifon P55 "Plexi" вместо радиолампы XFY54 используется XFY43.

Инструкция по эксплуатации Minifon P55 (1955 - 1957)

Аксессуары

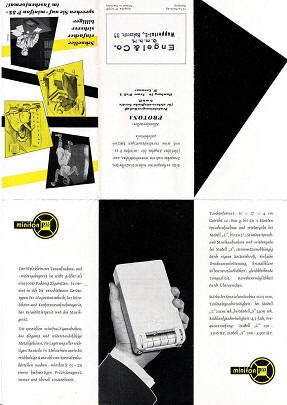

Реклама
