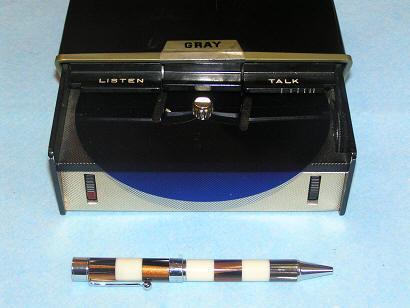

Gray Audograph model D6

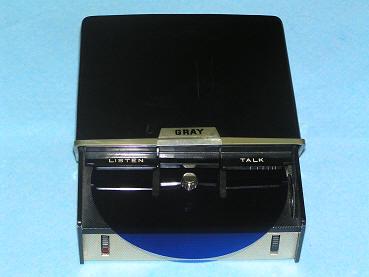

     Gray Audograph model D6.  Портативный рекордер - фонограф с питанием от сети переменного тока напряжением 115 v. Изготовлен в США в конце 50-х годов компанией "Gray Manufacturing company" Hartford, Connecticut, U.S.A. Запись производится на пластиковые гибкие диски синего цвета диаметром 15 см методом механического нарезания канавки. На одной стороне диска можно сделать 12 минут записи при частоте питающего напряжения 50 Hz. В США, где используется частота 60 Hz, на такой диск поместится только 10 минут записи. Это связано с тем, что в рекордере применен двигатель переменного тока, скорость вращения которого зависит от частоты питающего напряжения. Габариты рекордера 220 х 171 х 65 мм. Вес 2,6 кг.

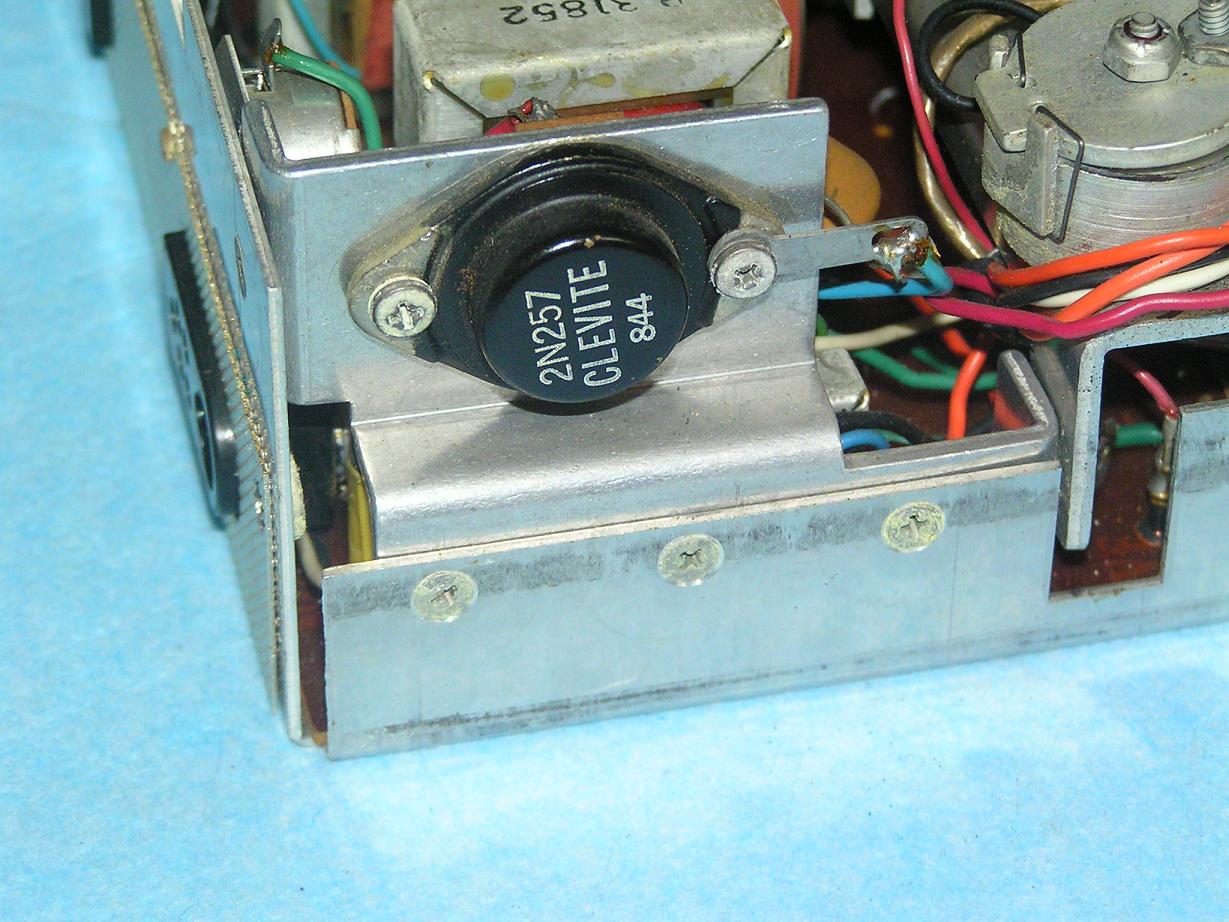

     Электросхема собрана на трех маломощных транзисторах типа 2N214 (1 шт.), 2N228 (2 шт.), и одном мощном транзисторе типа 2N257. Механика рекордера достаточно сложная, и выполнена очень качественно. Она оказалась полностью рабочей, если не считать отсутствия одного пассика. После смазки и установки нового пассика механика заработала нормально. Главное отличие этого рекордера от большинства подобных в том, что записывающая и воспроизводящая головки закреплены неподвижно, а диск, на который производится запись, перемещается. Во время работы он перемещается от центра к краю с помощью червячного механизма. При записи (нажата кнопка TALK) записывающая головка опускается, и игла прижимается к диску. При воспроизведении (нажата кнопка LISTEN) опускается воспроизводящая головка (звукосниматель). Воспроизводящая головка имеет некоторую свободу перемещения в горизонтальной плоскости (в пределах 2 мм) для компенсации несовпадения положения головок. Иглы обоих головок оказались в хорошем рабочем состоянии.
     Для ремонта электроники потребовалась замена высохших электролитических конденсаторов. После ремонта аппарат заработал как новый.  В качестве динамика используется микрофон (динамический, 230 Ом) с клавишей дистанционного включения. Звук получается достаточно громкий, и хорошего качества. Так как в рекордере используется двигатель переменного тока, проблем с нестабильностью скорости нет. Также в комплекте рекордера имеется ножная педаль управления. Микрофон и педаль подключаются к одному разъему рекордера, но разъем педали короче разъема микрофона, и когда он подключен, открывается доступ к круглому разъему для подключения внешнего динамика или усилителя. На передней торцевой панели расположены регуляторы громкости (слева) и уровня записи (справа), а справа от диска находится колесико, с помощью которого можно перемещать диск вперед - назад для установки его в нужное положение.

Демонстрационный ролик

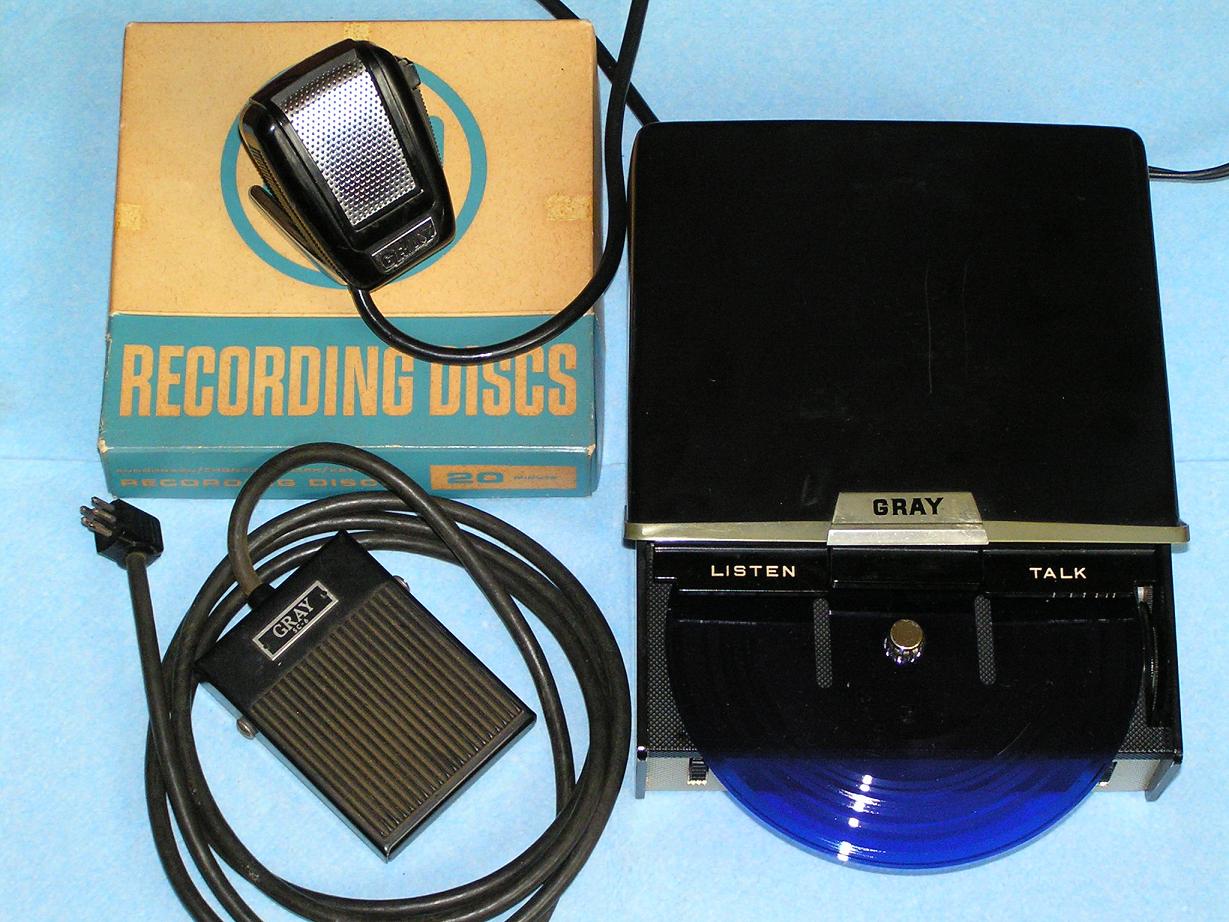

На фото справа видна педаль управления. Фотографии можно увеличивать

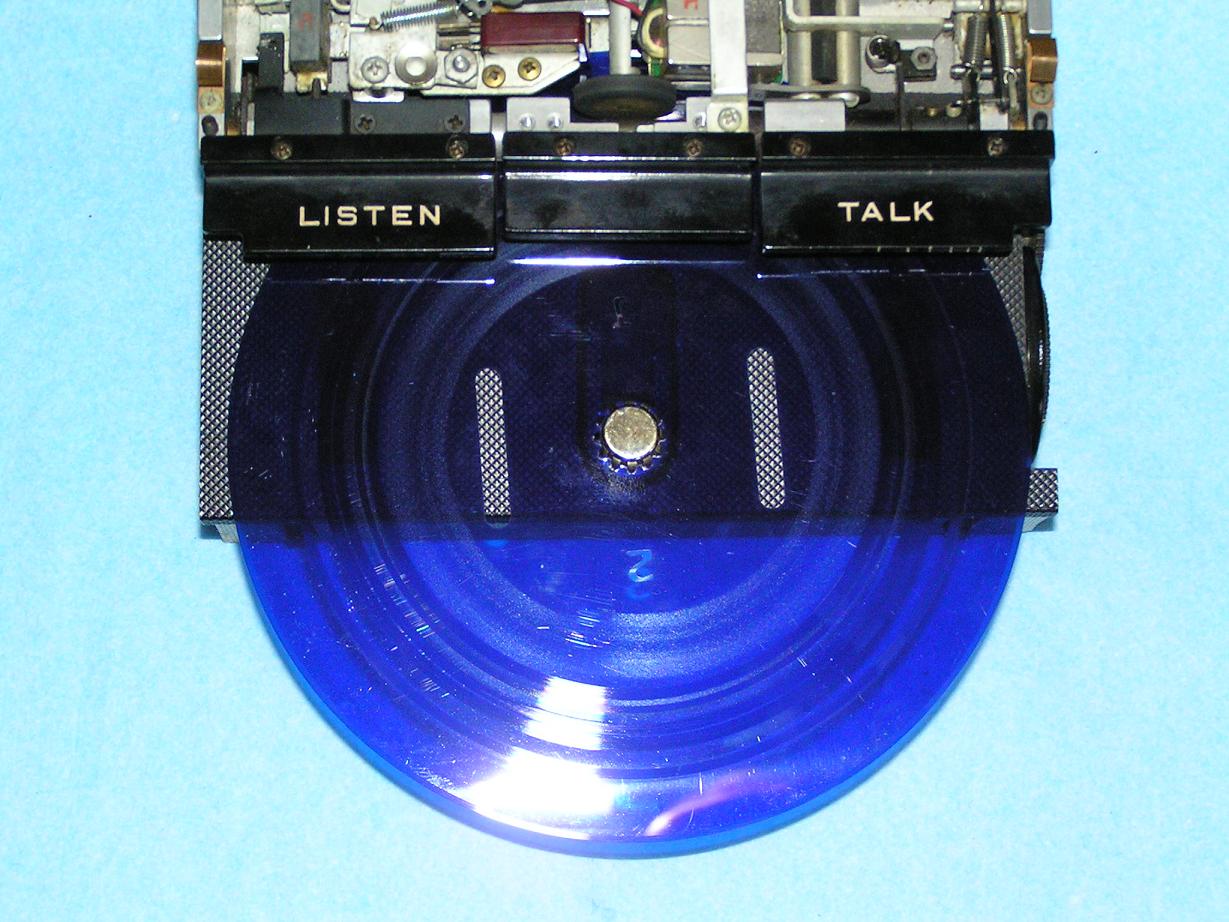

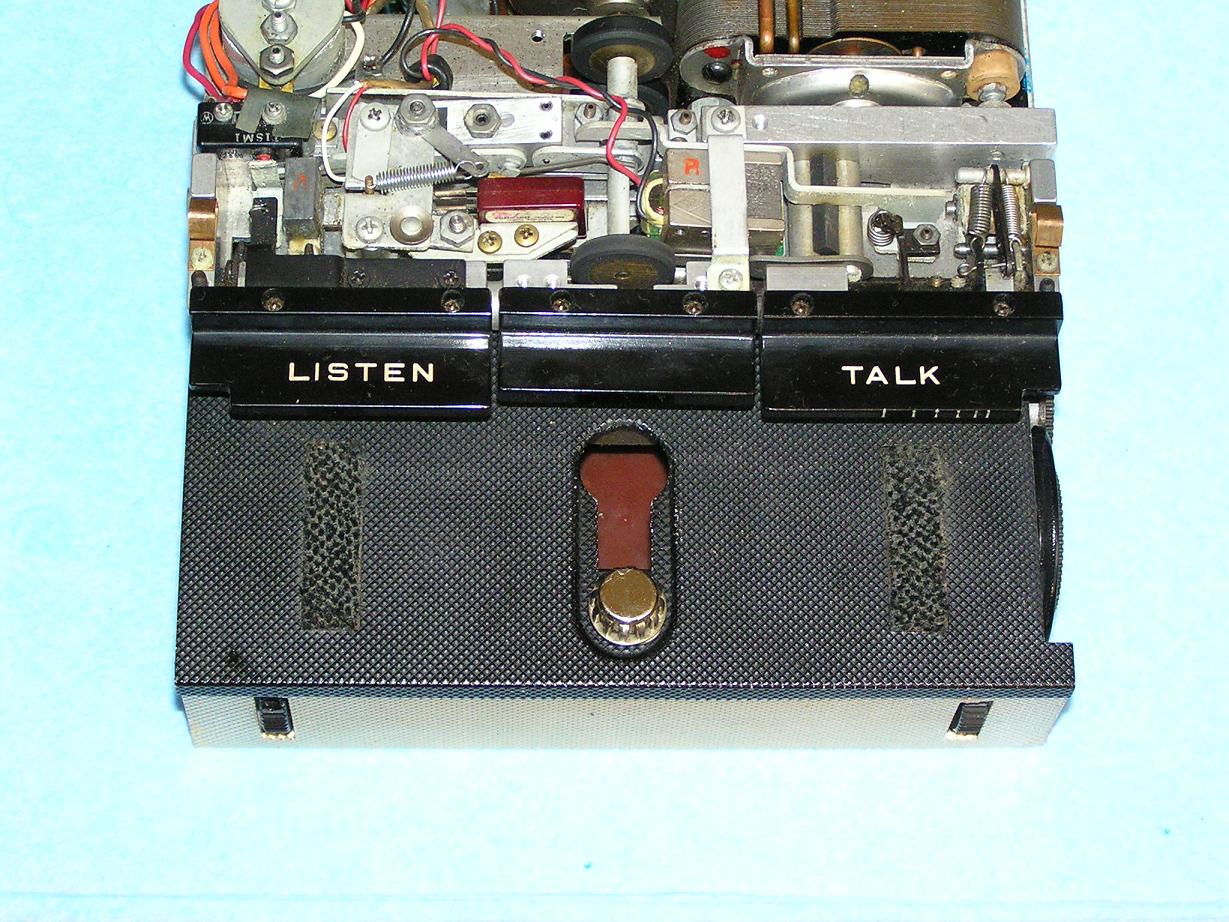

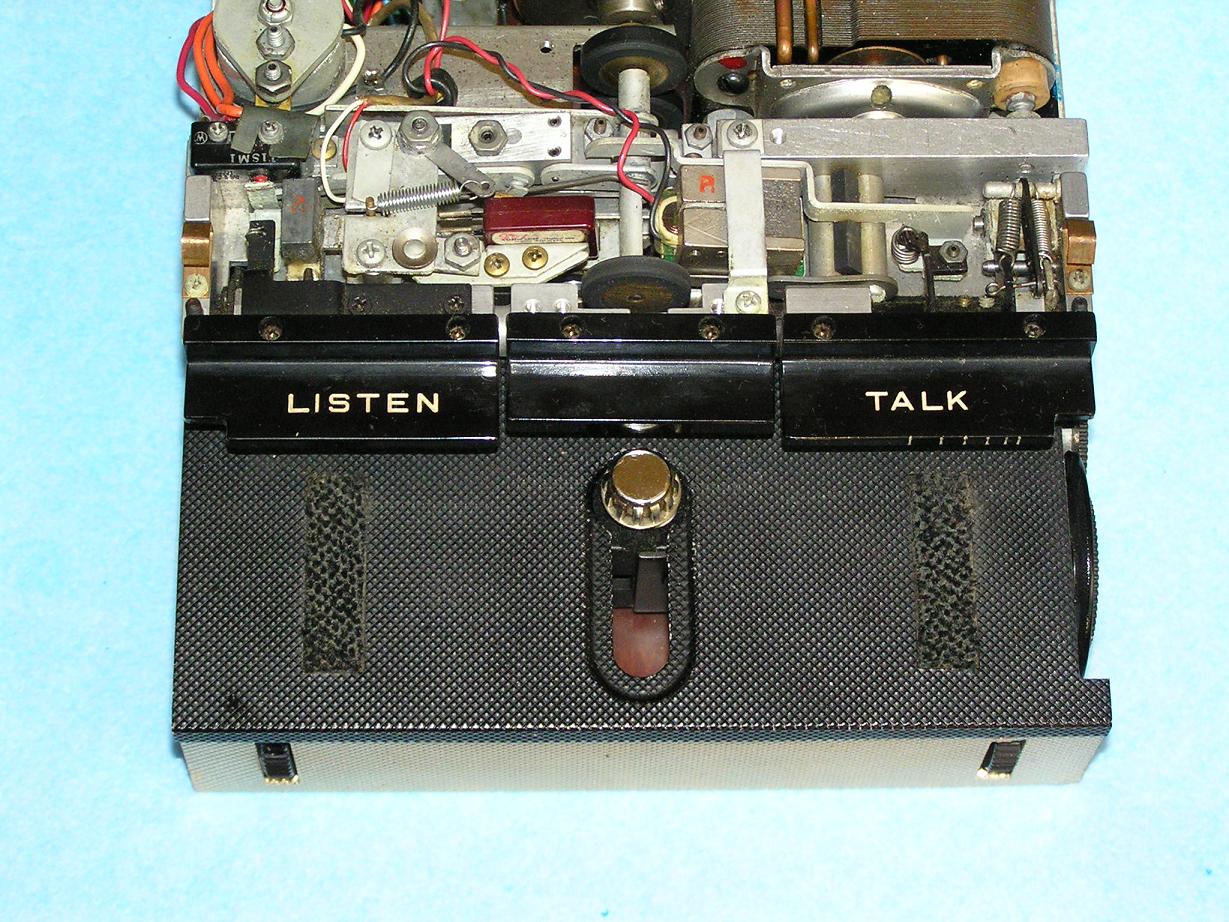

Запись производится от центра к краю. На фото слева начало записи, на фото справа - конец.

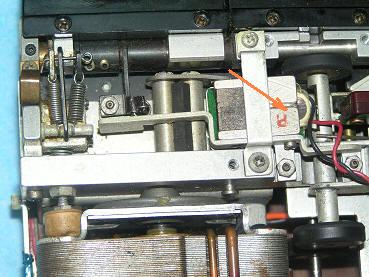

На фото слева стрелка указывает на записывающую головку, на фото справа - на воспроизводящую (звукосниматель).

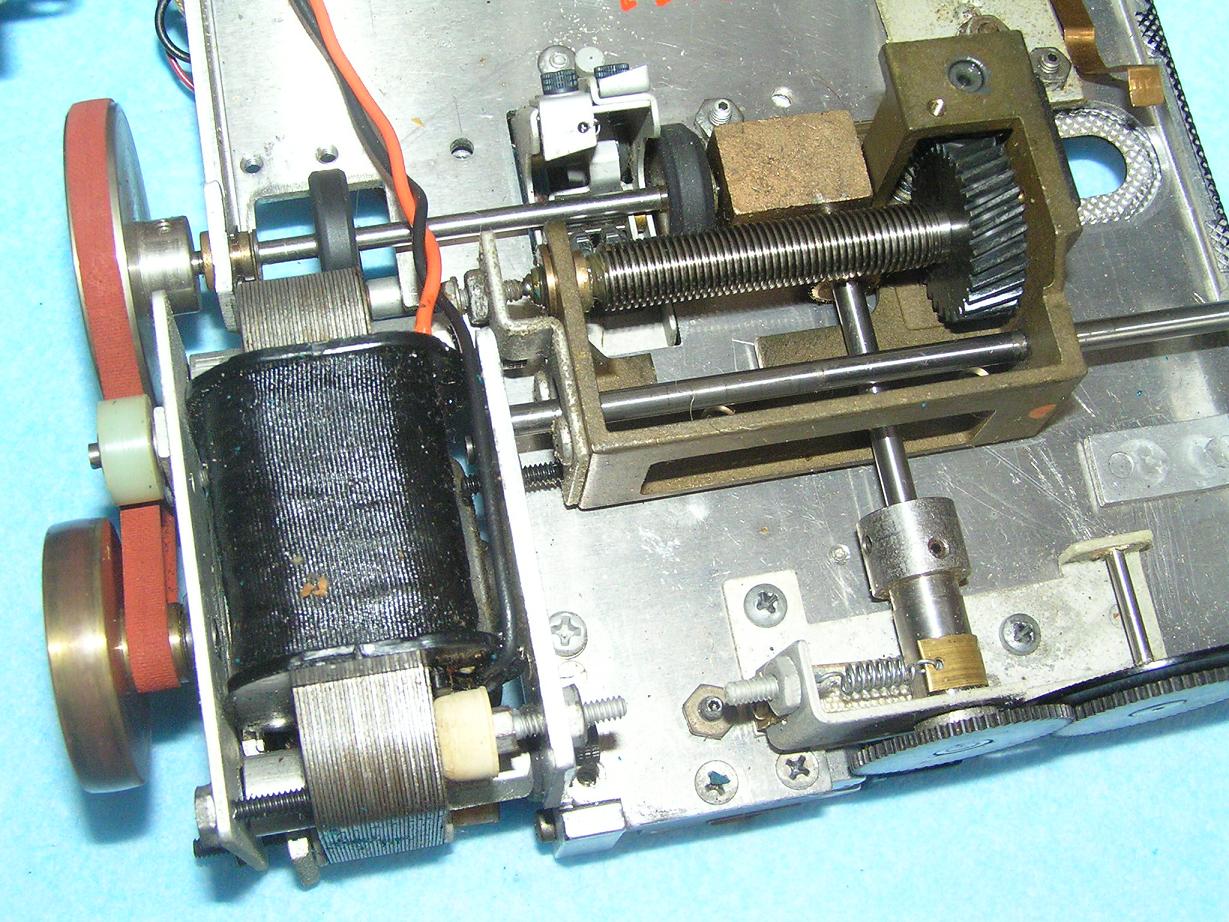

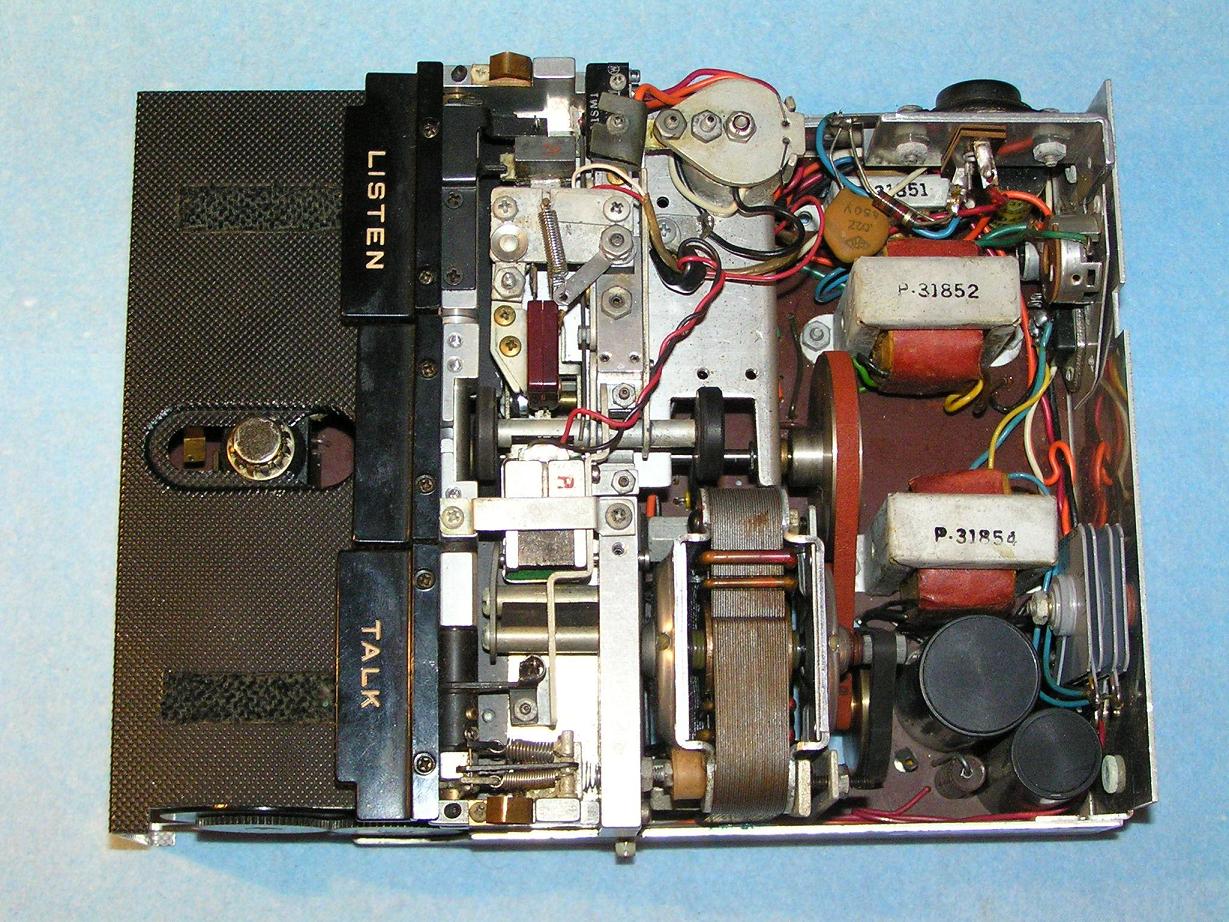

Механика рекордера достаточно сложная, и выполнена очень качественно.

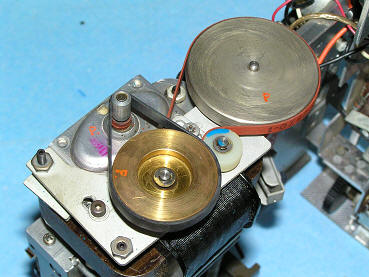

На фото слева виден новый пассик из черной резины. На фото справа стрелка указывает на соленоид управления режимами.

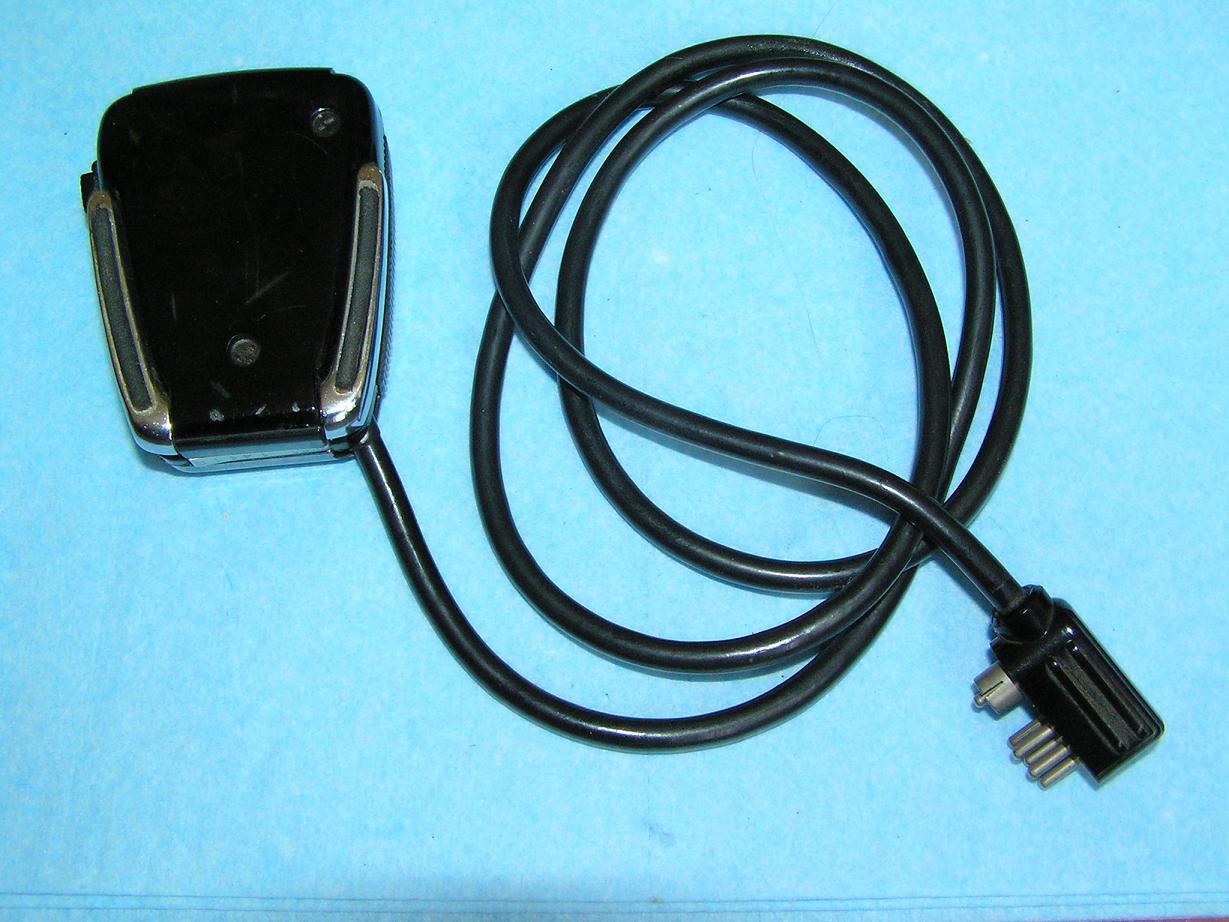

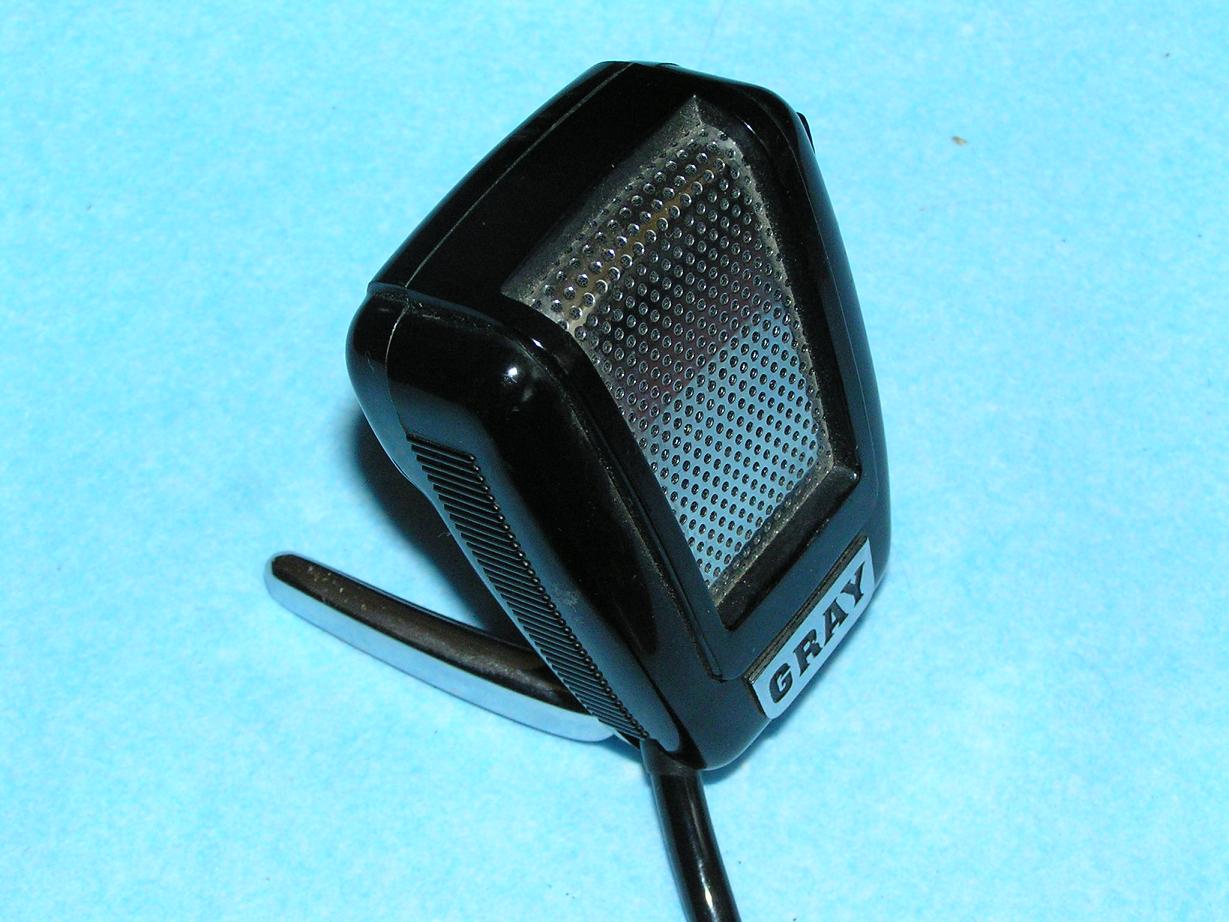

Микрофон с клавишей дистанционного включения. Клавиша имеет кнопку фиксации. Микрофон также совмещает функцию динамика. Звук при этом получается достаточно громкий и качественный.

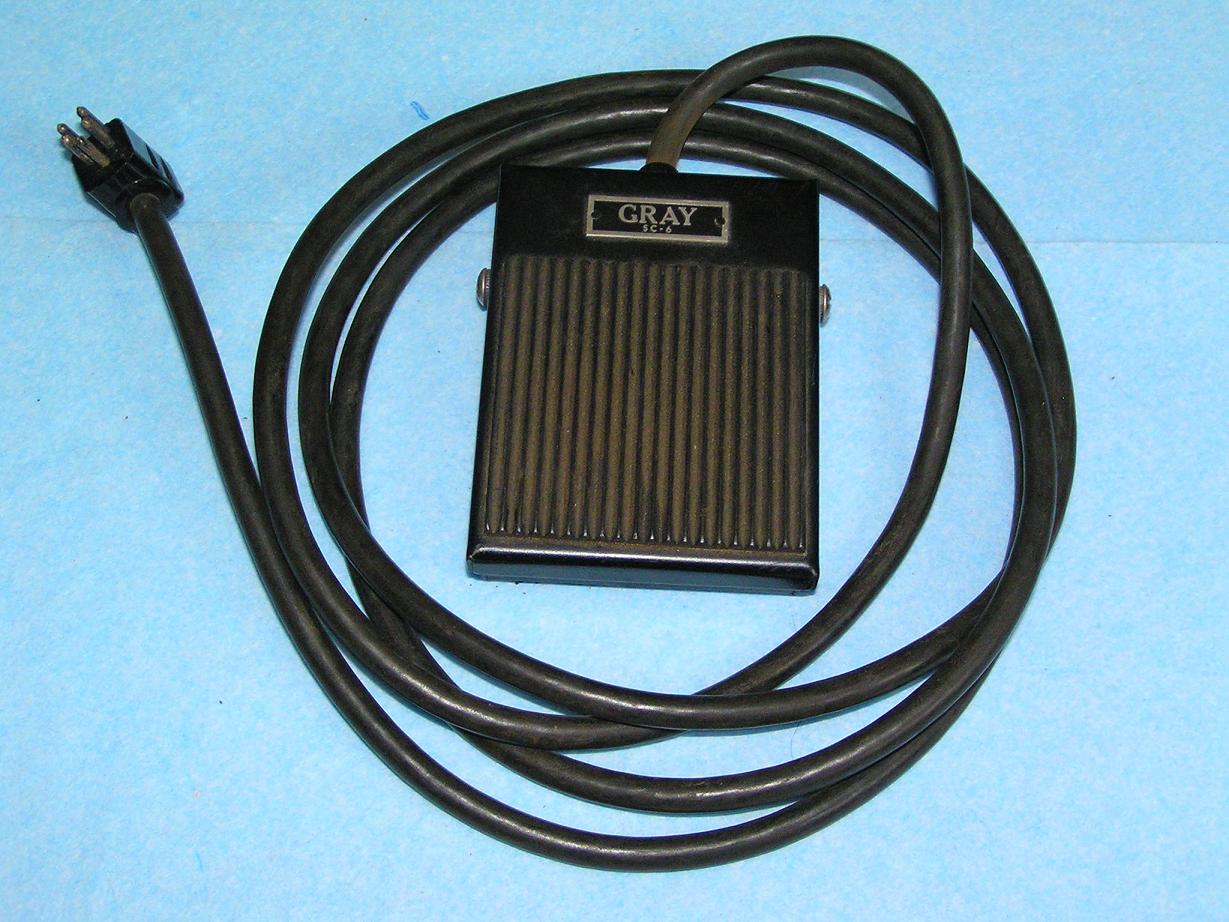

На фото справа ножная педаль управления.

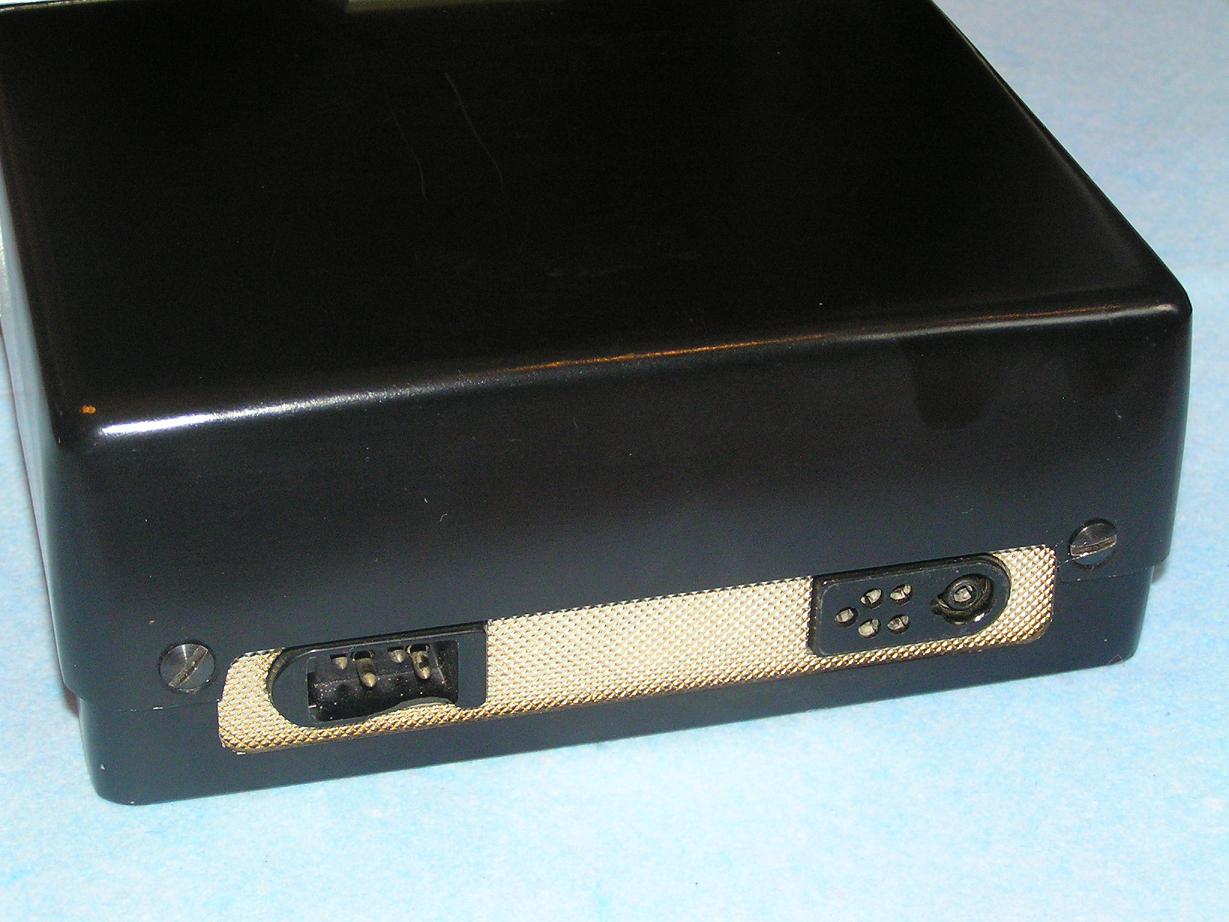

На фото слева подключен разъем микрофона. На фото справа - разъем ножной педали. При этом становится доступен круглый разъем для подключения внешнего динамика, или усилителя.

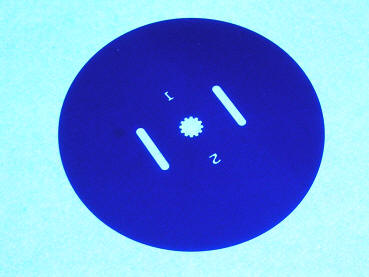

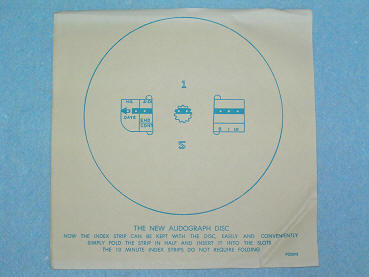

В комплекте с рекордером я получил полную коробку новых дисков для записи.

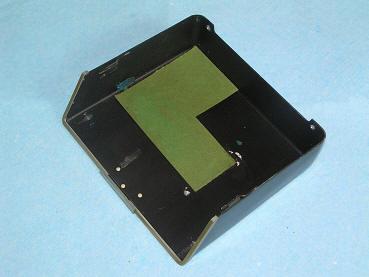

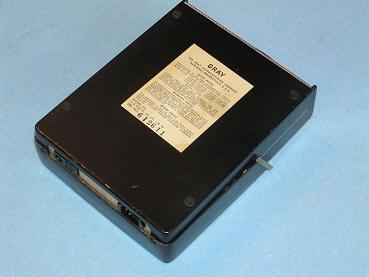

Верхняя и нижняя крышки корпуса рекордера.
