Спутник 401





     Спутник 401.     Отечественный портативный кассетный магнитофон IV класса. Изготовлен в 1973 году. Эта модель, с переключателем скорости движения ленты, производилась в Харькове с 1972 года, а с 1969 года выпускался аналогичный магнитофон "Десна", ставший первым из серии подобных моделей и их модификаций. Также, выпускался аналогичный магнитофон под названием "Легенда 401". Все они были созданы на основе магнитофонов Philips, моделей  EL 3300 - EL 3302, производившихся с 1963 года (EL 3300). За основу при копировании была взята общая компоновка, дизайн, и конструкция ЛПМ. Электросхему на 10 транзисторах и двух трансформаторах почти полностью скопировали с модели Philips EL 3301.
     Я хорошо помню то время, когда у нас дома появился такой магнитофон, именно "Спутник 401", только черного цвета. Было много эмоций, так как до этого кассетные магнитофоны были только иностранными, и не доступными большинству простых советских людей. Работал магнитофон вполне прилично, во всяком случае до тех пор, пока не изнашивались отечественные кассеты МК 60, которые были очень низкого качества. Они быстро начинали скрипеть и заедать, а то и вовсе клинить. Попадались даже новые кассеты, которые было трудно прокрутить. Кто мог, пользовался импортными, но достать их было трудно, и стоили они дорого. Насколько мне помнится, серьезных неисправностей самого магнитофона не случалось, хотя эксплуатировал я его очень активно в течение нескольких лет. Однако, предполагаю, что это мне просто повезло, так как отечественные ширпотребовские радиодетали хорошим качеством ни когда не отличались, и качество сборки также оставляло желать лучшего.
     Тем не менее, аппарат который я купил на этот раз, оказался исправным, хотя и в плачевном внешнем состоянии. Судя по состоянию платы усилителя, копались в нем не много, и целыми оказались даже пассики. После тщательной чистки и профилактики, аппарат приобрел вполне приличный рабочий вид. Качество звука нормальное, и наверно могло бы быть лучше, но универсальная головка сильно запилена. Менять ее не хочется, так как таких головок сейчас не делают. Обычно, на обратной стороне корпуса головок имеются контакты, к которым припаиваются провода. Здесь же используется головка без привычных штырьков - контактов, а экранированные провода выходят прямо из корпуса, залитого компаундом.
     Размеры магнитофона 220 х 120 х 63 мм. Вес без батареек 1,3 кг. Питание 9 v, шесть батареек А343 (тип C), по 1,5 v. Также предусмотрена работа от сетевого блока питания. Имеется две скорости движения ленты, стандартная - 4,76 см/сек, и замедленная - 2,38 см/сек. Магнитофон комплектовался микрофоном МД-64А с переключателем дистанционного управления.

Видеообзор

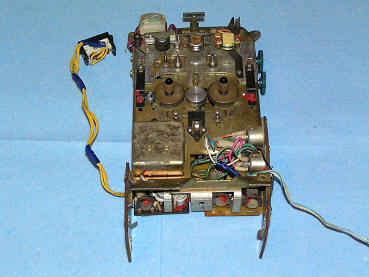

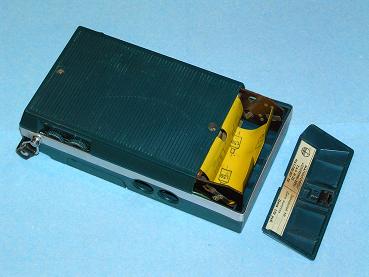

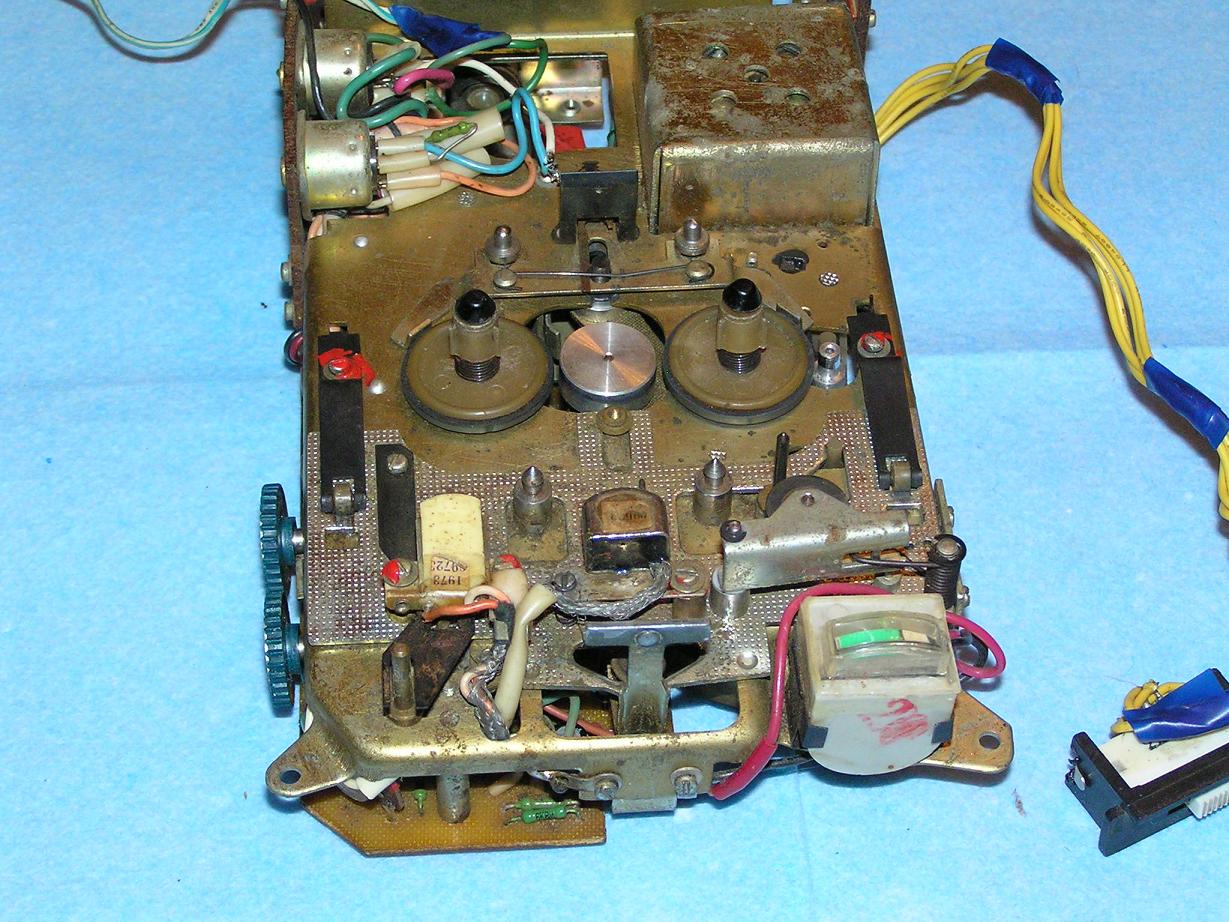

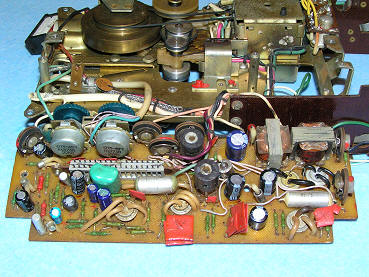

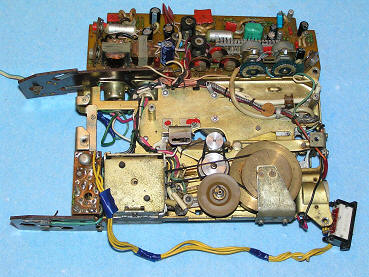

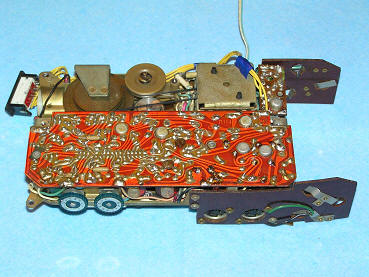

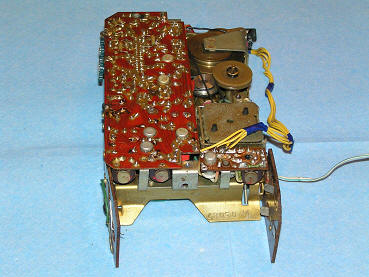

Фотографии можно увеличивать





На фото слева виден переключатель скорости движения ленты



На фото видна дата изготовления, и цена - 170 руб.



Сравните копию с оригиналом. Справа Philips EL 3302



Электрическая схема магнитофона Спутник 401



За основу электросхемы магнитофона "Спутник 401" была взята схема Philips EL 3301. На фото внизу схема Philips EL 3301 из книги Д. Чабаи "Кассетные магнитофоны"
