Fi-Cord 101S

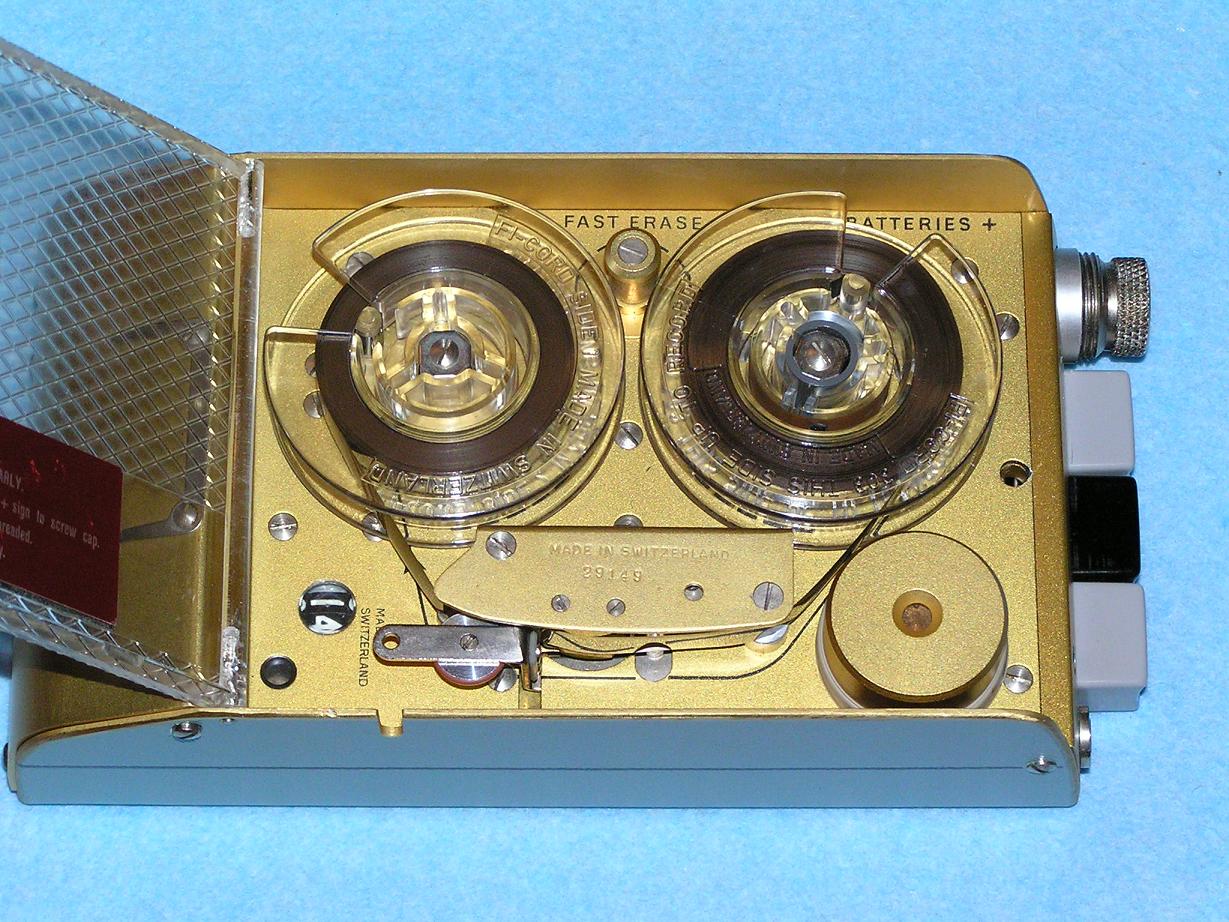

      Fi-Cord 101S.     Портативный катушечный диктофон. Выпускался в начале 60-х годов компанией  “Stellavox”, Швейцария. По сравнению с большинством других подобных аппаратов того времени, сделан он очень качественно. В нем присутствуют все функции полноценного магнитофона, такие как стабилизация скорости движения ленты, перемотка вперед и назад, встроенный микрофон, он же динамик, счетчик ленты. В заглушке батарейного отсека имеется разъем (Jack 3,5 мм) для подключения дистанционного управления. Среди аксессуаров предусмотрен внешний динамик с усилителем, для подключения которого есть контакты в торце корпуса.

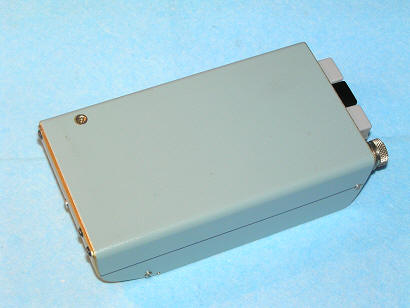

     Размеры диктофона 152 х 84 х 42 мм. Вес около 800 г. Питание 3 v, две батарейки типа АА. Катушки диаметром 5 см (2 дюйма) вмещают ленту на 25 минут записи. Корпус изготовлен из анодированного алюминия, по-швейцарски аккуратно, с множеством красивых хромированных винтиков. Дизайн конечно не современный, но придраться не к чему, всё продумано и функционально. Кинематика так же хороша, как и внешний вид. Оригинальный механизм выполнен очень технологично. Подобного качества механику я видел только в диктофонах серииMinifon”, производившихся в Германии с 1951 по 1962 годы.

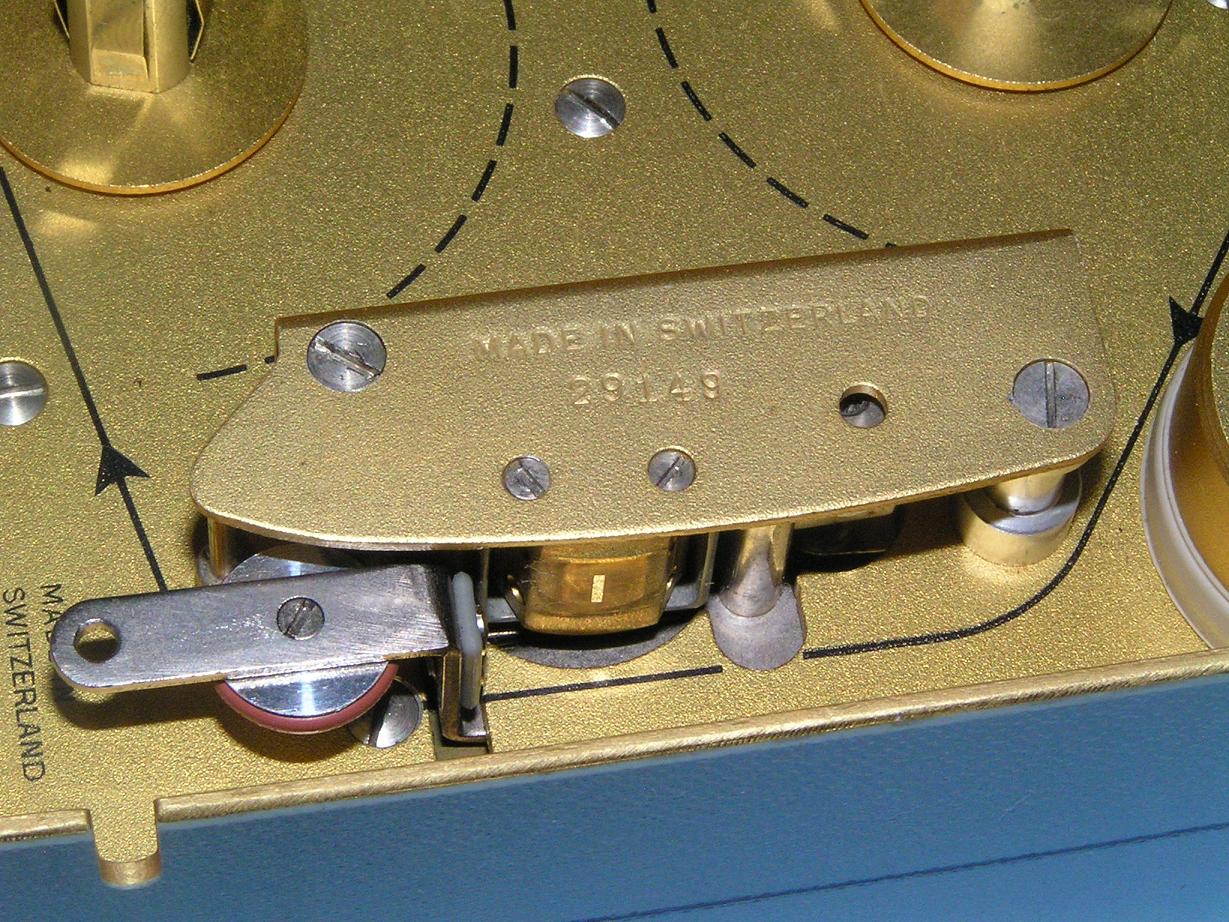

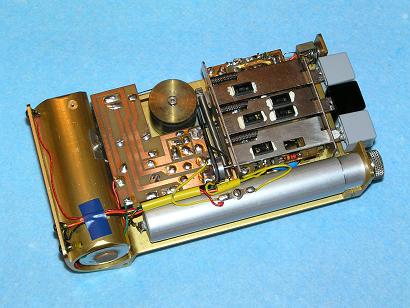

     В кинематике Fi-Cord использован двигатель с электронной стабилизацией скорости вращения. Активными элементами стабилизатора скорости являются два транзистора AC153 и лампочка накаливания, которая одновременно является индикатором работы. Для нее сделано специальное окошко рядом со счетчиком ленты. В кинематике используется два резиновых пассика. Один, основной, плоский, передает движение на узлы подмотки, и на оригинальный маховик, состоящий из двух частей, вращающихся в противоположных направлениях. Фактически это два маховика, расположенные один над другим на одной оси. Второй пассик нужен для работы счетчика ленты. Очень интересен тон-ролик. Он выполнен в виде плоского шкива с одетым на него резиновым колечком. В целом кинематика обеспечивает хорошую стабилизацию скорости движения ленты.
     Для ускоренного стирания записи предусмотрена специальная стойка с магнитом. Она находится между катушками, и для того чтобы ей воспользоваться, надо соответствующим образом заправить ленту. Стирающую головку также заменяет магнит, но для такого рекордера этого вполне достаточно. Перемотка вперед и назад управляется одной кнопкой. Для пользования ею нужен некоторый навык, так как скорость и направление перемотки зависят от глубины ее нажатия. Всего кнопок 3 – listen (воспроизведение), record (запись), forward & back winds (перемотка вперед и назад). Для того чтобы зафиксировать любую кнопку в нажатом положении надо нажать ее вперед до упора и вниз. Такая простота не воспринимается, как неудобство.

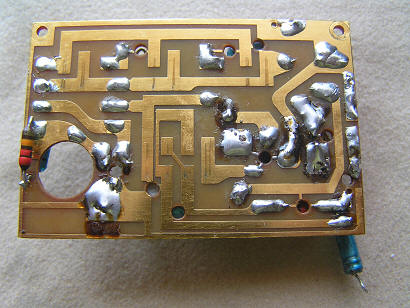

     В целом по механике всё хорошо, чего нельзя сказать об электронике. Такой простой электросхемы я не видел ни в одном известном мне рекордере (кроме Tinico). Усилитель собран на 3-х германиевых транзисторах (ES3124 - 1 шт, ES3125 - 2 шт) и одном трансформаторе. Качество микрофона (он же динамик) оставляет желать лучшего. Чувствительности явно недостаточно, и для нормальной записи приходится пользоваться внешним микрофоном. В качестве динамика он тоже слабоват. Чтобы что-то расслышать, надо подносить его непосредственно к уху. Лучше пользоваться наушником. Кстати, регулятор громкости в схеме не предусмотрен. В целом же, учитывая хорошую стабилизацию скорости, качество записи речи можно считать хорошим.

     Для приведения аппарата в рабочее состояние потребовалась замена высохших электролитических конденсаторов, и резинового колечка тон-ролика. Также пришлось почистить батарейный отсек, в котором находились две потекшие ртутные батарейки Mallory Duracell типа ZM-9 по 1,4 v.  Дата изготовления на батарейках, к сожалению отсутствует.

Фотографии можно увеличивать

Демонстрационный ролик

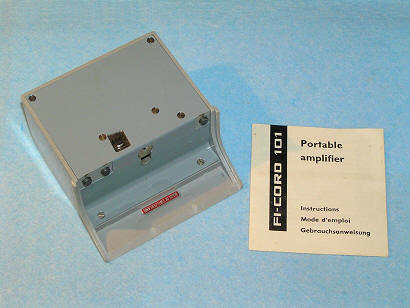

Для рекордеров Fi-Cord 101 производили внешние динамики с регулятором громкости и усилителем на трех транзисторах (AC128 - 2 шт., OC75) и одном трансформаторе. Фотографии его конструкции размещены внизу страницы. Звучит такая мини колонка достаточно громко.

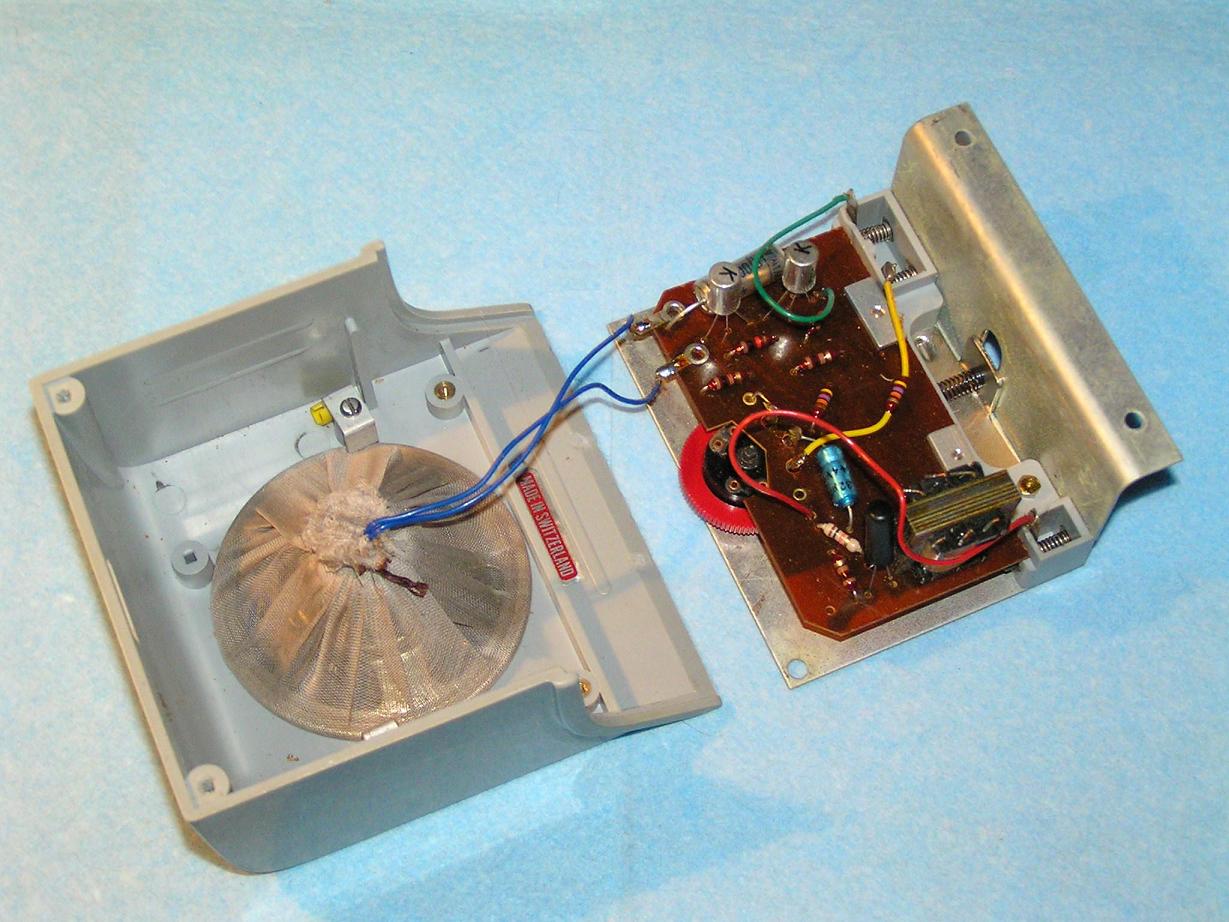

На фото ниже конструкция мини колонки Fi-Cord 101 с усилителем

В 50-60-х годах пользовались ртутными батарейками большой емкости. Эти батарейки были в моем рекордере, когда я его купил. Конечно они были потекшими, но корпуса сохранились хорошо.
