Philips EL 3302A/15G





     Philips EL 3302.     Портативный кассетный магнитофон. Производить их начали в 1966 году, а данный аппарат изготовлен в апреле 1969 года. Также известно, что модель Norelco Carry-Corder '150' аналогичная модели Philips EL 3300 была презентована в США еще в 1964 году. Эти, и другие подобные магнитофоны являются развитием самой первой серийной модели кассетного (компакт кассетного) магнитофона в мире. Это был Philips EL 3300, появившийся в 1963 году, вместе с появлением компакт кассет. Форма и общая компоновка магнитофона оказались настолько удачными, что в дальнейшем подобные аппараты много лет производились в разных странах в большом количестве. При этом конструкции конечно несколько изменялись, но все они оставались внешне похожими на самый первый Philips EL 3300. В СССР с 1969 года также выпускались подобные магнитофоны под названием "Десна", а с 1972 года - "Спутник 401" и "Легенда 401".
     Philips EL 3302A/15G, который Вы видите на фотографиях, был изготовлен в Австрии, и достался мне в отличном состоянии. Для восстановления его работоспособности потребовалась только замена резиновых пассиков, и чистка контактов батарейного отсека. Оригинальные пассики от времени превратились во что-то напоминающее смолу, и всё это пришлось долго отчищать. Конструкция магнитофона не сложная, но обеспечивает все минимально необходимые функции. Управление режимами осуществляется одним рычажком, который можно сдвигать в четырех направлениях. Объяснять подробно как это работает, думаю нет необходимости, так как подобные магнитофоны раньше были в каждом доме.
     Габариты 200 х 114 х 60 мм. Вес без батареек 1 кг. Питание 7,5
v, пять батареек типа С. Скорость движения магнитной ленты 4,7 см/с. Ширина ленты 3,81 мм. В кинематике используются два пассика. Электросхема собрана на девяти транзисторах, два из которых используются в стабилизаторе скорости двигателя. Имеются,- микрофонный и линейный входы, линейный выход, выход на внешний динамик, раздельные регулировки громкости и уровня записи, стрелочный индикатор уровня записи и питания. Также предусмотрено подключение сетевого адаптера.
     Общее впечатление от аппарата очень хорошее, и сейчас он находится в отличном рабочем состоянии. Надо сказать, что и отечественные аналоги работали вполне прилично, пока не ломались. Проблемы же восновном возникали с компакт кассетами, которые в СССР были очень низкого качества, и постоянно заедали.

Видеообзор

Фотографии можно увеличивать

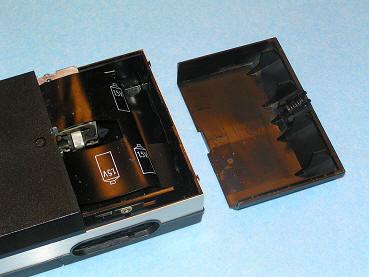

На увеличенных фото видны остатки старых пассиков.

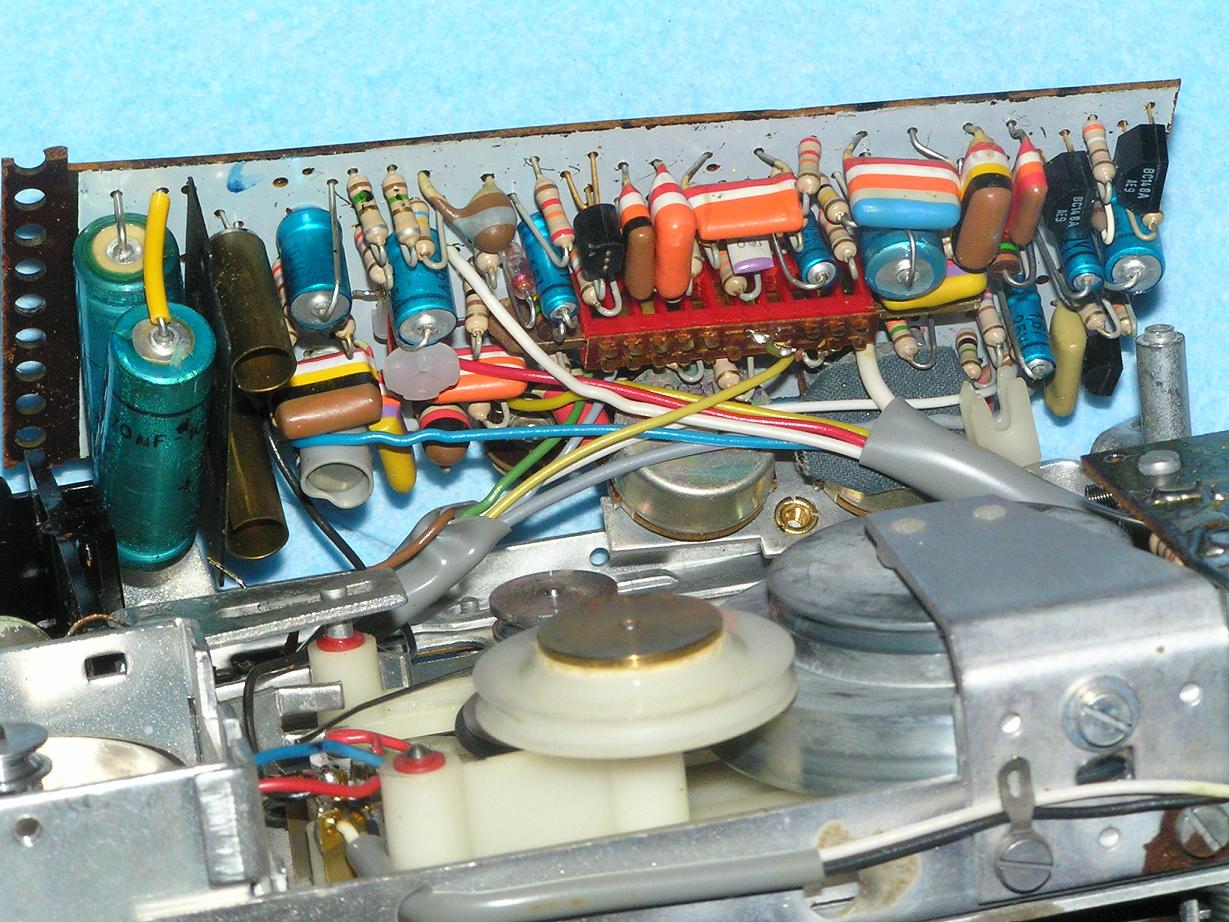

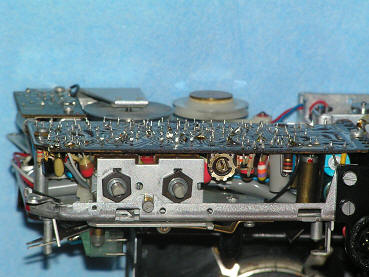

На фото слева кинематика с новыми пассиками. На фото справа плата стабилизатора скорости двигателя.

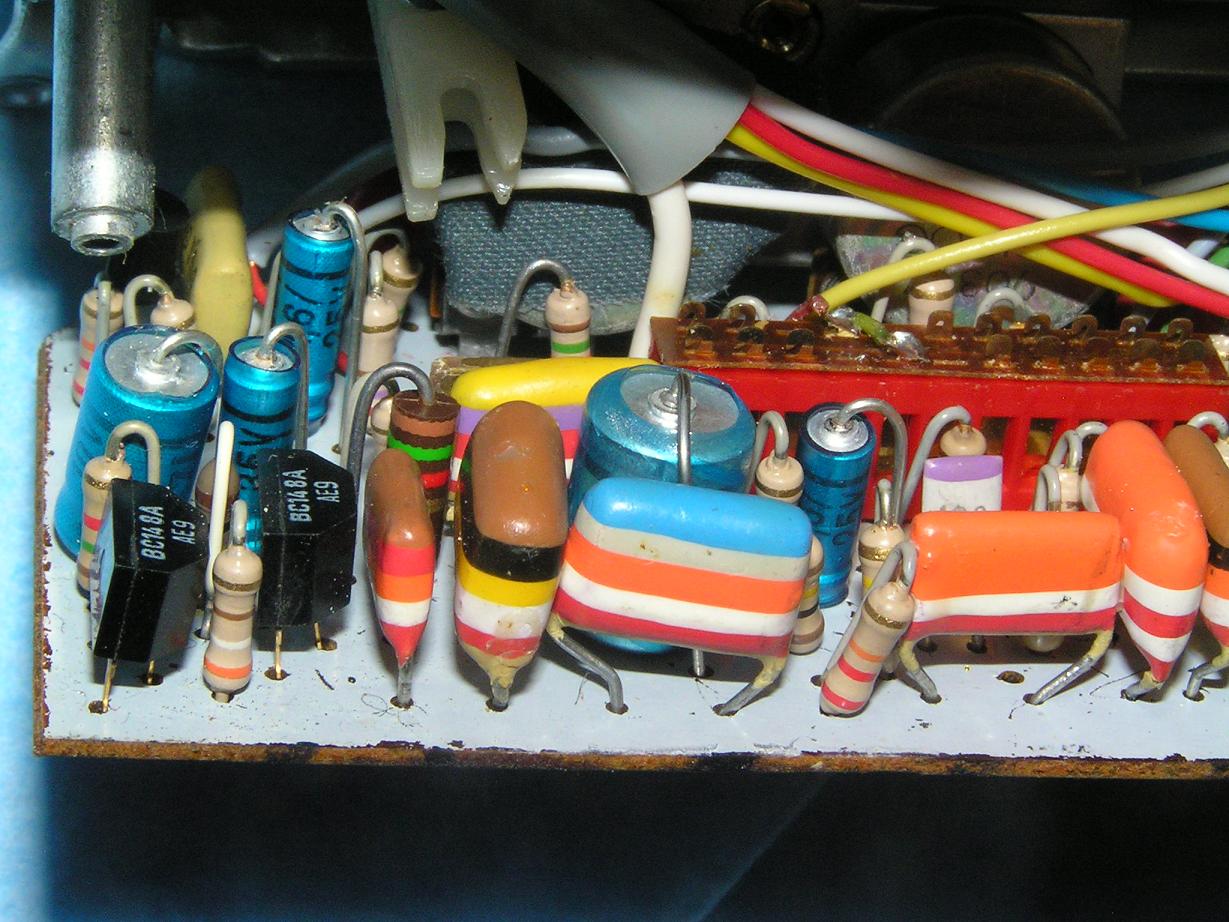

Плата универсального усилителя, включающая генератор стирания. На трех из семи транзисторов усилителя можно прочитать маркировку. Это BC148A (2 шт.), и A158B (1 шт.). Также на фото слева виды уже очищенные от резины ролики.



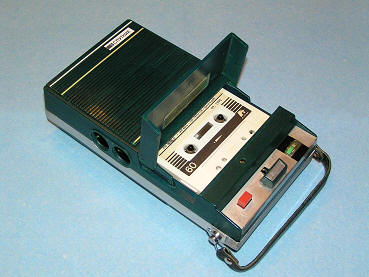

Сравните. На фото справа отечественный Спутник 401.

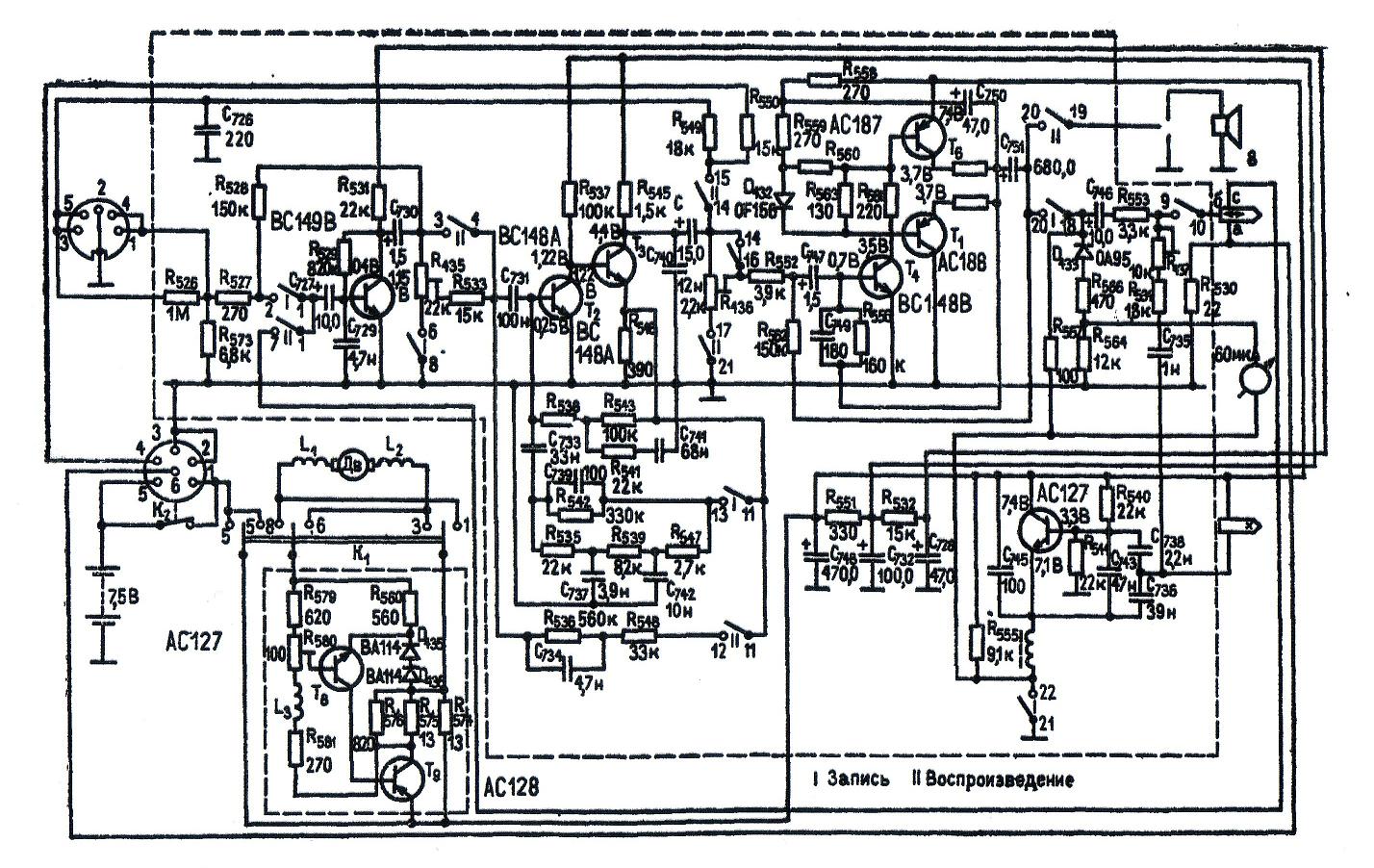

Электрическая схема магнитофона Philips EL 3302, скопированная из книги Д. Чабаи "Кассетные магнитофоны"
