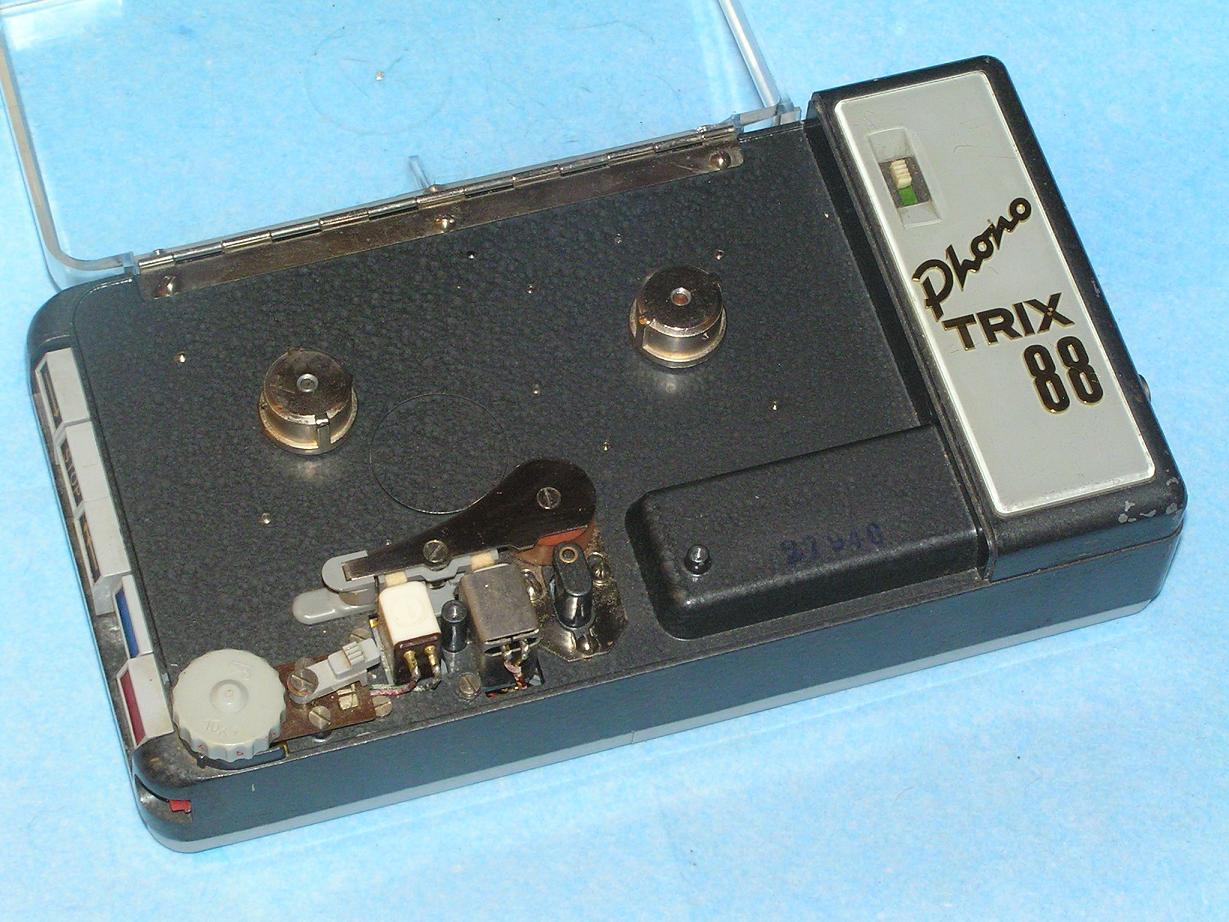

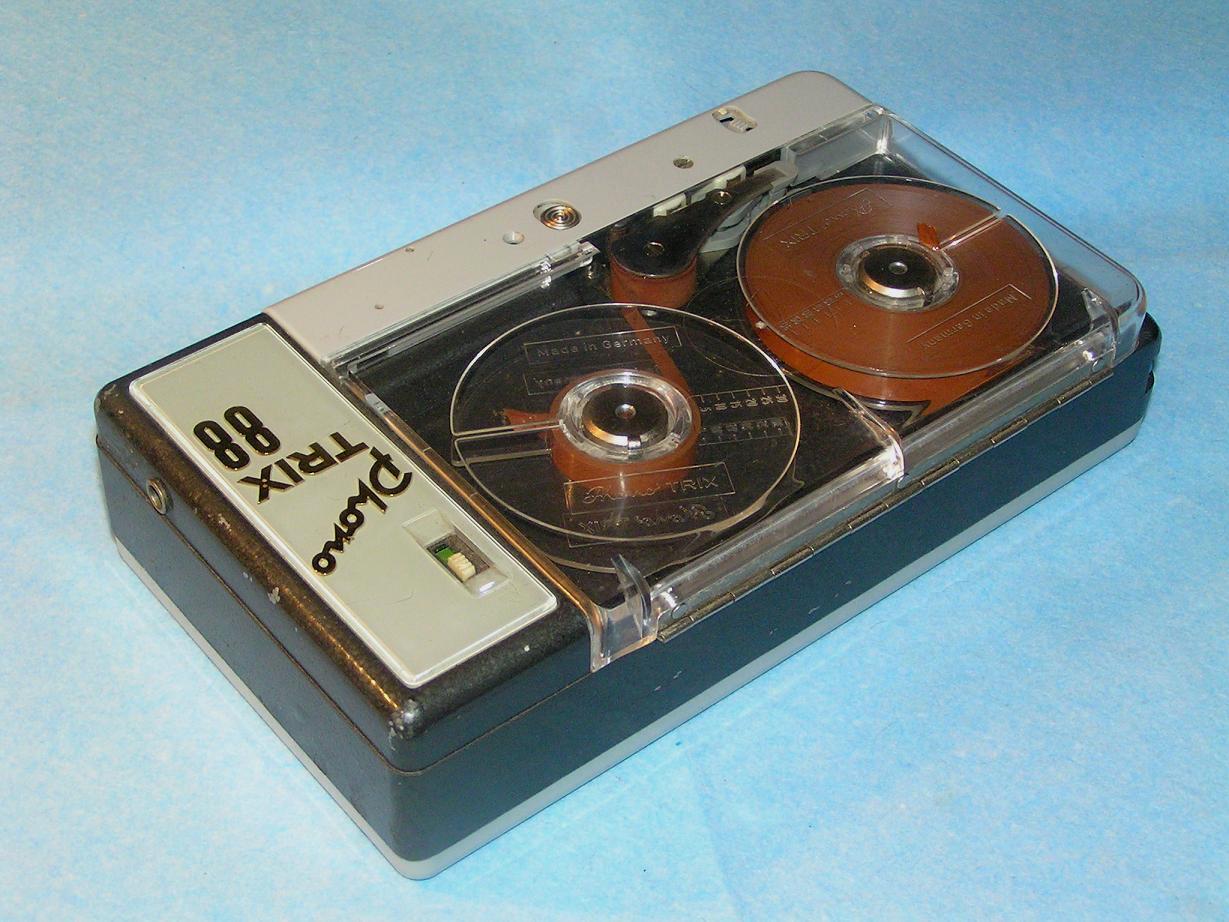

Phono TRIX 88

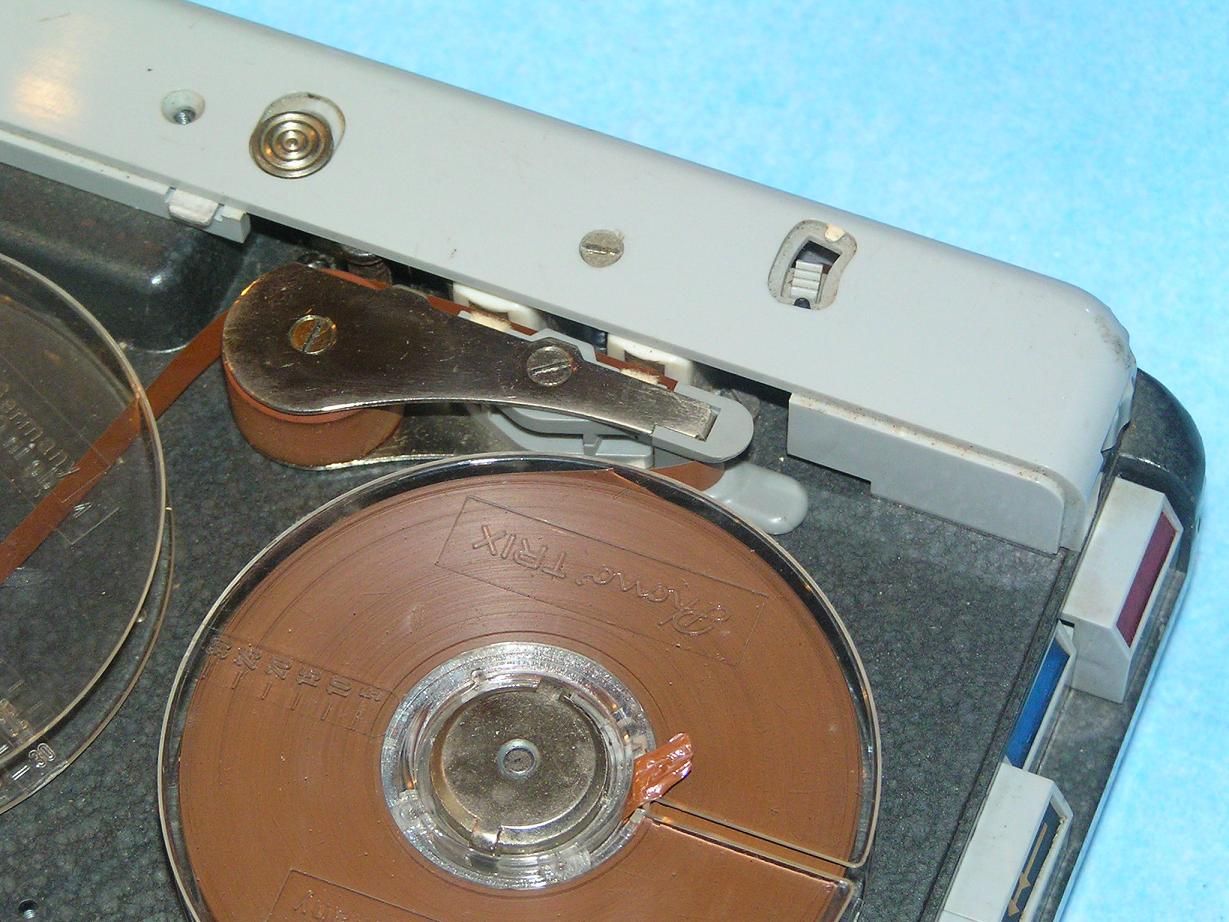

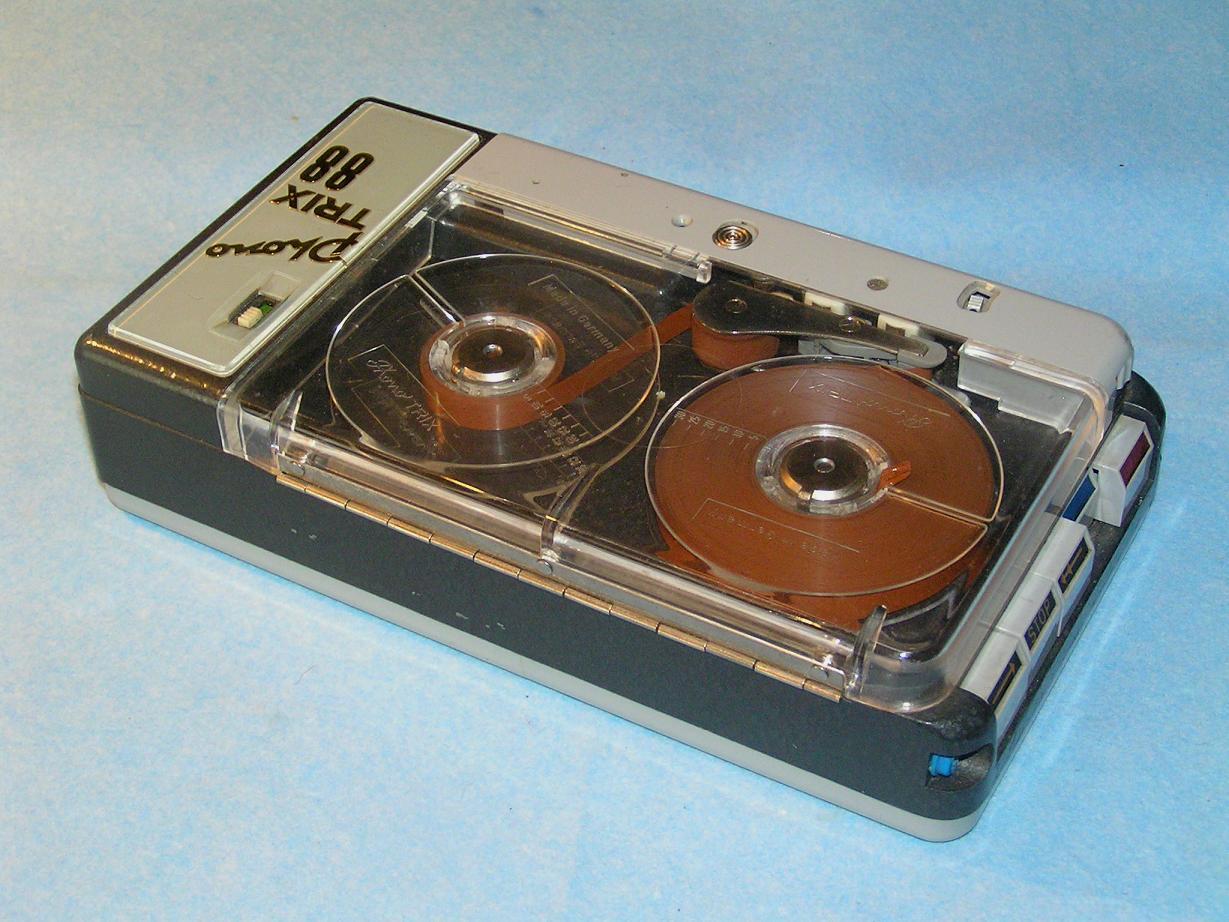

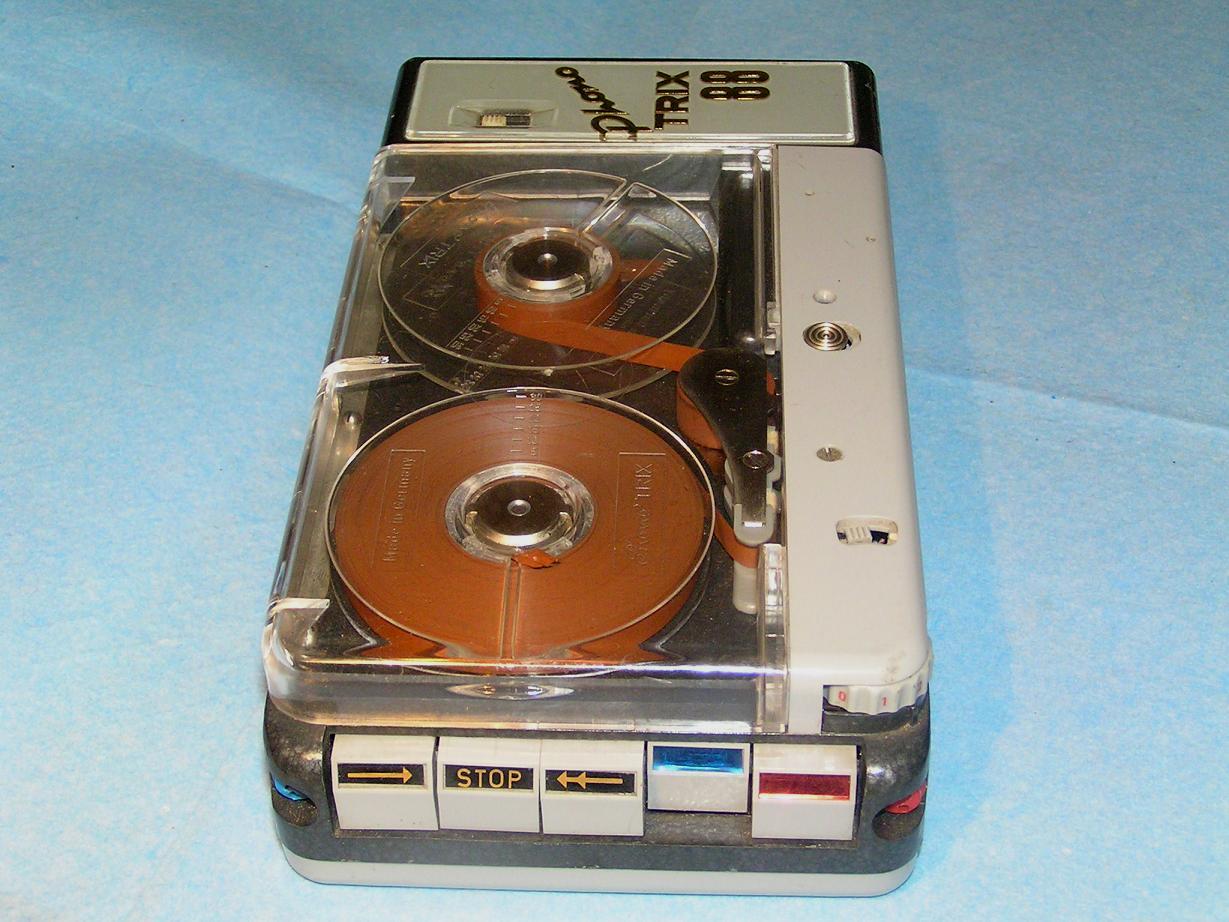

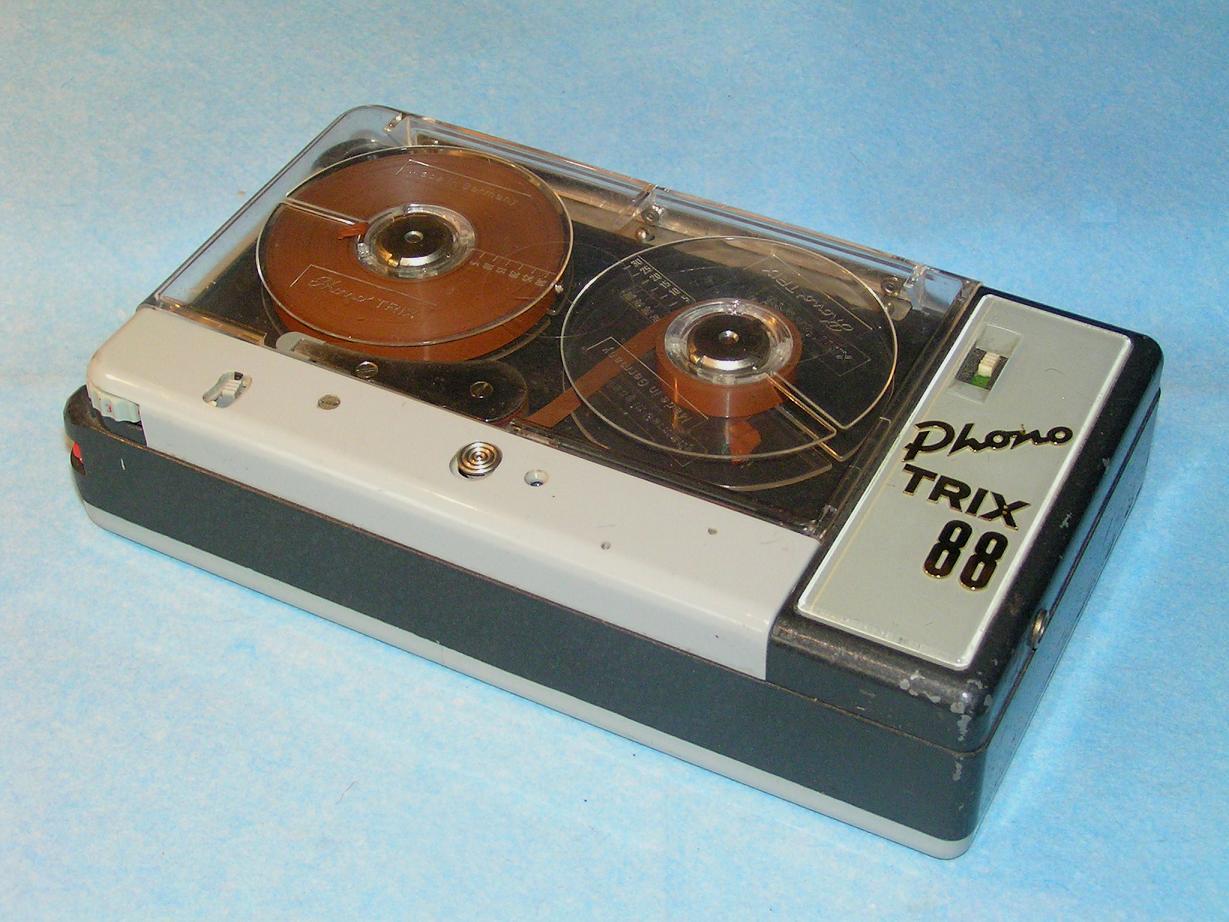

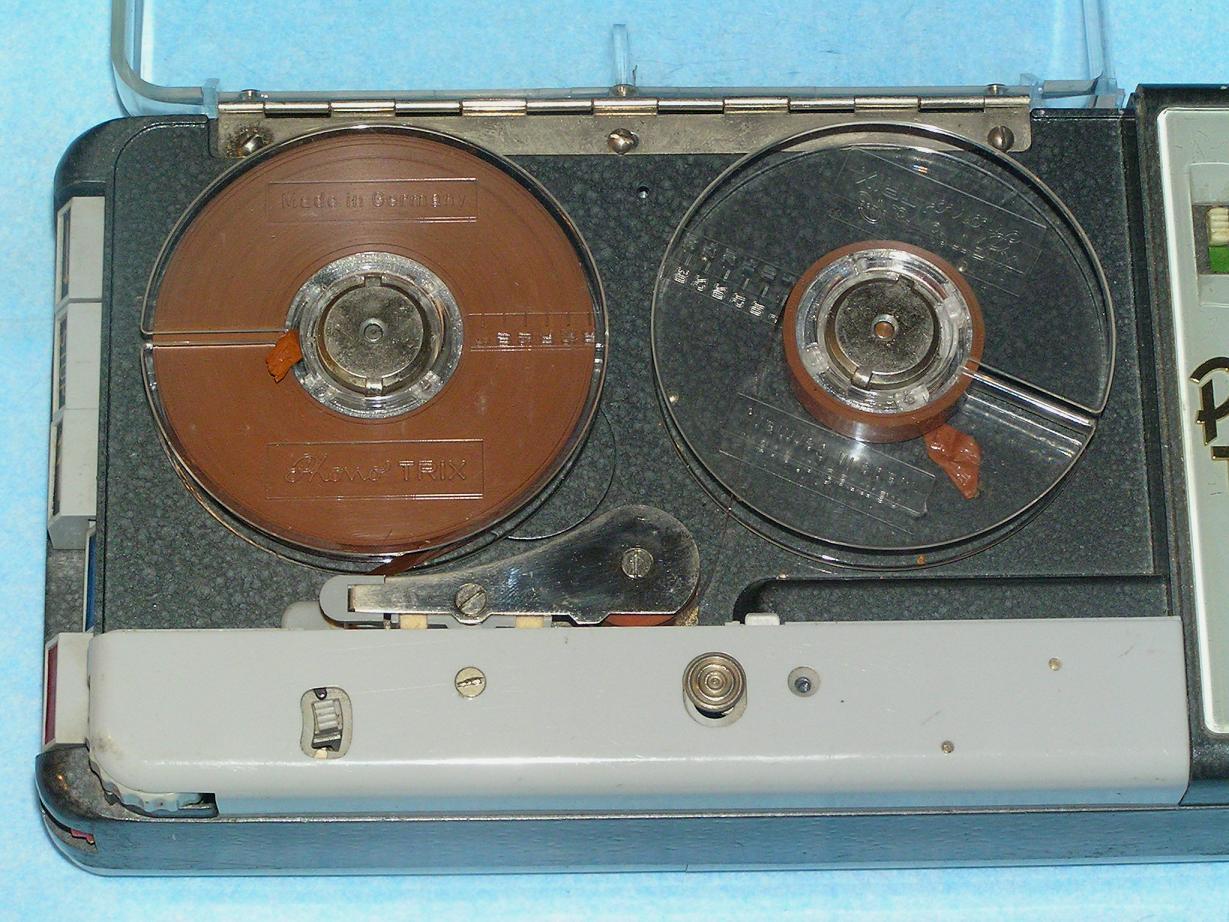

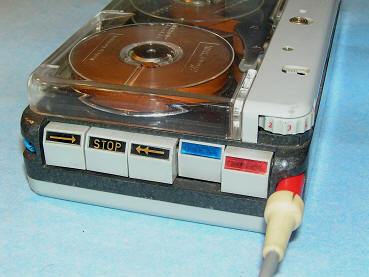

     Phono TRIX 88.    Портативный катушечный диктофон. Его называли также карманным, но карман для него должен быть очень большим. Производились они в Германии с 1961 года, и были альтернативой более дорогим диктофонам Minifon. В США Phono TRIX 88 продавали всего за 139,95 $. Габариты диктофона - 197 х 106 х 48 мм. Вес без батареек 1,14 кг. Питание двигателя 4,5 v, три батарейки типа C. Питание электросхемы 4,5 v, три батарейки AA. В диктофоне используются катушки диаметром 66 мм и магнитная лента шириной 1/4 дюйма. Скорость движения ленты стабилизирована, и равна 1,7/8 дюйма в секунду. На катушку (128 метров ленты) можно сделать до 70 минут записи (2 х 35 мин.). Стоила такая катушка 2,5 $. Электросхема собрана на 6 транзисторах. В универсальном усилителе, включающем генератор стирания и подмагничивания, используется пять транзисторов, OC74, или OC75 (2 шт.), TF65 (3 шт.), и один OC74 (OC75) используется в стабилизаторе скорости двигателя. Общее впечатление от диктофона хорошее, но называть его портативным, или карманным можно лишь с большой натяжкой. Если Minifon действительно можно спрятать под пиджаком, то Phono TRIX 88 поместится разве что только под пальто. В остальном аппарат вполне приличный, сделан по-немецки качественно и технологично, а конструкции всех узлов хорошо продуманы. Электросхема собрана на двух платах. Плата стабилизатора скорости двигателя расположена под батарейным отсеком, а плата усилителя над кинематикой, если смотреть снизу. Она соединяется с разводкой диктофона при помощи двух плоских пятиштырьковых разъемов. Разъемы для подключения аксессуаров расположены по обе стороны от кнопок управления, и имеют разный цвет. Входной разъем имеет красный цвет, выходной - синий. Разъем для подключения внешнего питания находится на торцевой стороне, рядом с батарейным отсеком. Также имеются два переключателя. Один переключает режимы питания,- от батарей, или от внешнего источника. Второй, расположенный рядом с регулятором громкости, включает режим дистанционного включения записи и паузу при воспроизведении. Для переключения режимов записи - воспроизведения служат две зависимые кнопки с цветными вставками. Нажатая синяя - воспроизведение, красная - запись. Во время записи звук транслируется на наушник. Качество работы диктофона во всех отношениях вполне приличное, примерно такое же, как у Minifon Attache, но в отличие от последнего, здесь отсутствует перемотка вперед.
     Аппарат был куплен

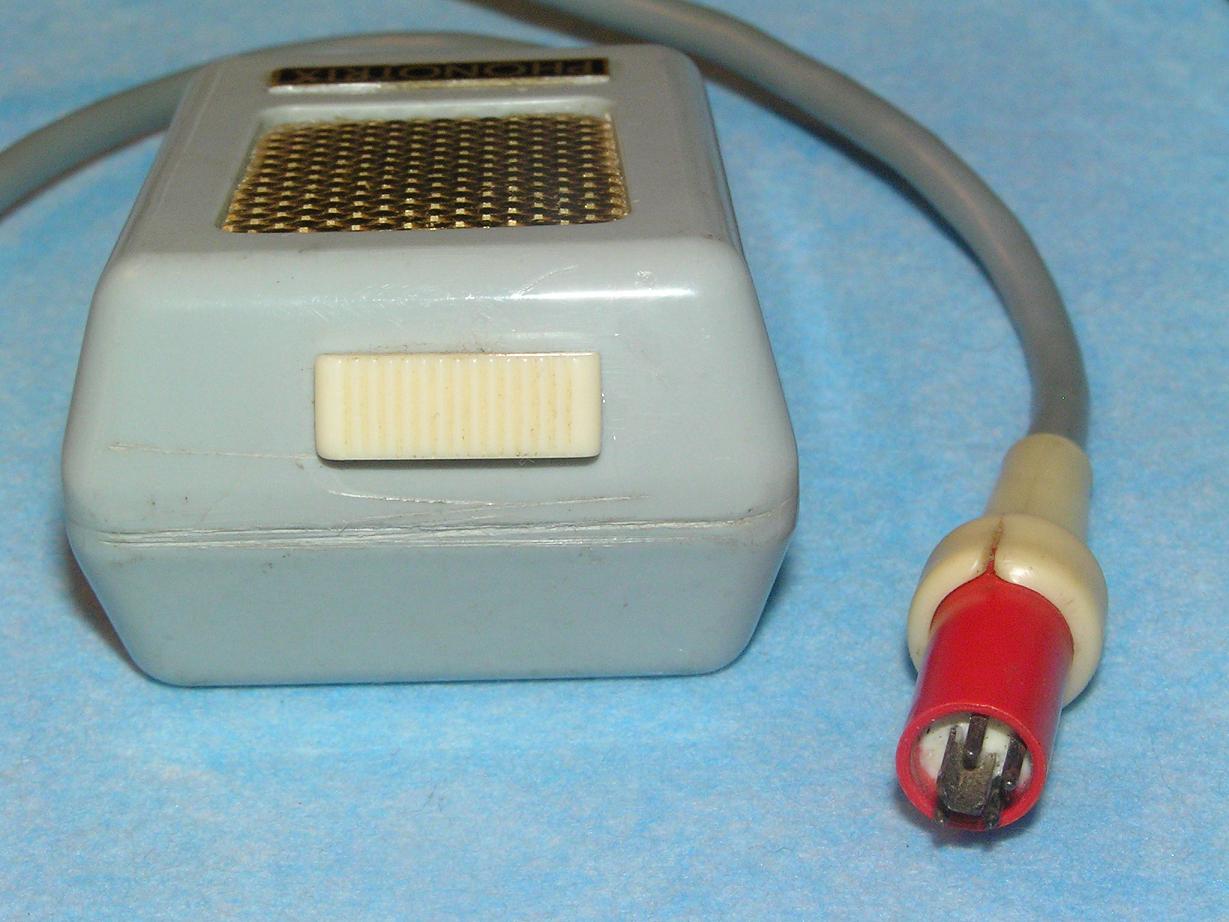

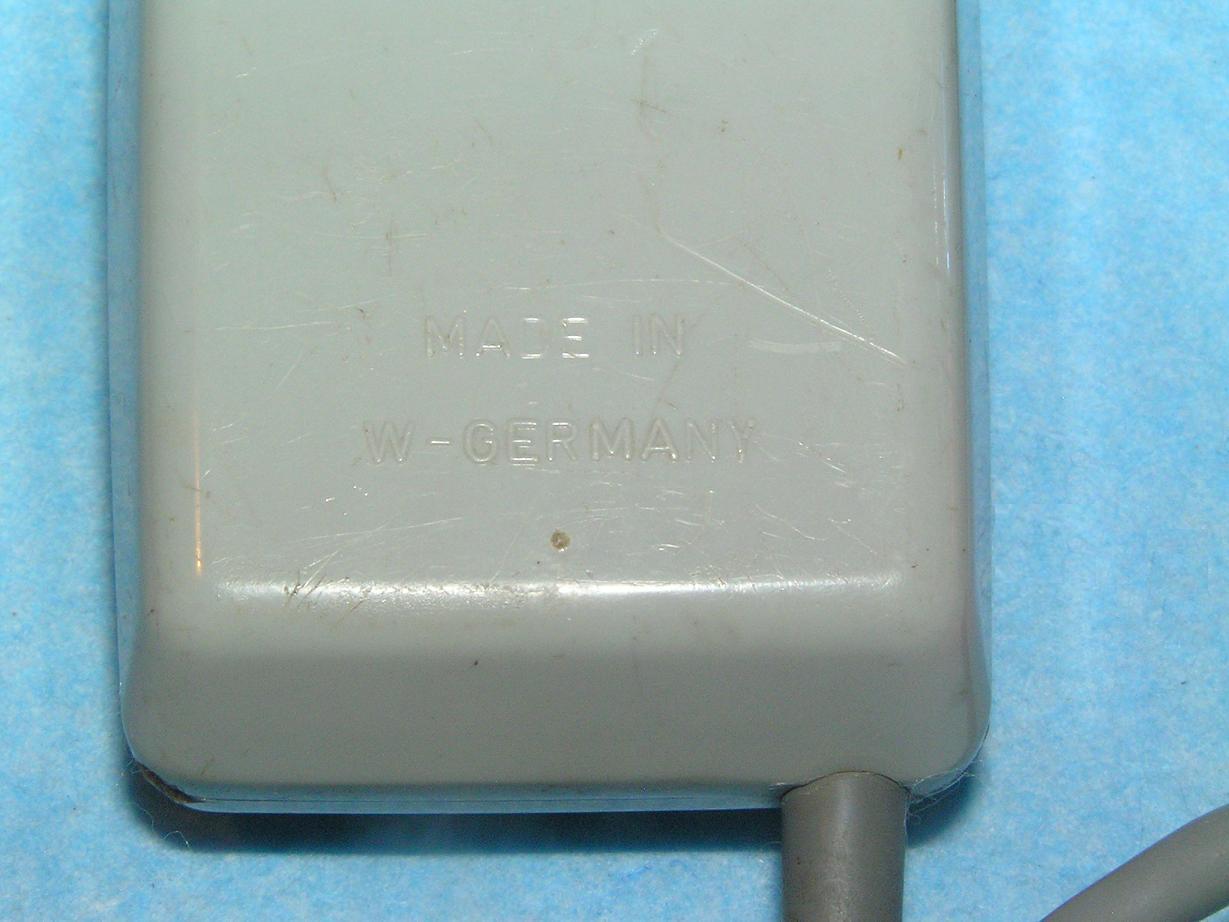

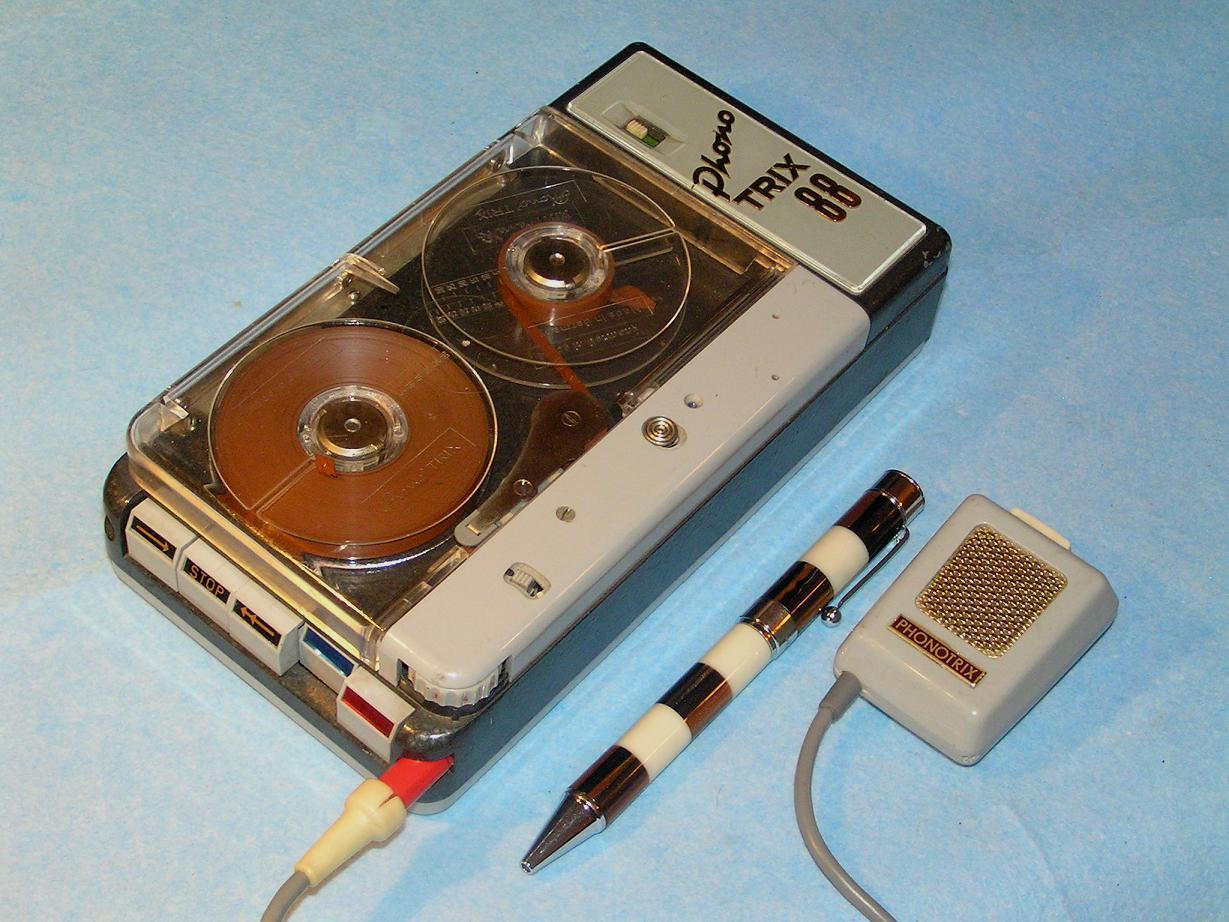

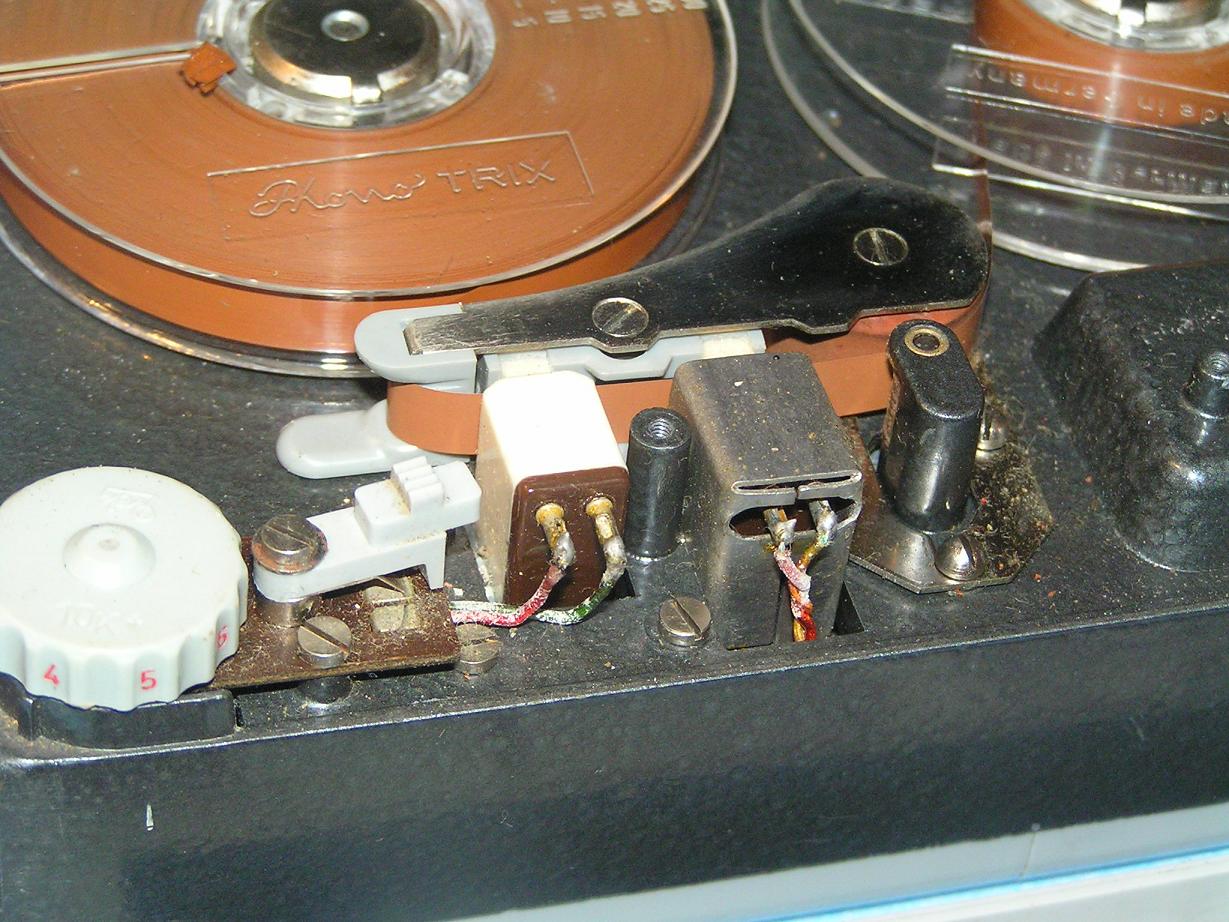

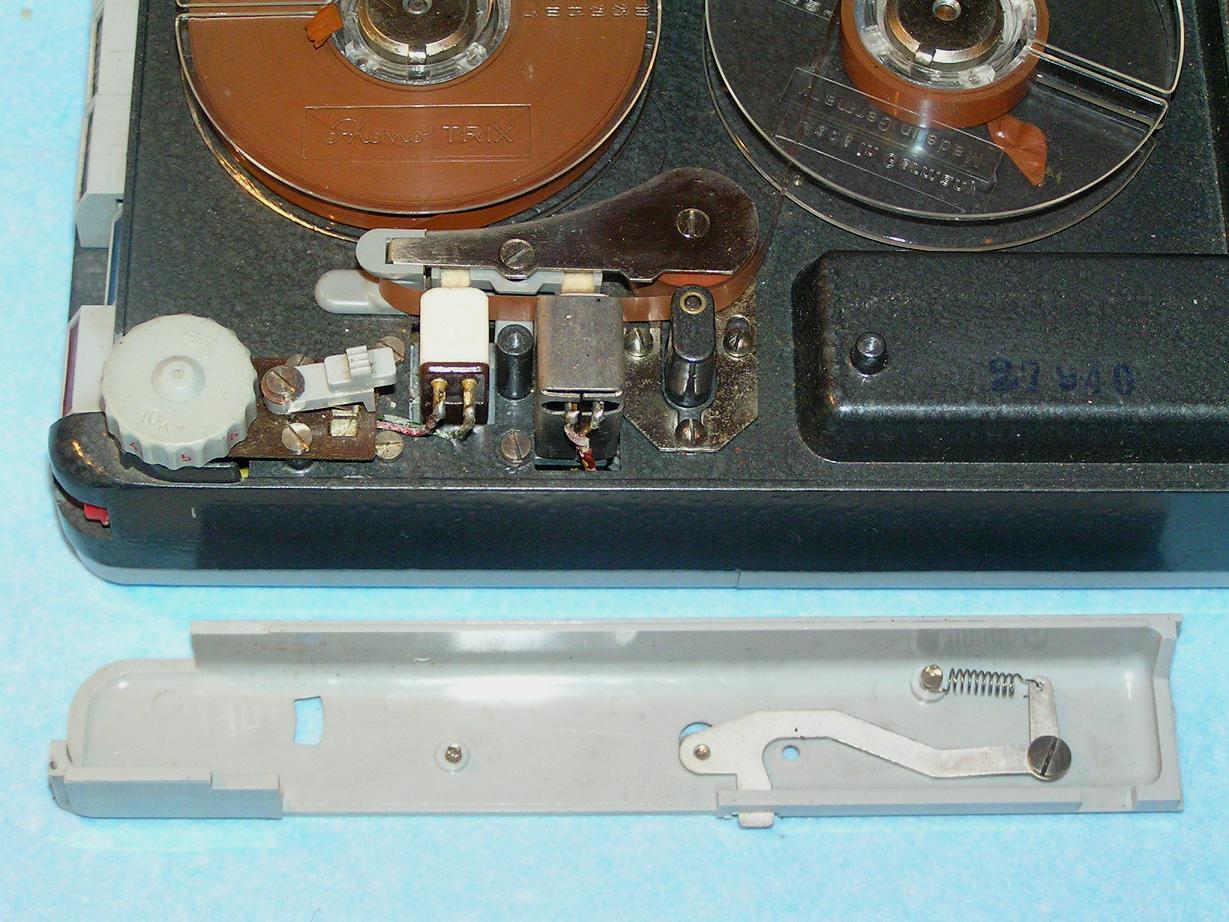

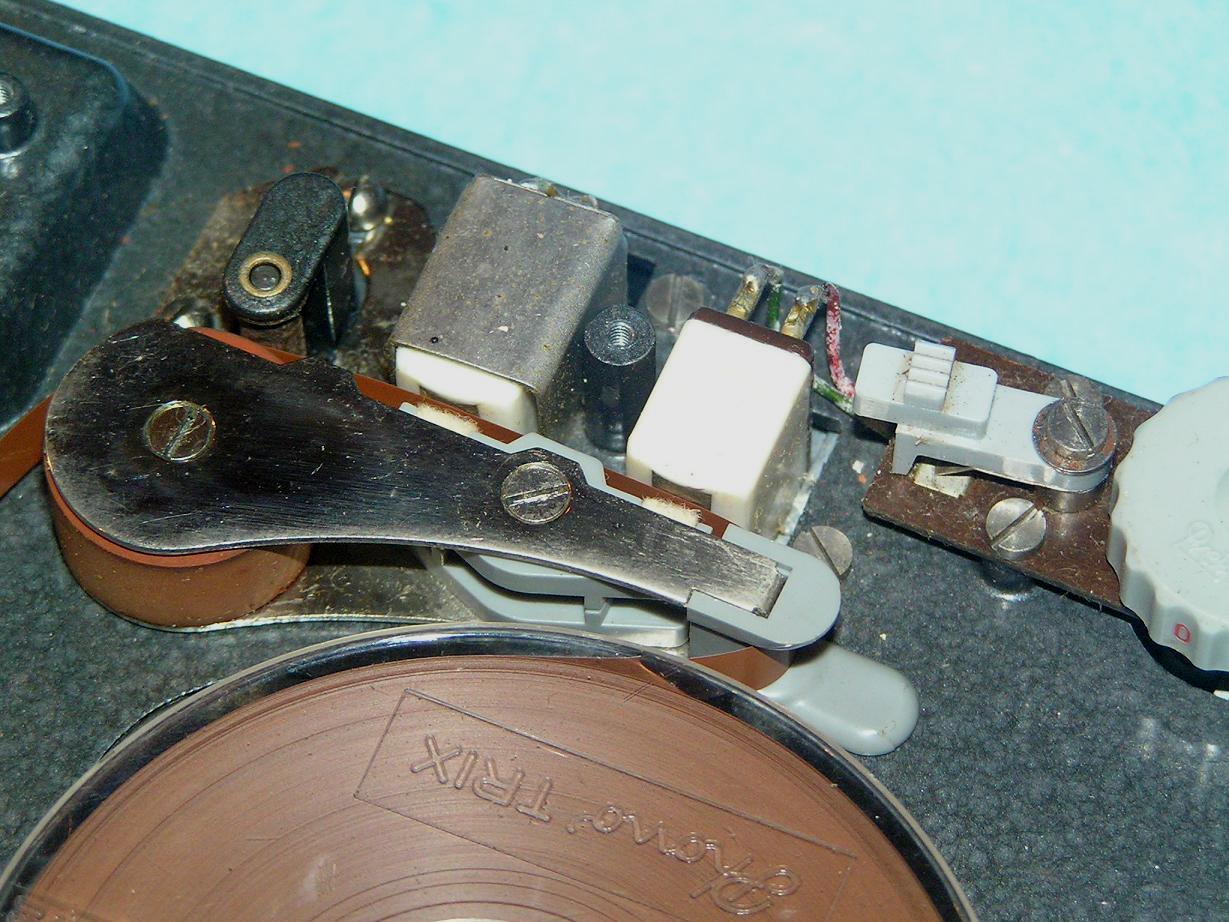

в рабочем состоянии. Потребовалась только чистка и смазка кинематики. В комплекте имеется оригинальный динамический микрофон с переключателем режимов микрофон - динамик. То есть микрофон также можно использовать в качестве динамика. Также этот переключатель служит для дистанционного управления при записи.
     Добавлю также, что точно такие же диктофоны производились под названием Felaphon TG 99.

Видеообзор

Фотографии можно увеличивать

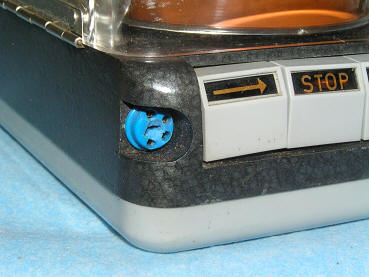

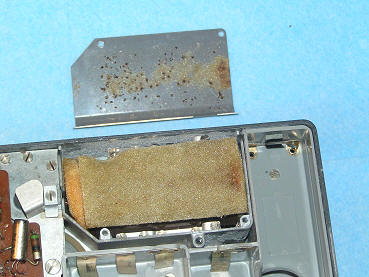

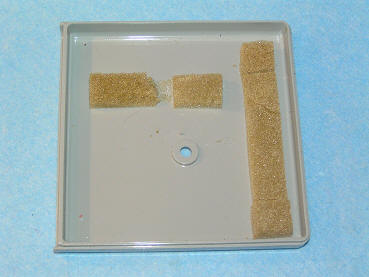

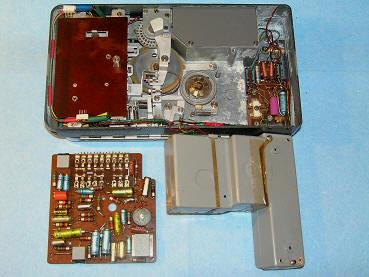

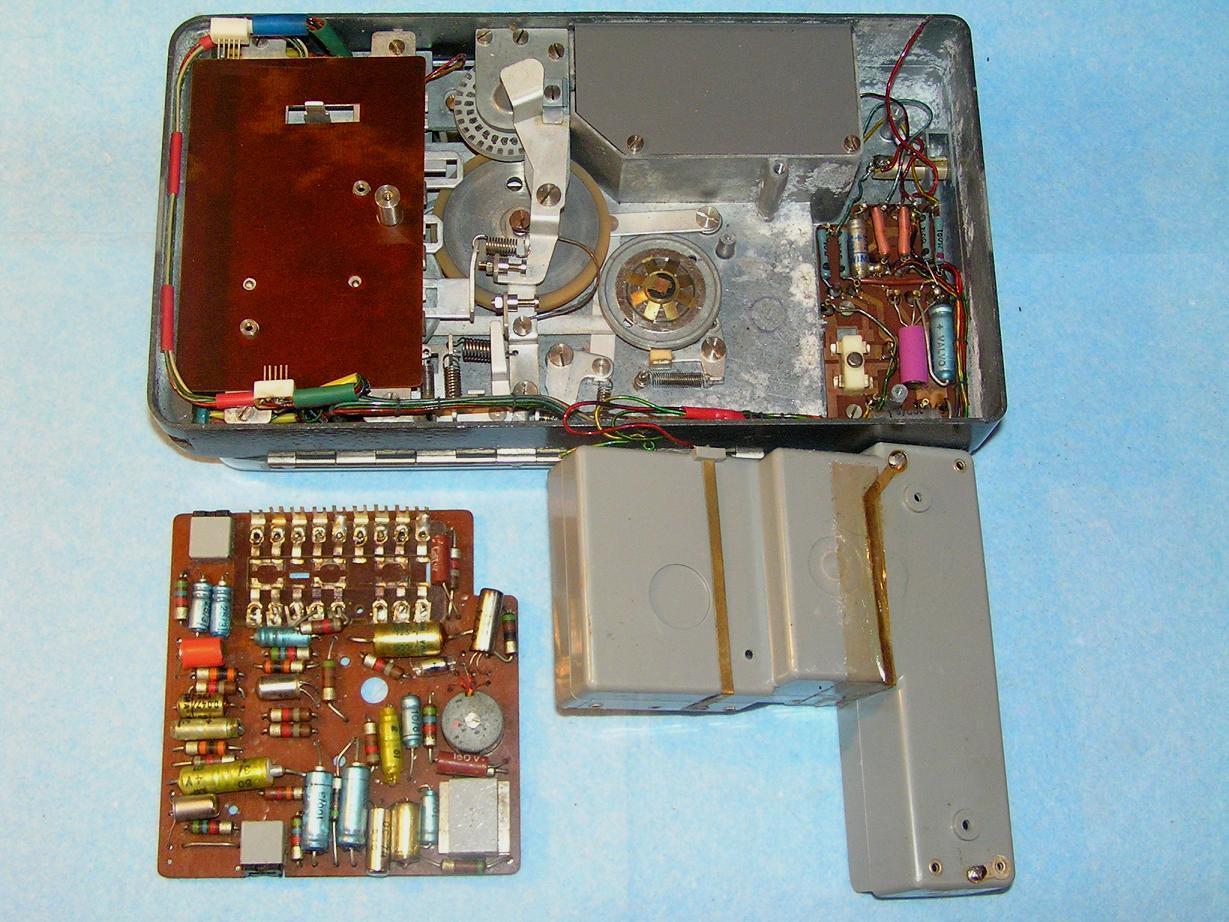

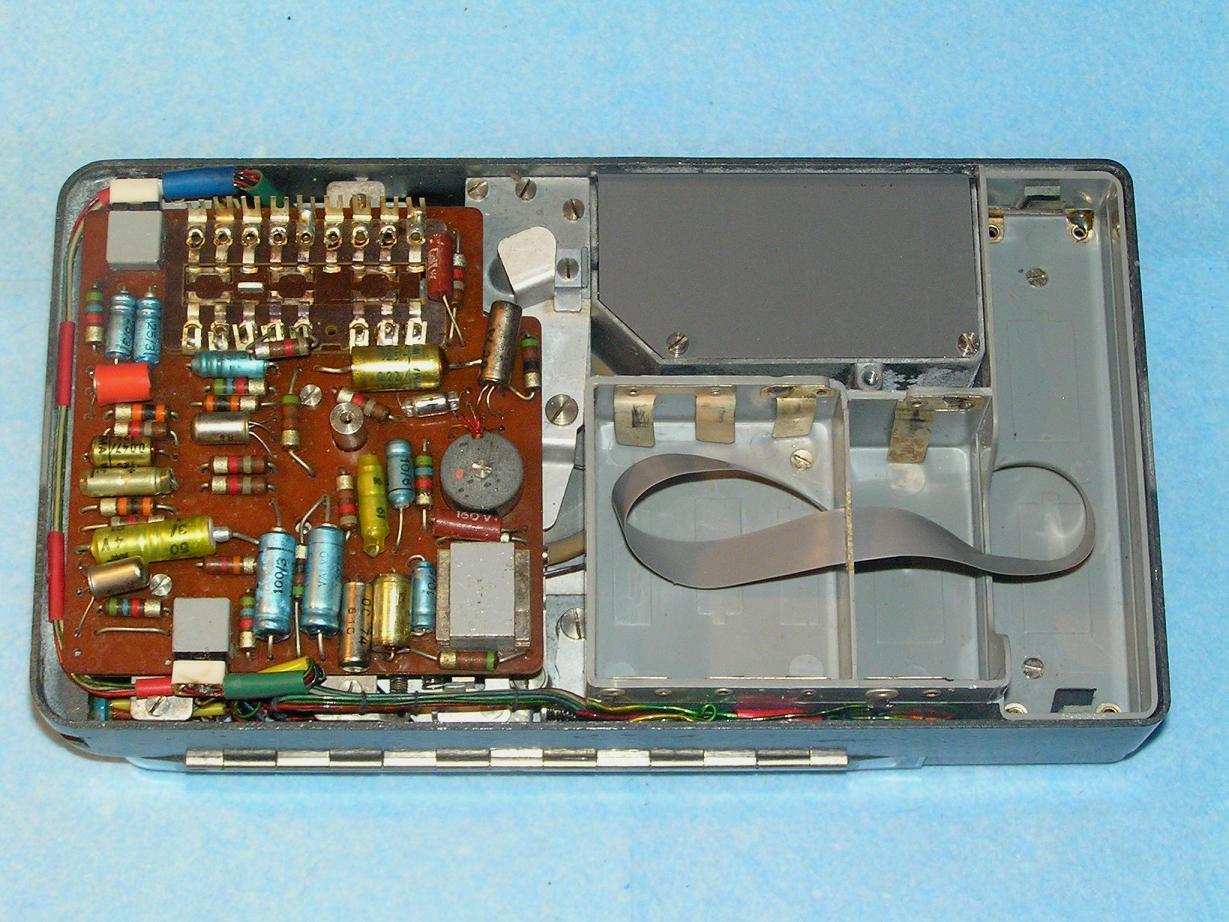

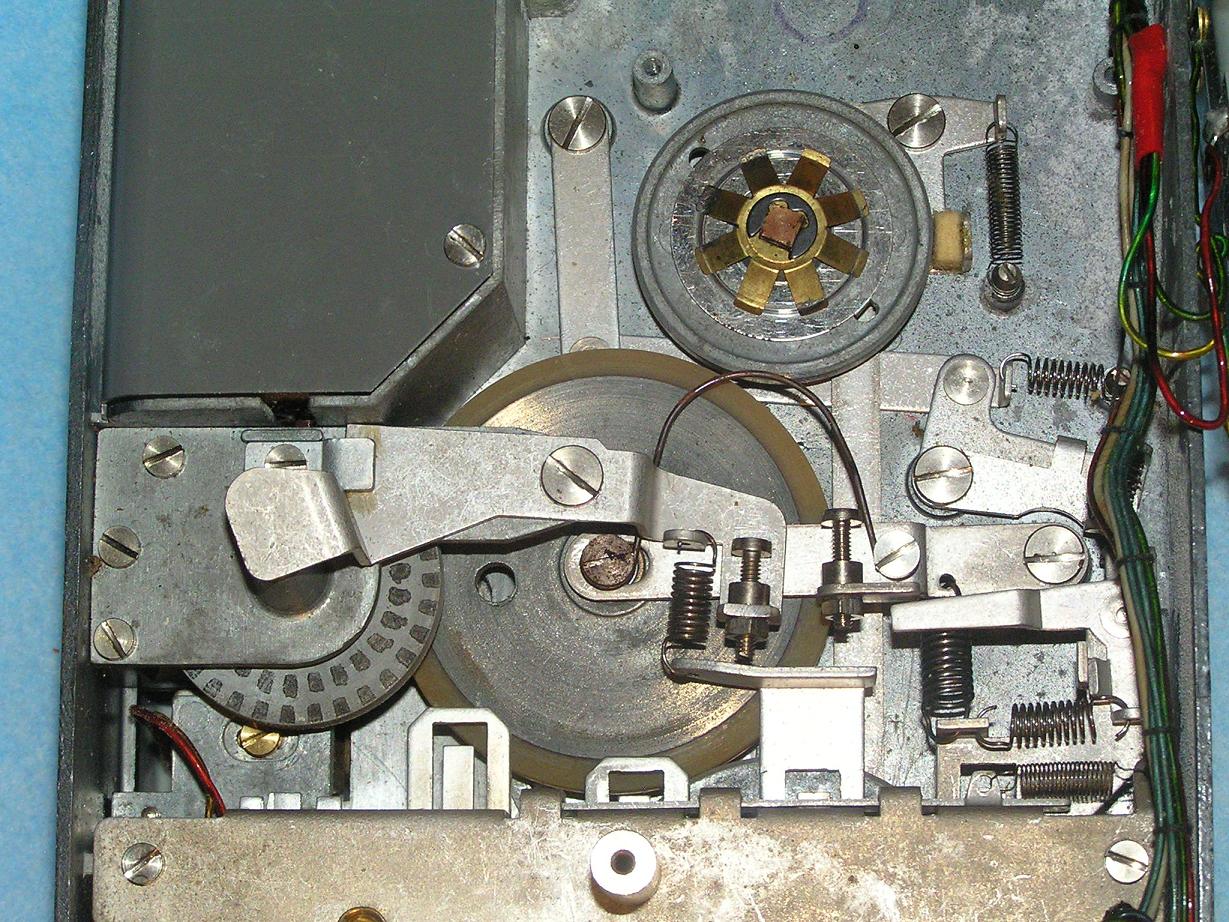

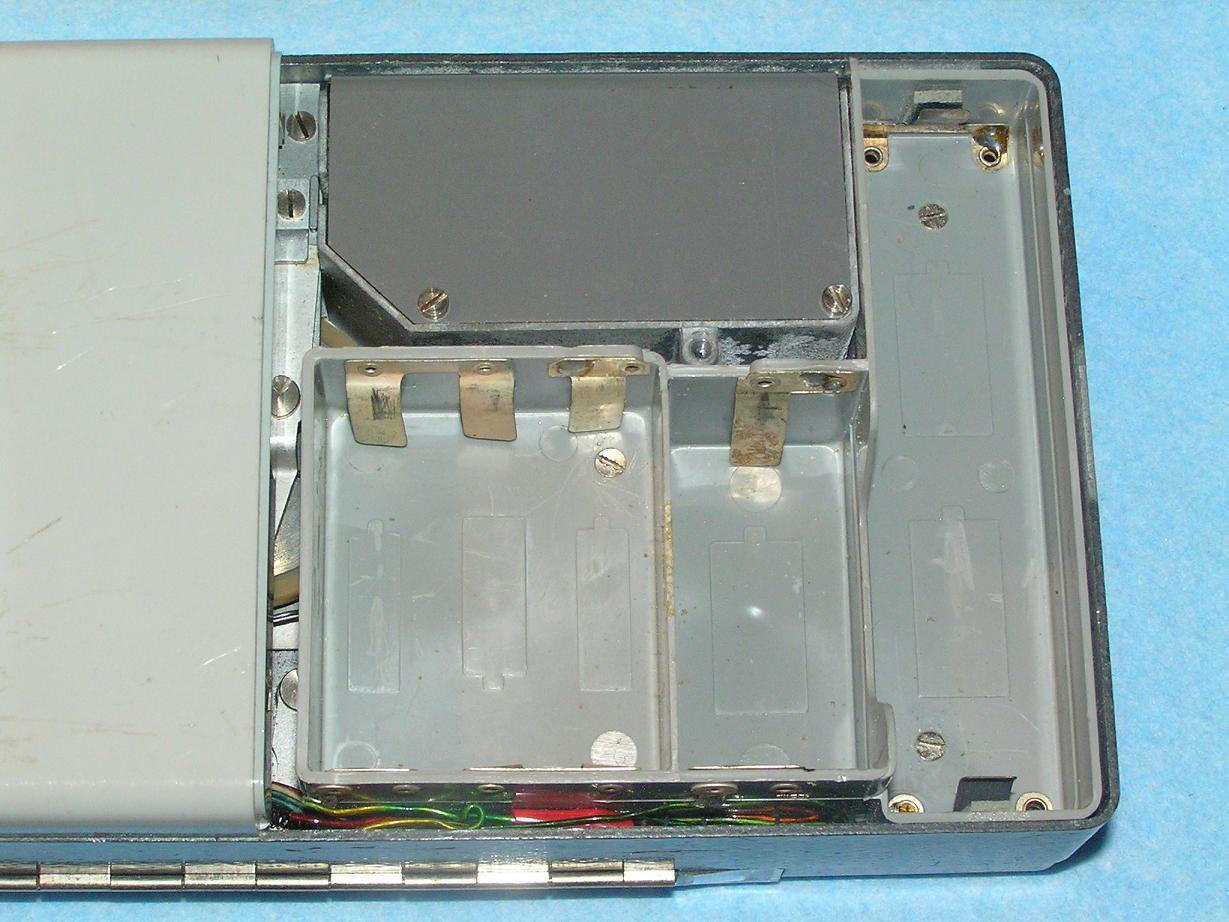

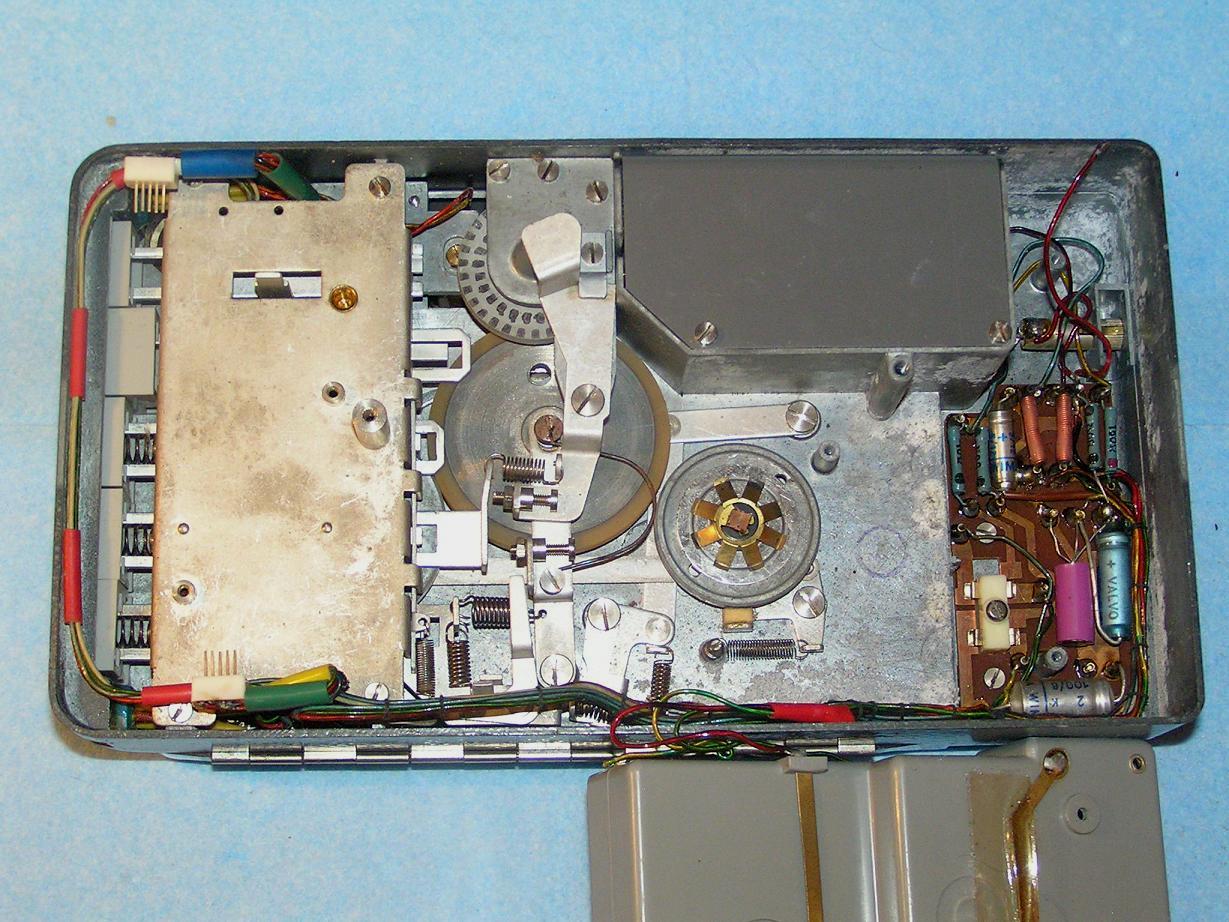

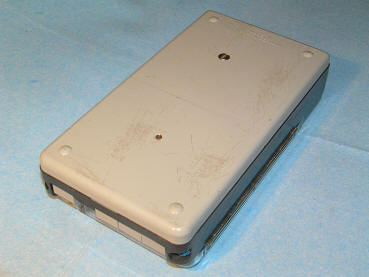

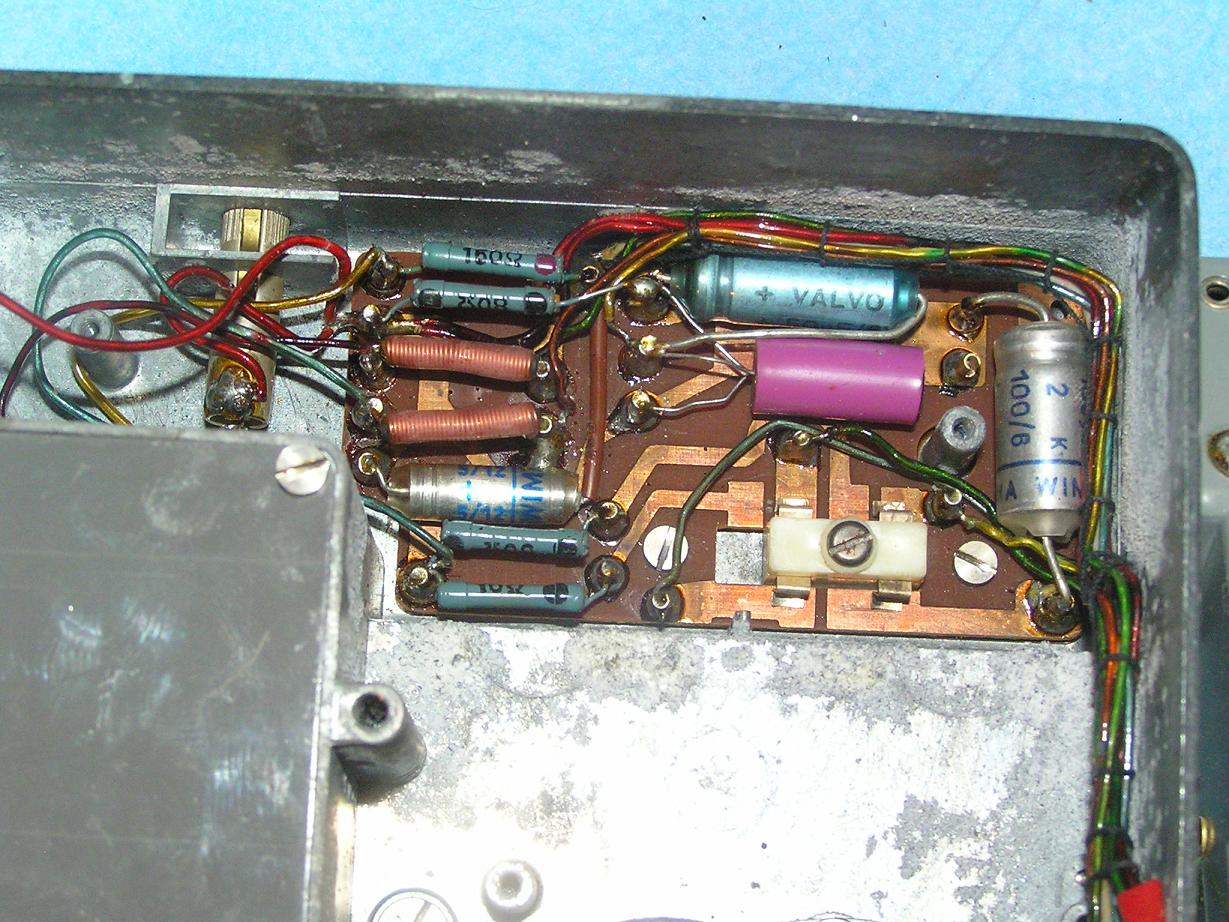

Основная часть корпуса диктофона литая, из легкого алюминиевого сплава. Отсек, в котором расположен двигатель закрывается железной крышкой. На фото справа крышка снята, но двигатель не виден за поролоновой прокладкой.

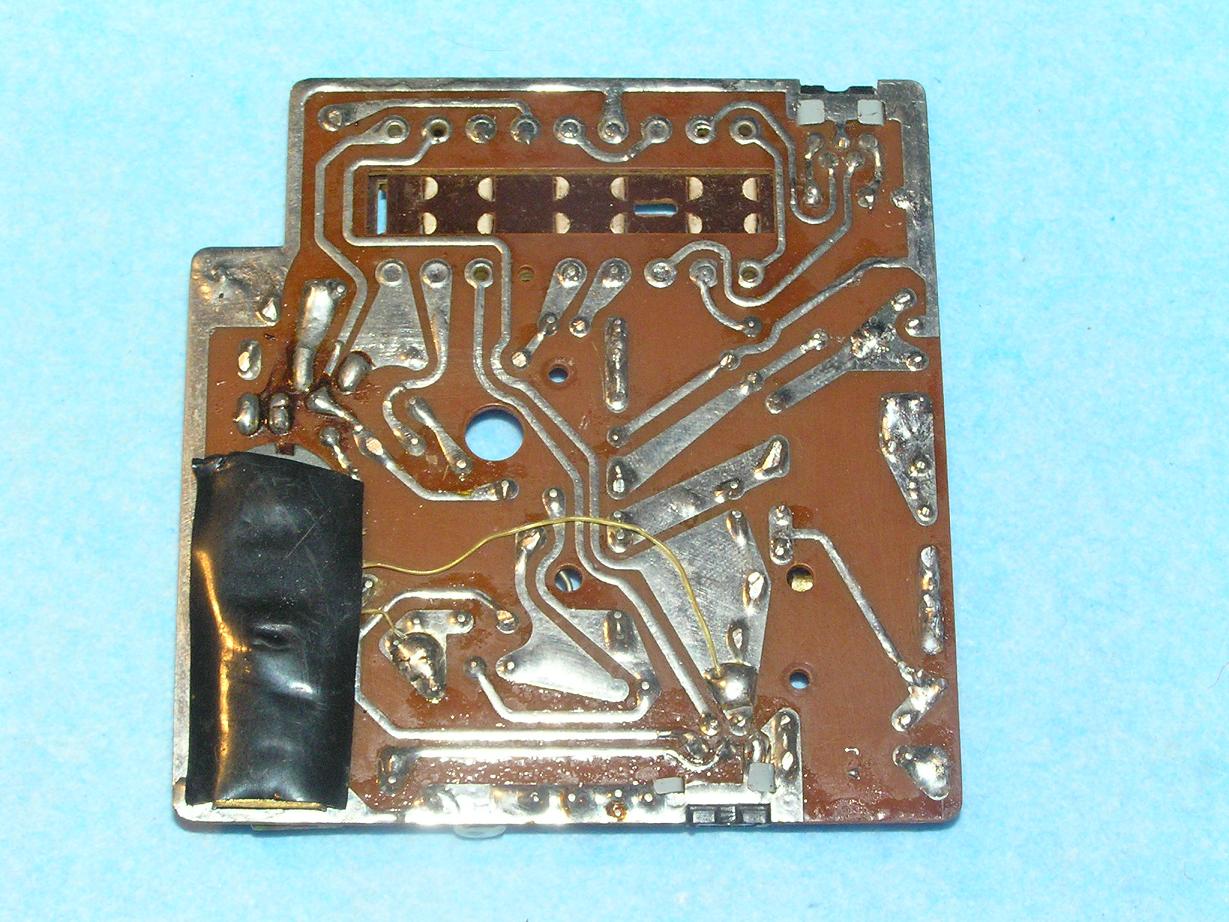

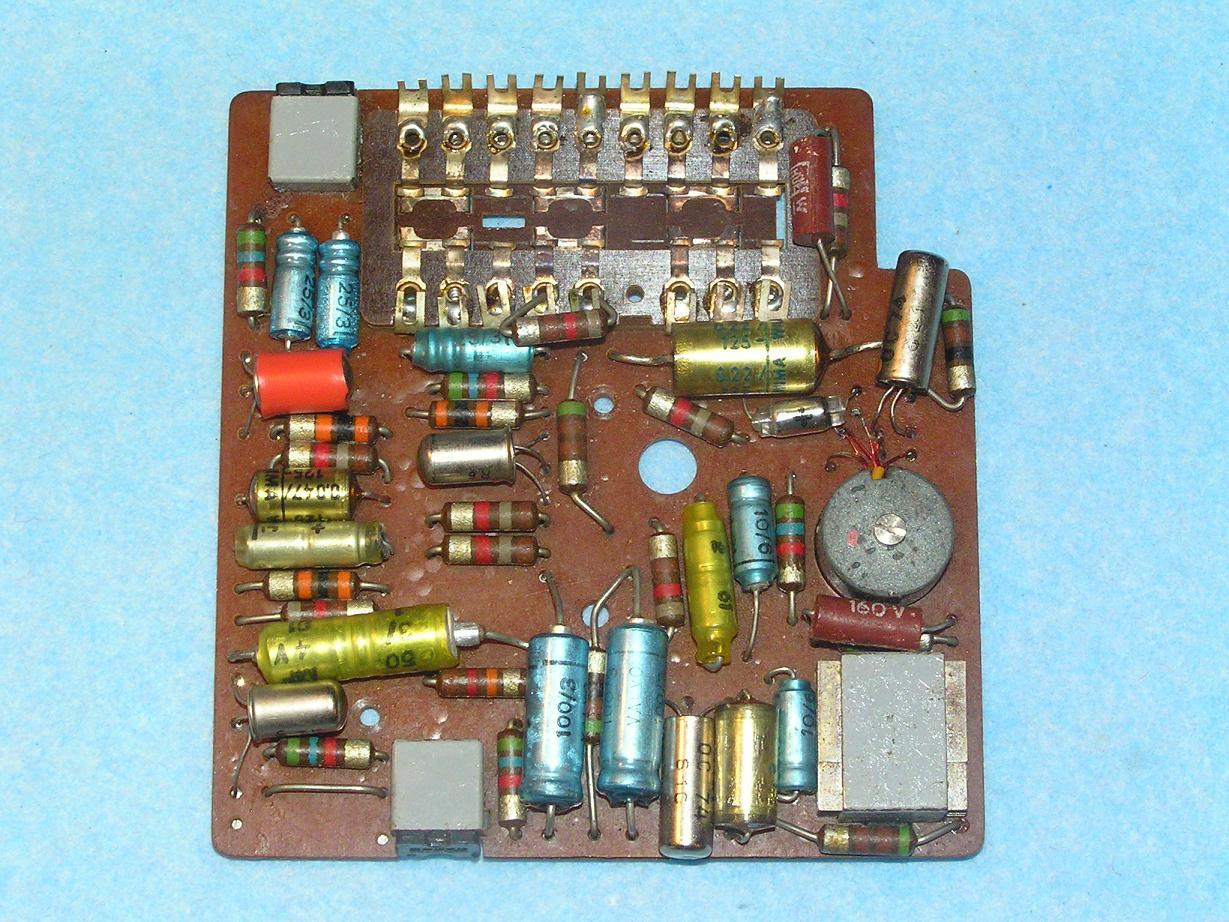

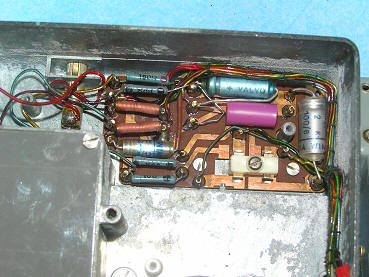

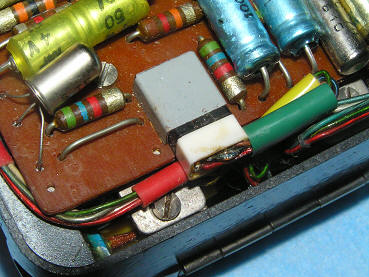

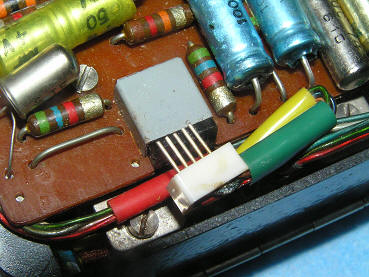

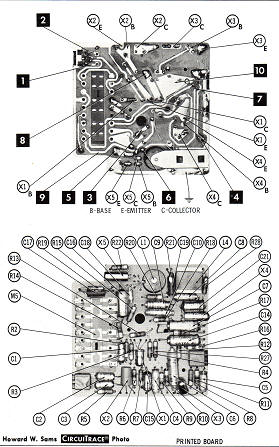

Один из двух плоских пятиштырьковых разъемов платы усилителя.

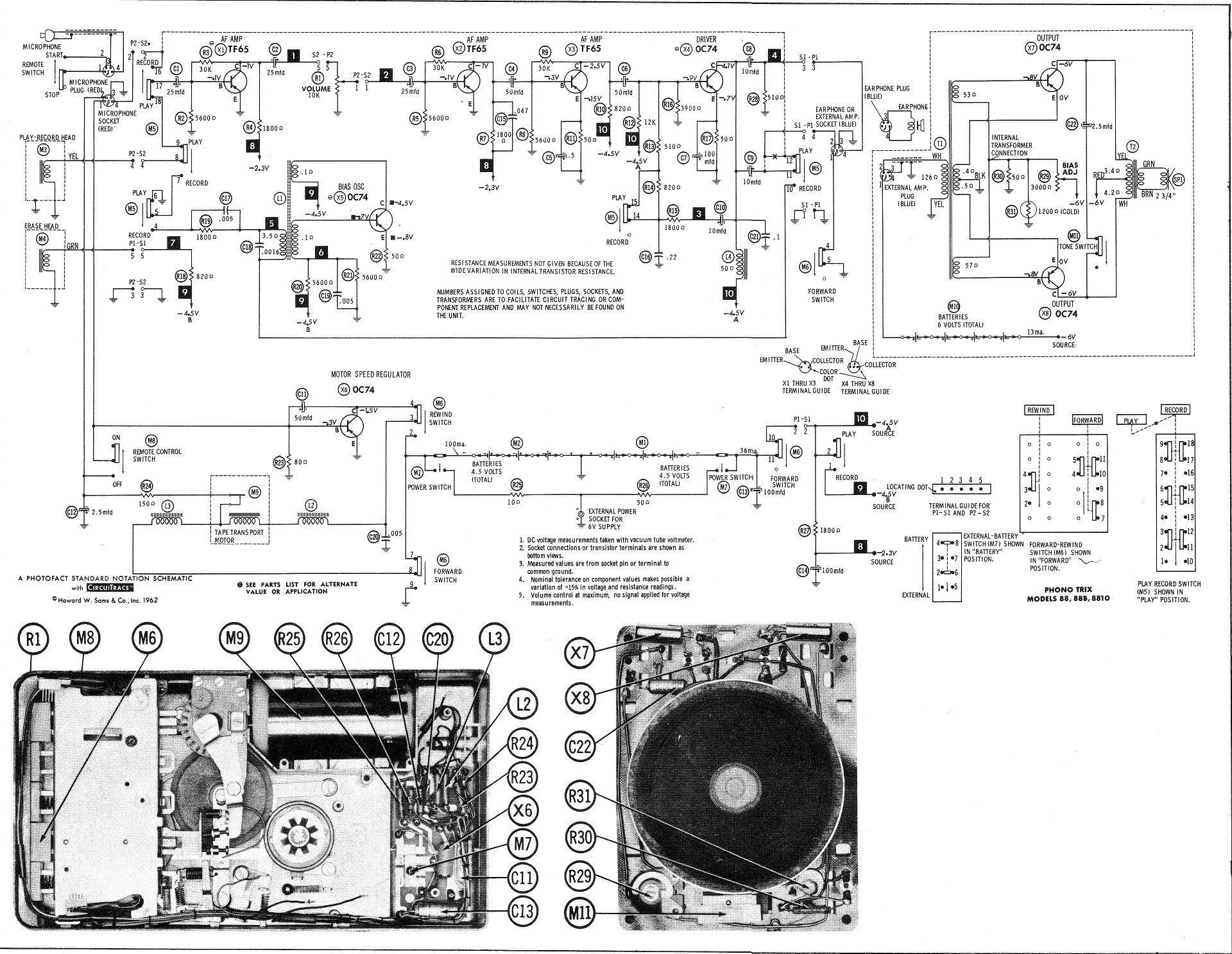

Электрическая схема Phono TRIX 88

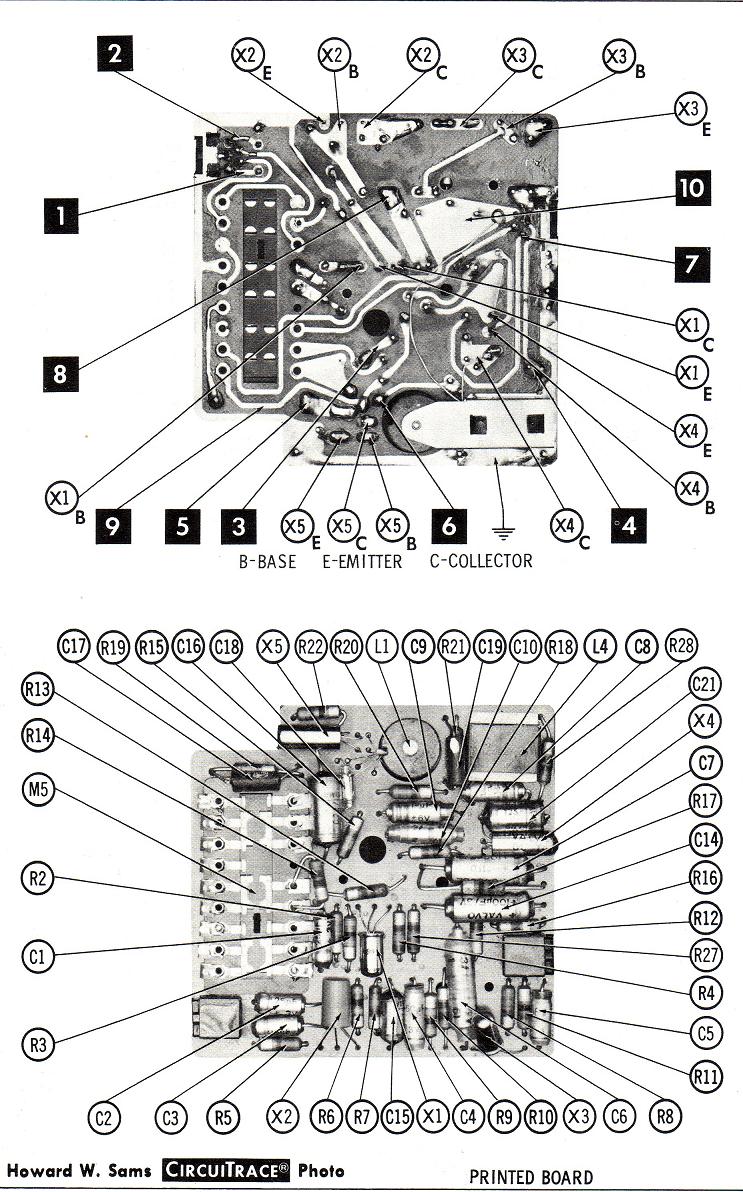

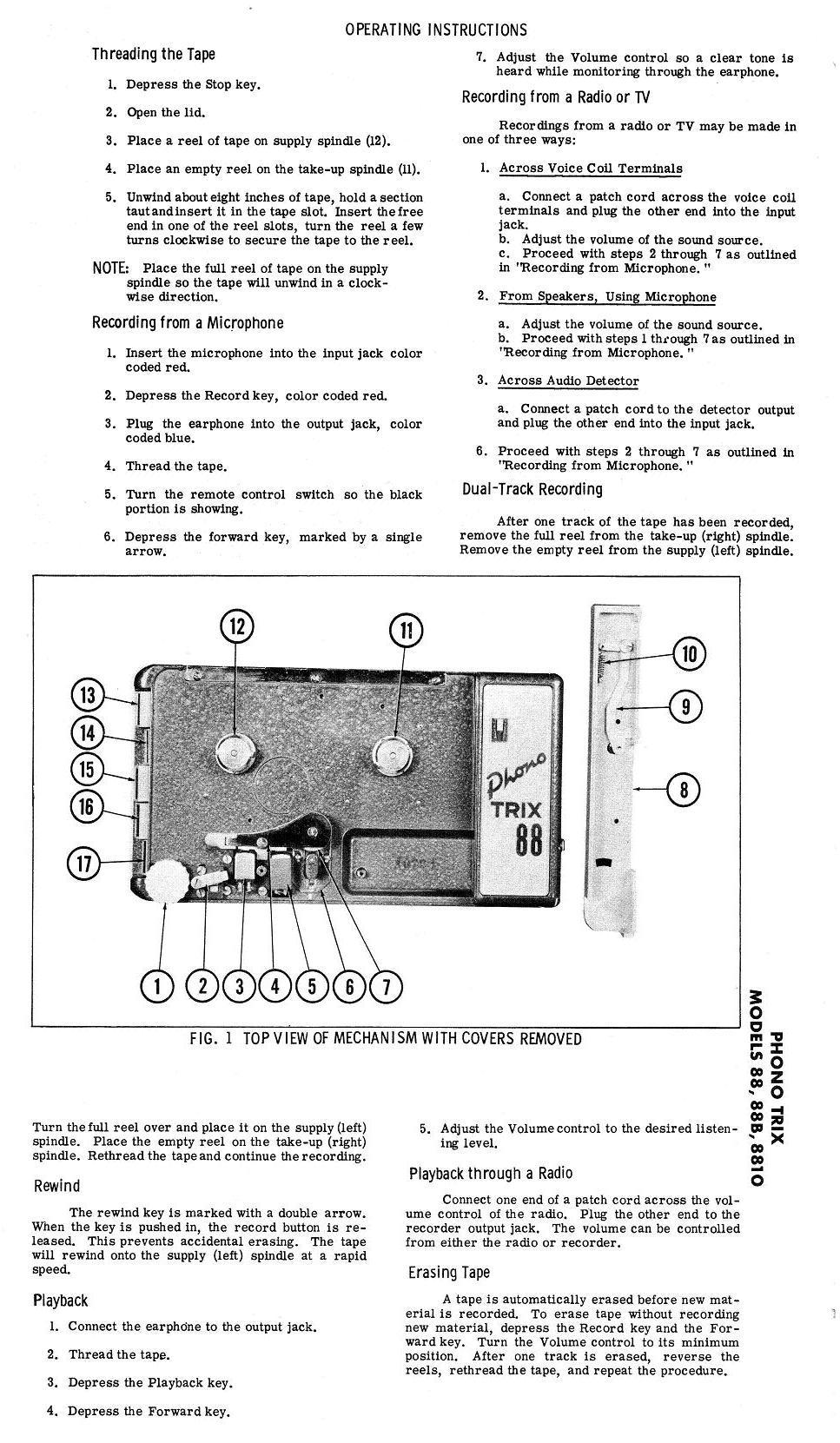

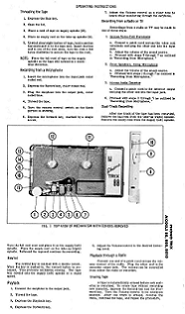

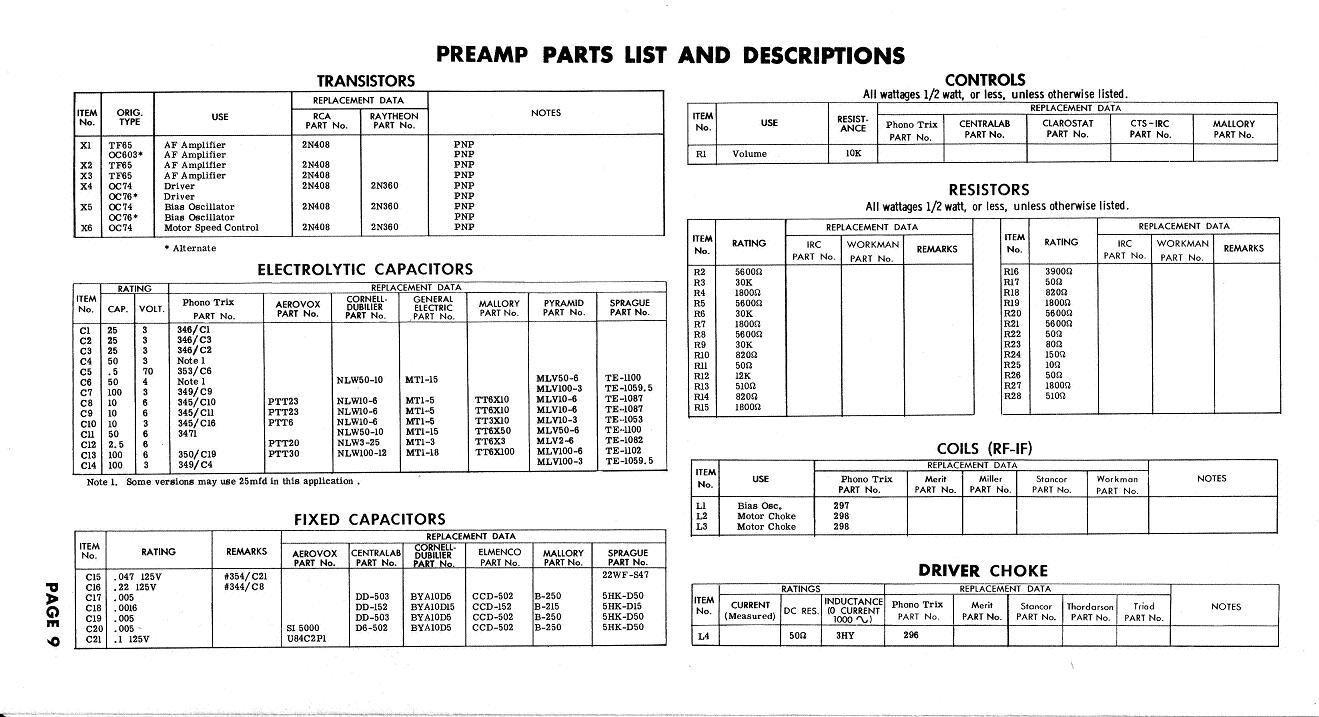

Спецификация и инструкция по эксплуатации Phono TRIX 88
