Dictaphone Dictet Recorder

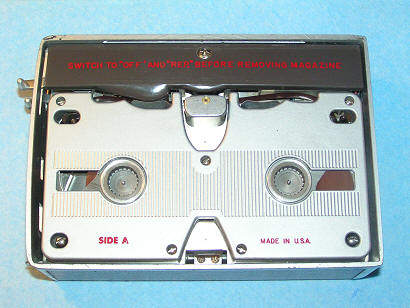

    Dictaphone Dictet Recorder.    Изготовитель “Dictaphone corp. New York” США. Известно, что эти диктофоны производились во второй половине 50-х годов, первое упоминание о нем я нашел в январском номере журнала "Tape Recording" за 1957 г. Этот достаточно серьезный, видимо профессиональный аппарат, прежде всего интересен тем, что в нем используется оригинальная кассета с магнитной лентой шириной ¼ дюйма. Других моделей, использовавших такие кассеты, видимо не существует. Размеры кассеты 143 х 79 х 11 мм. Вес 125 г. Корпус из легкого сплава, внутри которого находятся катушки с лентой, также металлические. На одну сторону можно сделать 30 минут записи при скорости 6,3 см/сек.

Видеообзор

Фотографии можно увеличивать

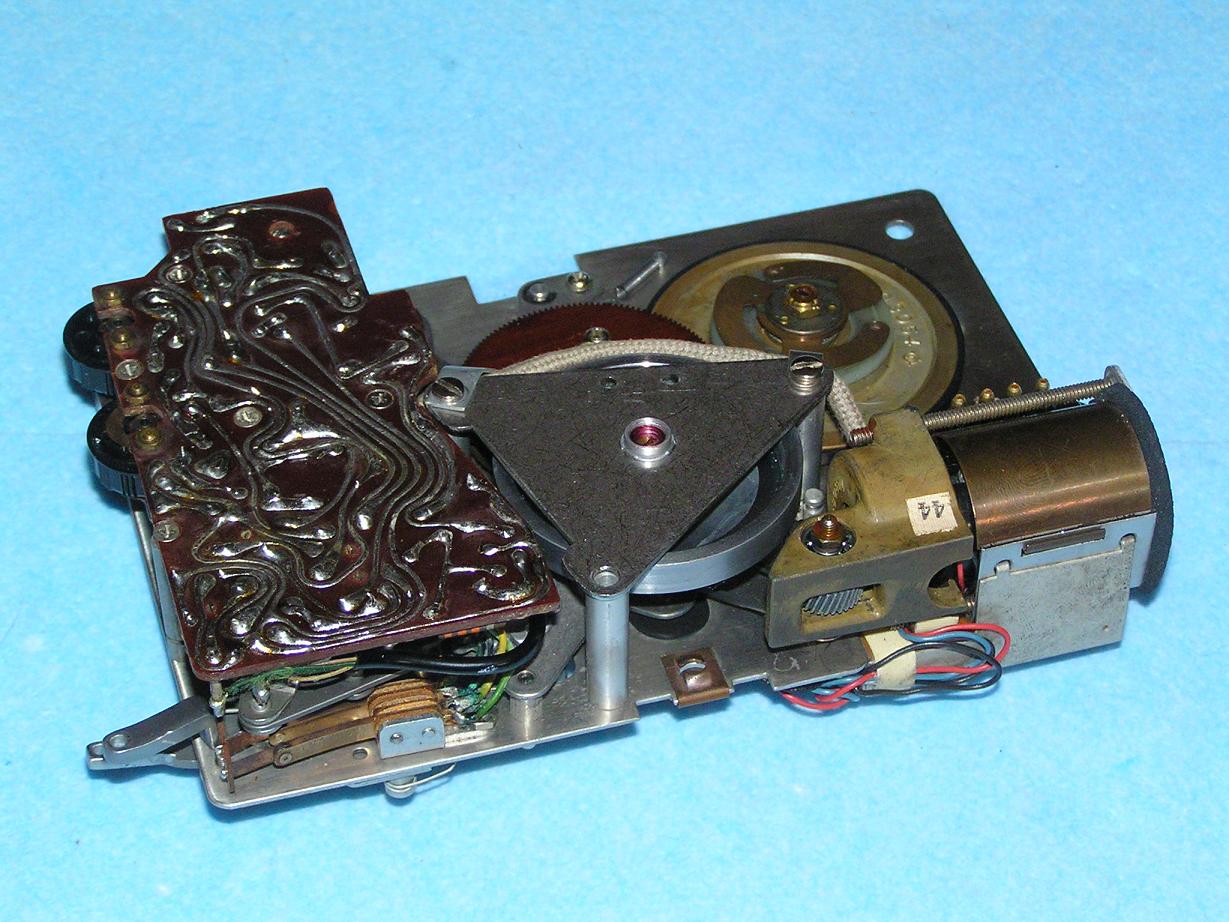

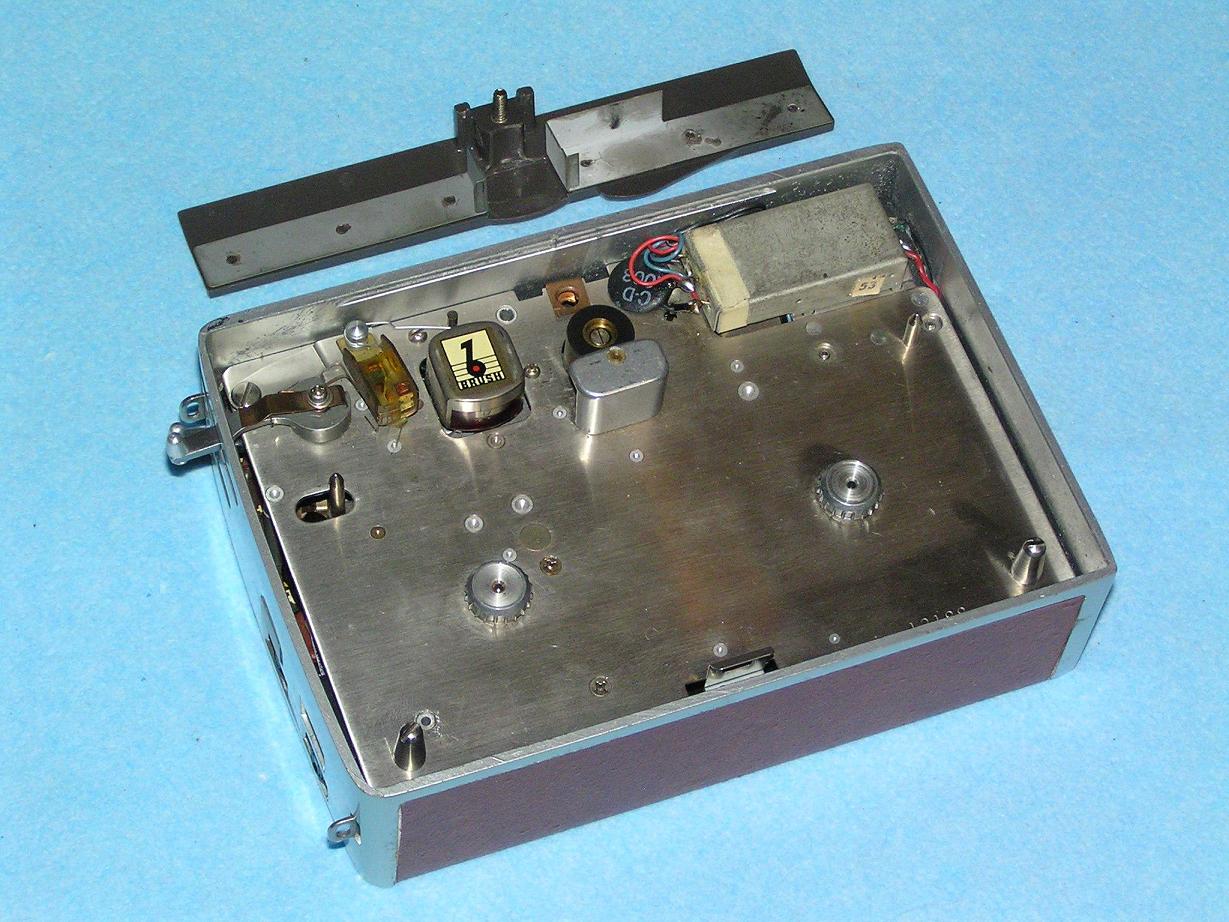

    Конструкция диктофона восновном металлическая. Вес 1,2 кг. Габариты 160 х 113 х 50 мм. Он состоит из корпуса в виде коробки, и деки, на которой размещена кинематика и электроника. Дека вставляется сверху в корпус из легкого, видимо магниевого сплава, в котором расположен также батарейный отсек. Для питания двигателя использовалось 2 ртутных батареи по 6 v, и еще одна батарея 6 v запитывает электросхему. Батареи питания двигателя были рассчитаны на 20 часов работы, а батареи электросхемы на 40 часов. Они вставляются через прямоугольное окошко в боковой части корпуса, и закрываются привинчивающейся крышкой. Внутри корпуса имеется четырехконтактный разъем, на который выведено питание от батарей. На деке находится ответная часть разъема, которая вставляется в разъем корпуса при сборке.

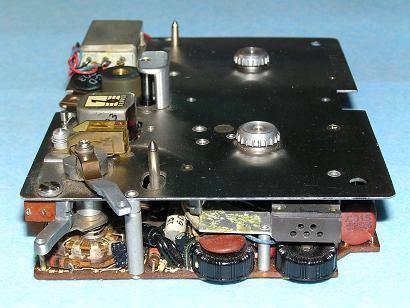

    Кинематика диктофона сделана очень технологично. Движение на маховик – тонвал передается от двигателя с помощью системы шестерен и пассика. Маховик соединен с узлом подмотки шестерней, а для перемотки назад служит резиновый ролик. В связи с тем, что используется много шестерен, механика довольно шумная. Для управления режимами есть два рычажка, которые расположены на торцевой стороне корпуса. Один из рычажков - “OnOff”, второй – “RecordRep - Rewind”. В отличие от современных кассетников, тон-вал и тон-ролик в данной конструкции расположены посередине, а головки сбоку.

     Прямоугольная коробочка, расположенная в углу, это фильтр питания двигателя.

     Вся механика сделана очень аккуратно, надежно, и до сих пор исправно работает. Электосхема на 4 транзисторах типа 2N77 также работает исправно, если не считать того, что за 50 лет высохли некоторые электролиты. В диктофоне нет встроенного динамика, и использование наушников не предусмотрено. Функцию наушника совмещает в себе микрофон. Его кабель соединяется с диктофоном пятиштырьковым разъемом. Звук из такого микрофона – динамика получается довольно громкий, но держать его возле уха не очень удобно, одна рука получается всё время занятой. Выпускались также микрофоны с кнопкой дистанционного управления.

      Для регулировки громкости и уровня записи используется два отдельных регулятора. Стирающая головка не электрическая, но имеет какую-то непонятную сложную конструкцию с двумя регулировочными винтами.

      В имеющейся у меня инструкции напечатано, что диктофон стоил 289.00 $, а кассета 8.75 $. В Интернет я нашел информацию о том, что в 1960 году он продавался за 314.00 $, что эквивалентно 2 250.00 $ современных денег. Также этот диктофон называют первым в мире кассетным диктофоном.

     Аппарат был куплен в хорошем состоянии, в комплекте с микрофоном – динамиком, оригинальной инструкцией, семью кассетами в фирменных упаковках, и качественной кожаной наплечной сумкой. Для приведения его в рабочее состояние понадобилась замена пассика и некоторых высохших электролитов. Также пришлось скомбинировать современные батарейки для питания и сделать временную крышку батарейного отсека, которая отсутствовала. В дальнейшем планирую изготовить эту крышку из алюминия, чтобы полностью восстановить оригинальный дизайн.

Детали фильтра питания двигателя залиты коричневым компаундом

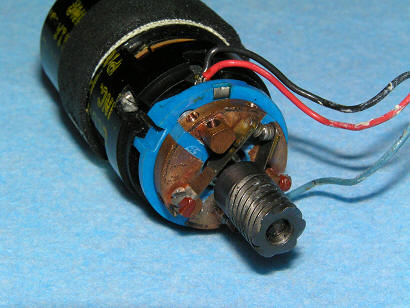

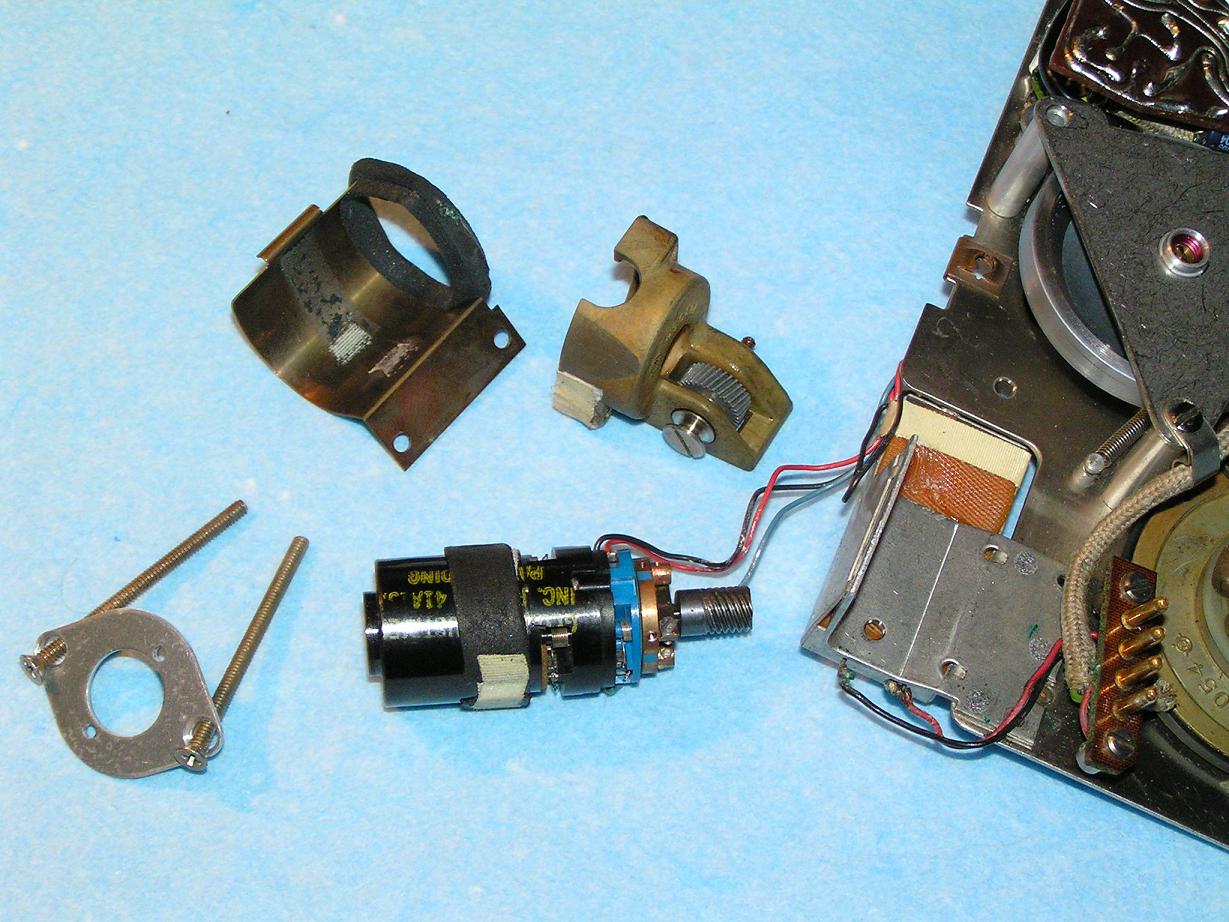

На валу двигателя установлен центробежный регулятор скорости вращения

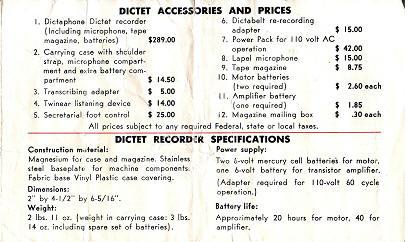

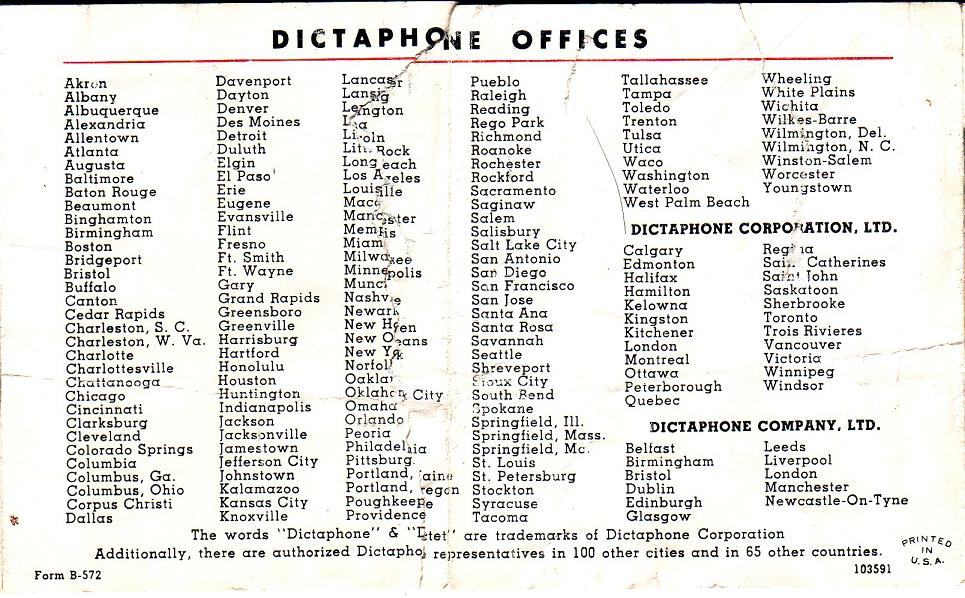

Инструкция, полученная вместе с рекордером.

Оригинальные батарейки и микрофон - динамик с кнопкой дистанционного включения. Фото из Интернет.
