Emerson Radio Model 508.
Портативный ламповый радиоприемник -
супергетеродин. Изготовлен в
США. Дата изготовления данного приемника не известна, но
известно что производить их начали в 1946 году. Габариты
223 х 105 х 53 мм, вес без батареек

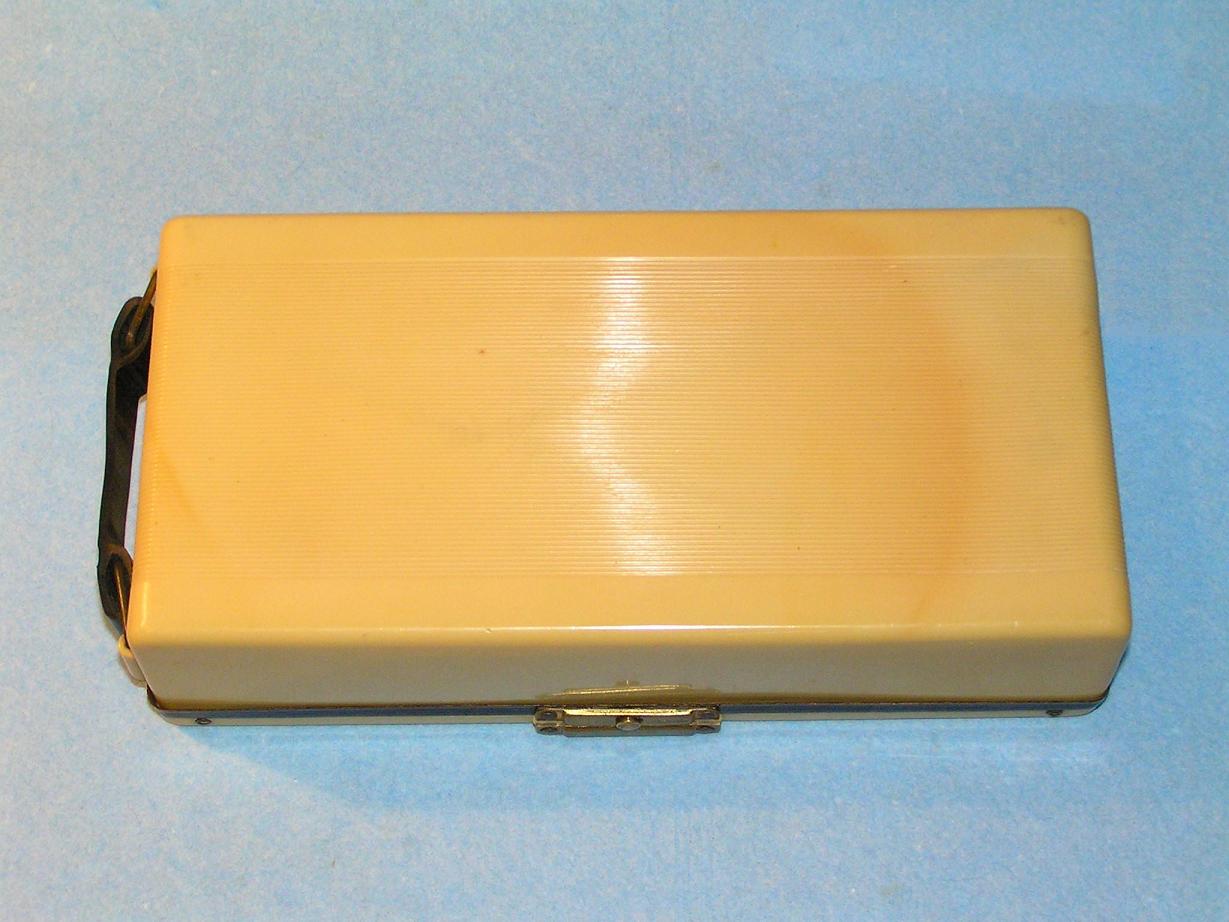

1 кг. Корпус пластмассовый. Питание осуществляется от двух
батарей. Накал ламп - 1,5 v,-
батарейка типа D,
анодное напряжение - 67,5 V,-
батарея типа Eveready 467.

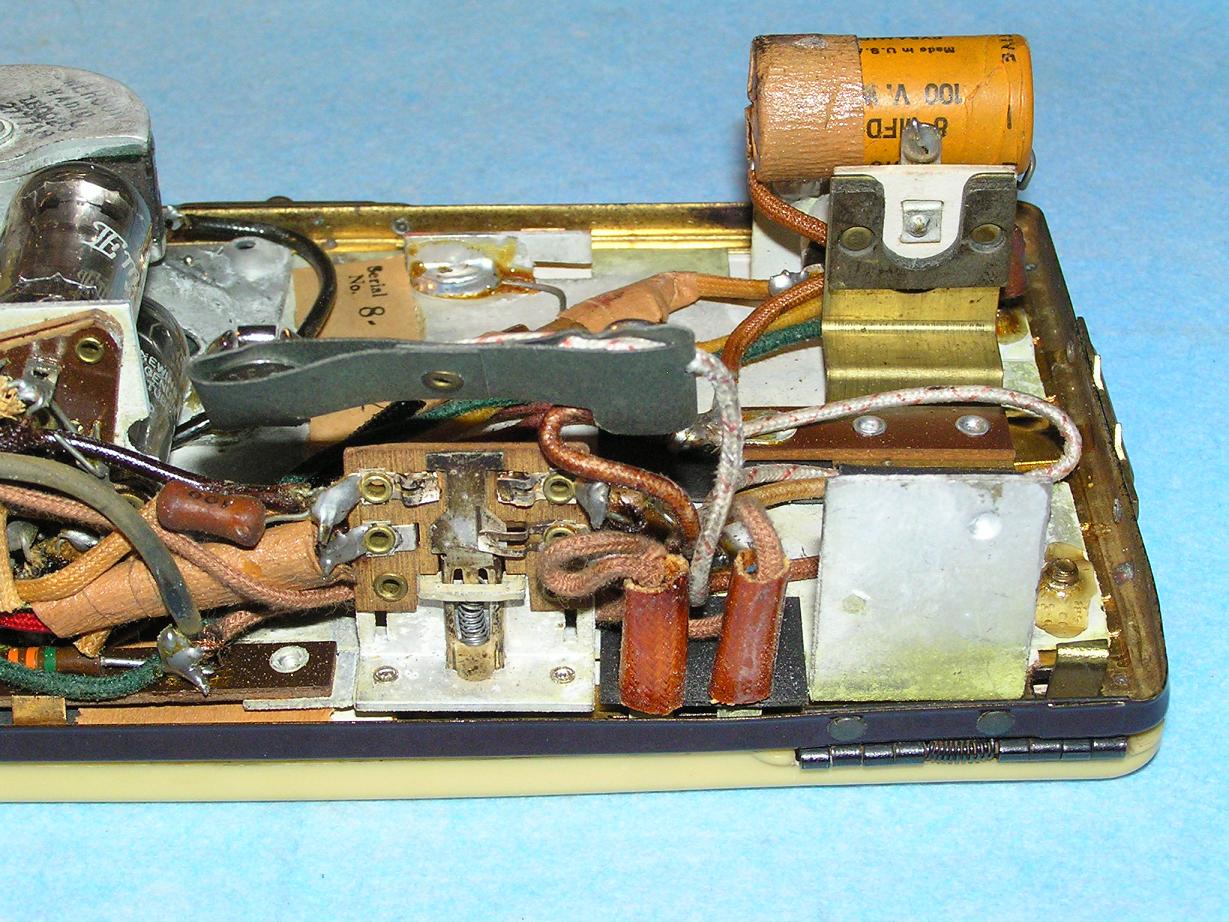

Электросхема собрана на четырех пальчиковых радиолампах
типа 1R5, 1T4, 1S5, 3S4
производства компании Emerson. На
внутренней стороне задней крышки приклеен информационный
листок. Приемник включается при открытии верхней крышки.
При закрытии крышка нажимает на шток переключателя,
отключающего питание приемника. Внутри крышки
расположена плоская катушка антенны. Под крышкой находится
декоративная металлическая решетка динамика, а также ручки настройки и
регулировки громкости. Приемник достался мне в хорошем
рабочем состоянии. Для демонстрации я использую
современную батарейку 1,5 v типа
D, и самодельную анодную батарею, собранную из 8 батареек по
9 v типа "Крона"
Видеообзор приемников, в том числе
Emerson 508
Фотографии можно увеличивать
Оригинальная анодная
батарея Eveready 467 имеет размеры 90 х 70 х35 мм,
и весит 340 грамм. На фото справа
самодельная анодная батарея, собранная из 8 батареек
типа "Крона"
Самодельная батарейка
изготовлена из внутренностей 8 батареек типа
"Крона"
