Emerson Wondergram

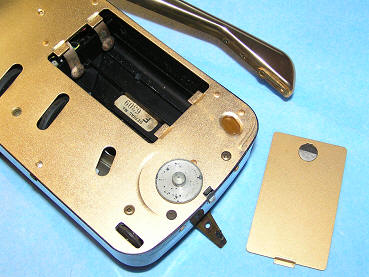

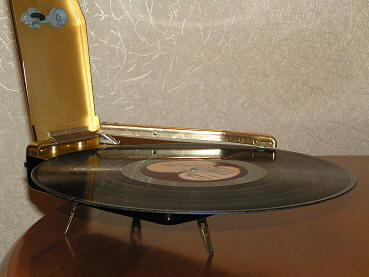

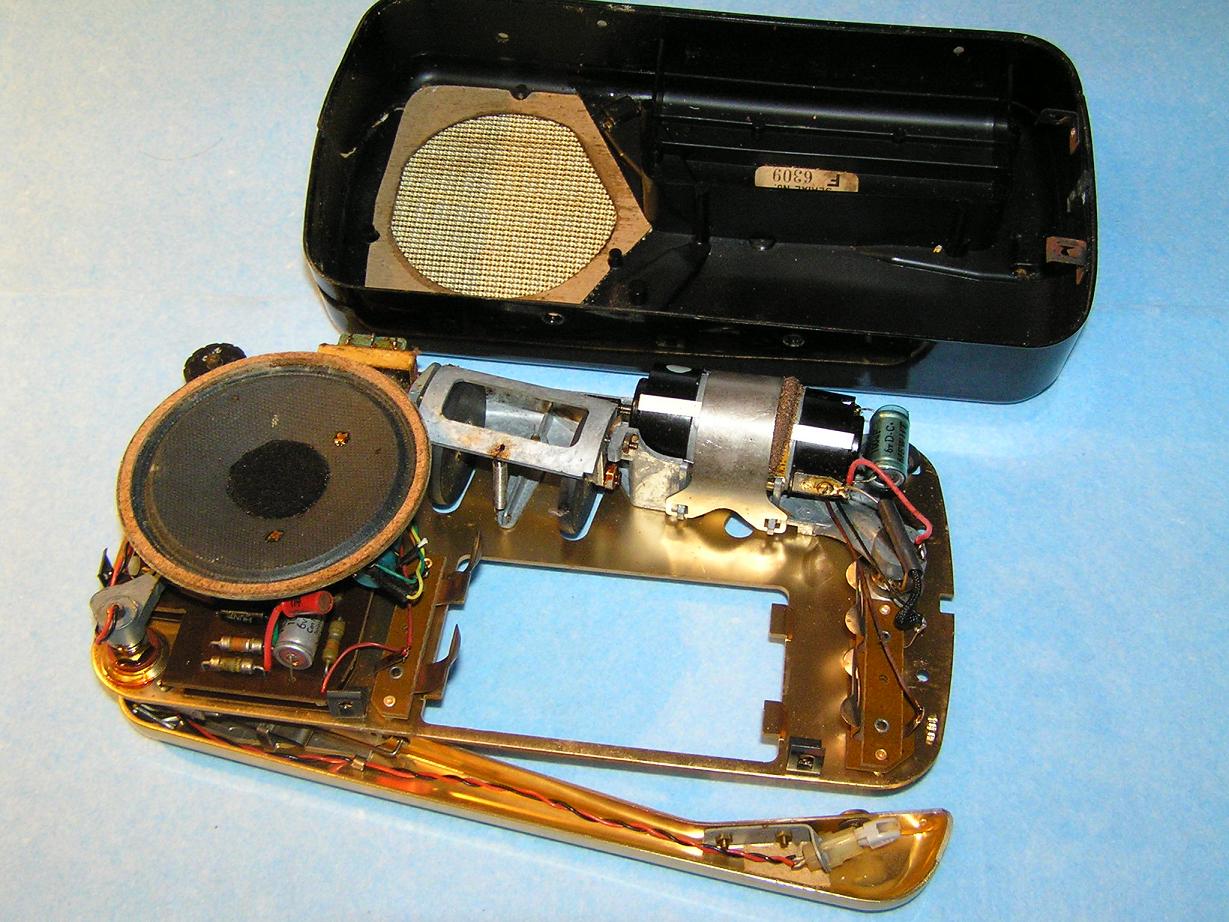

       Emerson Wondergram.   Портативный батарейный электрофон, проигрыватель граммофонных пластинок. Производился с 1960 по 1965 годы компанией "Baird", Англия. Позволяет прослушивать пластинки на скоростях 33 и 45 об/мин. Габариты 220 х 110 х 50 мм, вес без батареек 850 г , питание 6 v, четыре батарейки типа C. Конструктивно аппарат выполнен в виде бакелитового корпуса, в который сверху вставлена металлическая дека, на которой смонтирована вся механика и электроника. Решетка динамика находится снизу, и для лучшей слышимости на корпусе имеется три откидывающиеся ножки. Механика довольно технологичная, и выполнена качественно. В конструкции используются литые детали.

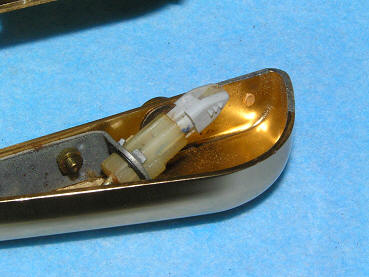

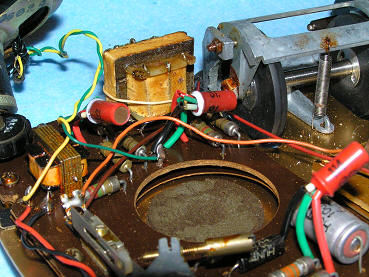

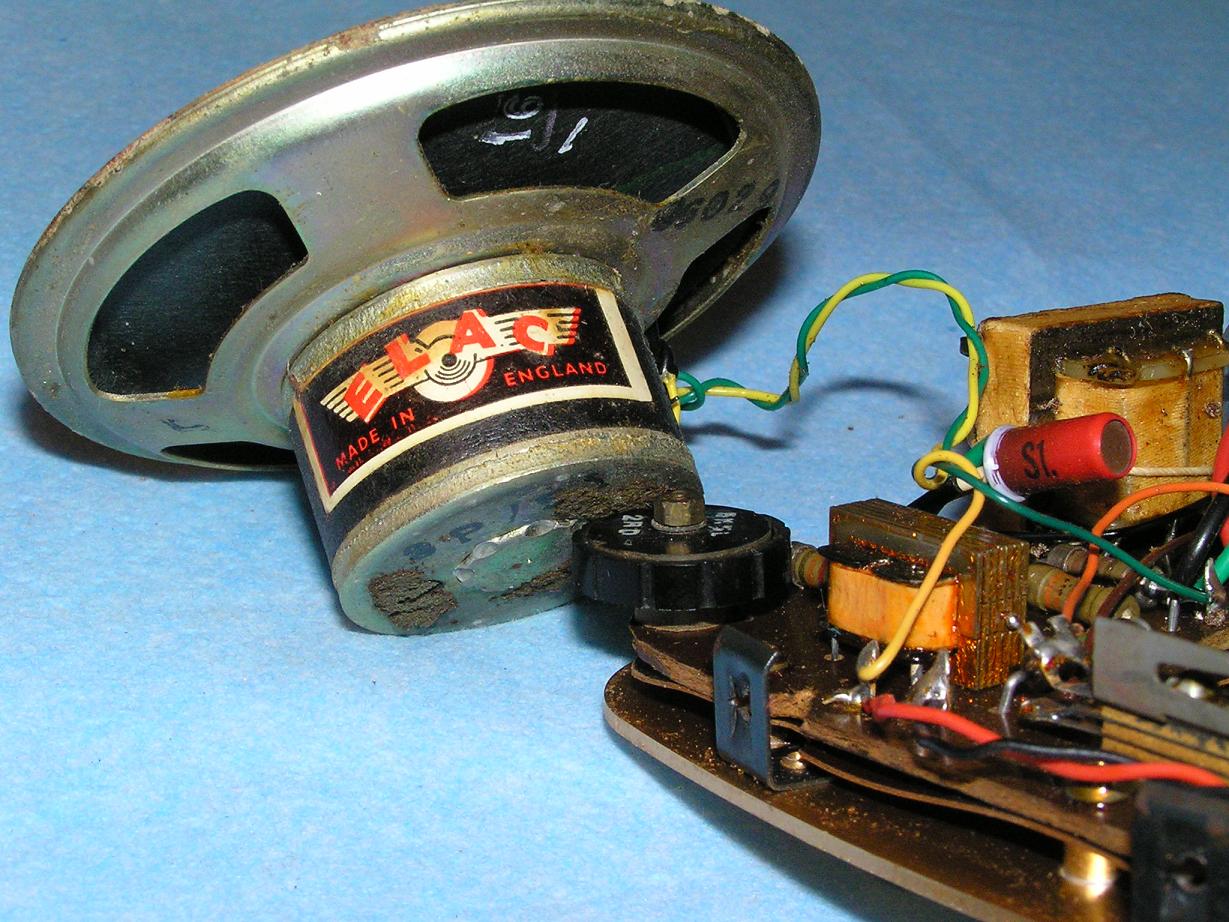

     При открытии крышки освобождается фиксатор тонарма, и он приподнимется над декой с помощью специального пружинного механизма. Для включения электрофона надо просто отвести тонарм из исходного положения в сторону. Электросхема собрана на трех германиевых транзисторах типа GET114 (1 шт.) и S1 (2 шт.) производства компании General Electric, и двух трансформаторах. Есть регулятор громкости. Звукосниматель пьезокерамический, имеет две иглы. Вставляя звукосниматель в держатель соответствующим образом, можно выбрать, какую иглу использовать. Пластинка устанавливается на свободно вращающуюся подставку, не связанную с двигателем. Вращение пластинки осуществляется с помощью двух роликов, выступающих из деки на разном расстоянии от центра. Эти ролики выступают из деки на разную высоту. Таким образом, если установлена пластинка "сорокопятка" маленького диаметра, ее вращает ролик, расположенный ближе к центру со скоростью 45 об/мин. Если установлен диск большого диаметра, его вращает дальний ролик, выступающий из деки на большую высоту, чем ближний. В данном случае диск вращается со скоростью 33 об/мин. Также на деке и на крышке имеются вспомогательные ролики, удерживающие пластинку при вращении в правильном положении. Для проигрывания "сорокопяток", имеющих большой диаметр отверстия, предусмотрена насадка, для хранения которой есть специальное место на внутренней стороне крышки, радом со вспомогательным роликом. В закрытом положении крышку фиксирует защелка с кнопкой.

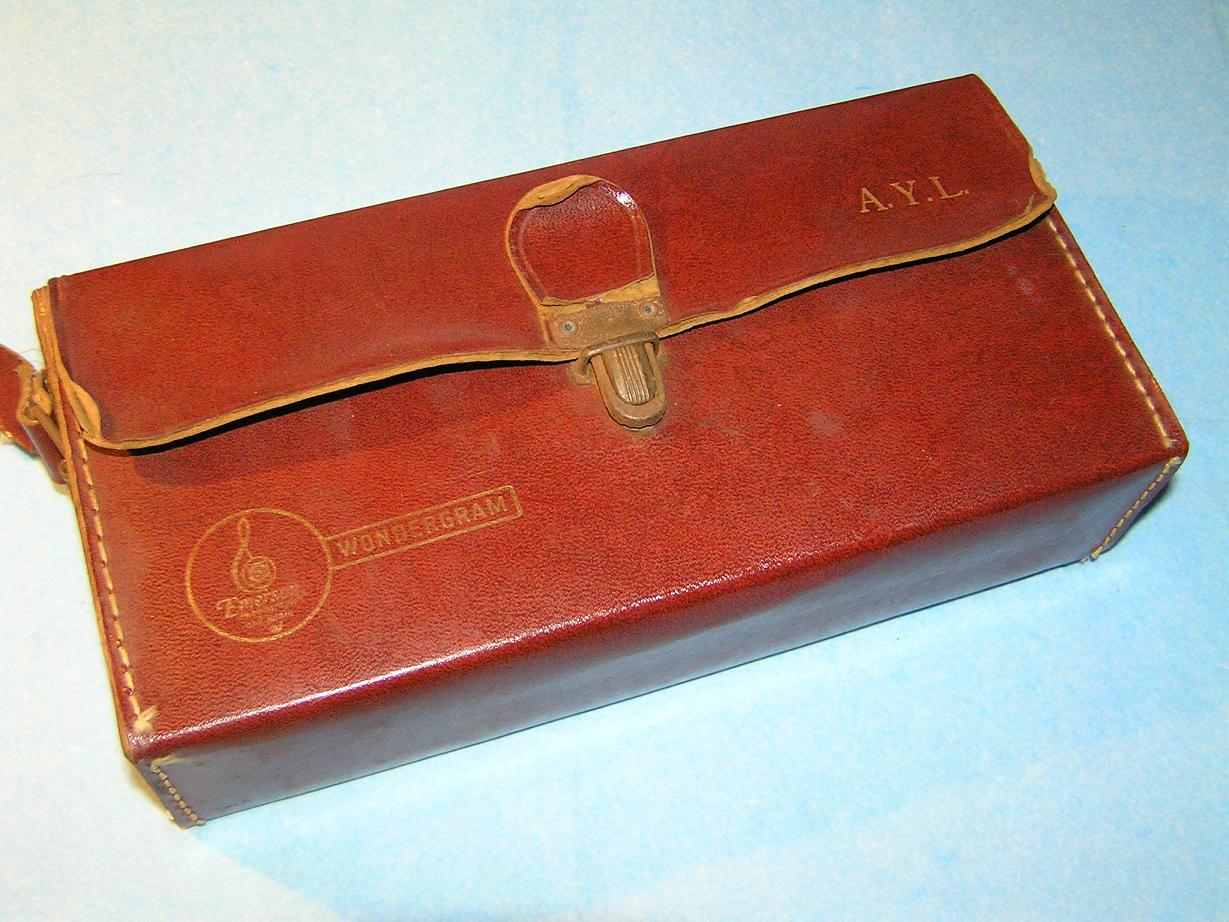

      Аппарат был куплен в комплекте с кожаным чехлом, в хорошем косметическом состоянии, но неисправным. Механика оказалась в порядке, все ролики целы, и потребовалась только замена смазки. Электроника не работала, и потребовалась замена всех трех электролитов, и ремонт переменного сопротивления регулировки громкости. Конструкция переменника совсем не предусматривала ремонта, но выхода не было, пришлось спиливать заклепку с двух сторон, восстанавливать контакт движка, и скреплять всё винтом. В настоящее время аппарат находится в рабочем состоянии. Качество звука вполне приличное, я предполагал, что будет гораздо хуже. Громкости также хватает.

Демонстрационный ролик

Фотографии можно увеличивать



     Во время ремонта пришлось заменить все электролитические конденсаторы. Чтобы сохранить оригинальный вид конструкции, я разобрал старые конденсаторы, удалил из алюминиевых гильз внутренности, и вставил в них новые конденсаторы подходящего номинала и размера. После сборки получились конденсаторы очень похожие на оригинальные. На фото слева оригинальные конденсаторы. Справа - переделанные.



На фото ниже,- переменник, который пришлось ремонтировать



Электросхема Emerson Wondergram

Реклама Emerson Wondergram в журнале "Electronics Illustrated" №2 за 1959 год.
