Detective Dictograph







     Detective Dictograph - Комплект для подслушивания разговоров. Выпускался с 1907 года компанией “General Acoustic Company, New York, USA". Есть информация, что это название устройство получило в 1910 году, когда определился высокой спрос на это изделие со стороны полиции, спецслужб, и детективов. Спрос был настолько велик, что производитель не справлялся с заказами, а результаты его применения были очень хорошими, и якобы с его помощью было раскрыто и доказано много преступлений.

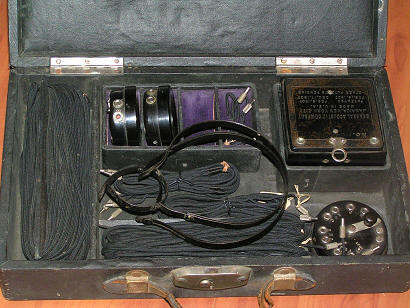

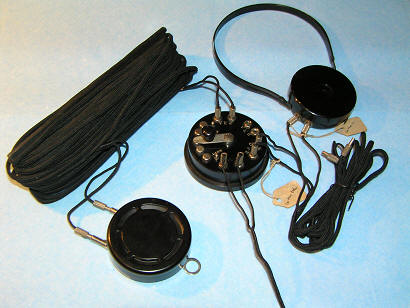

     Это самый старый экспонат моей коллекции, и занимает в ней особое место. Несмотря на почтенный возраст, всё находится в хорошем рабочем состоянии. Чемоданчик снаружи за 100 лет конечно обтрепался, но внутри всё сохранилось почти в идеальном виде. Удивляет отличное состояние проводов, так как они обычно изнашиваются первыми. Хорошо сохранилось также оригинальное описание со схемой включения. Комплект состоит из двух микрофонов разных конструкций, двух наушников с держателями, коммутатора со ступенчатым регулятором громкости, и набора соединительных проводов с наконечниками, разной длинны и назначения. Всё это упаковано в деревянный чемоданчик облицованный дерматином. Снаружи имеется кожаная ручка и стальной замок с отверстием для ключа. Габариты 335 х 200 х 85 мм. Вес комплекта в сборе 2,3 кг.

Фотографии можно увеличивать

Демонстрационный ролик

    Вероятно, Detective Dictograph был самым первым серийно выпускавшимся устройством для скрытого прослушивания, и пользоваться им в то время мог любой желающий, от детективов и спецслужб, до частных лиц, так как законом это не возбранялось. Ограничением была лишь сама возможность обладания им, так как цена его была значительной. При среднем годовом доходе в 750 $, стоил он 125 $, что составляло двухмесячный заработок среднего американца. Также была возможность арендовать его по цене 6 $ в месяц.
    Принцип работы устройства хорошо понятен из приведенной схемы. Батарея питает цепь микрофон – наушник, между которыми включен коммутатор со ступенчатым регулятором громкости. При этом стандартной батареи “General Acoustic Company” хватало лишь на 15 минут работы устройства. Тем не менее, для 1907 года это было очень технологичным и продвинутым изобретением. Его автором является K. Монро Тернер (K. Monroe Turner).

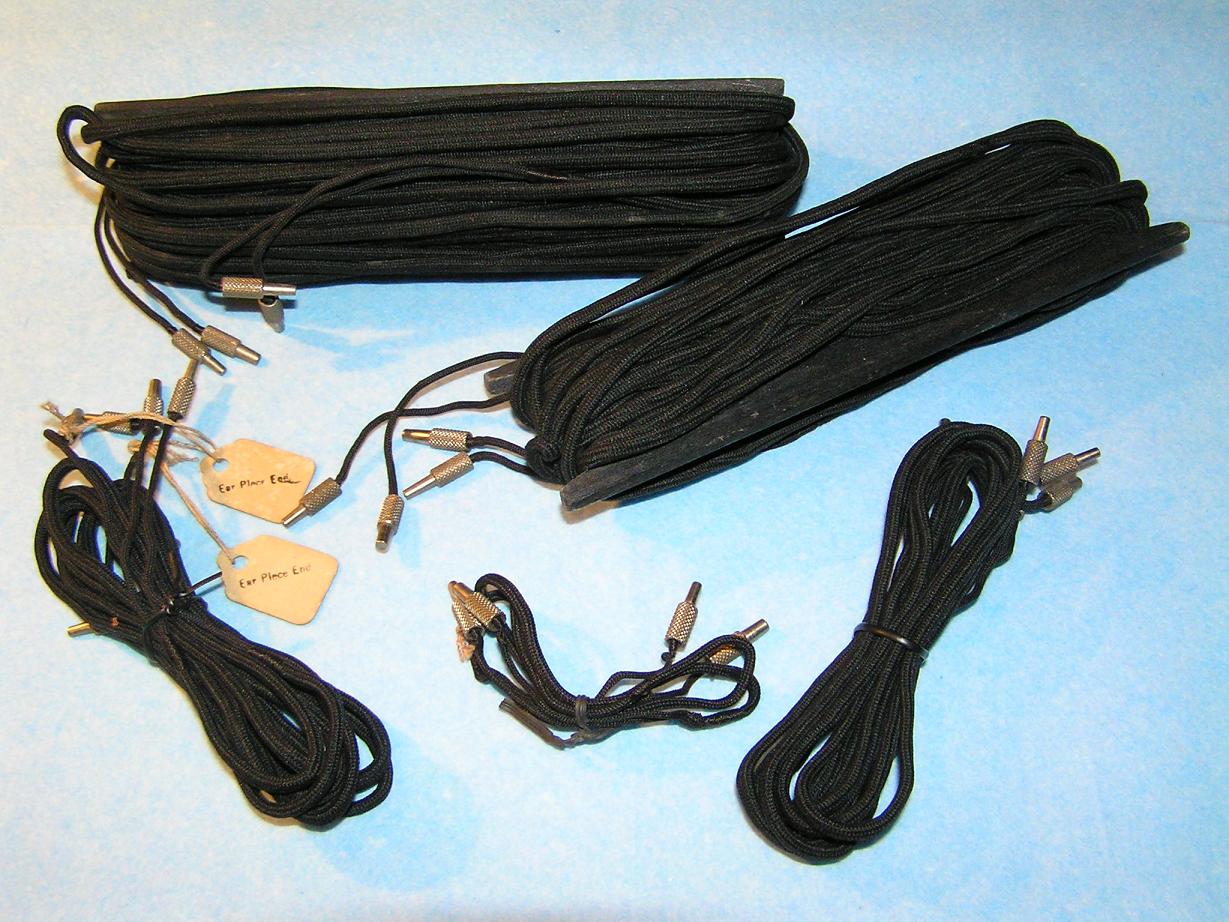

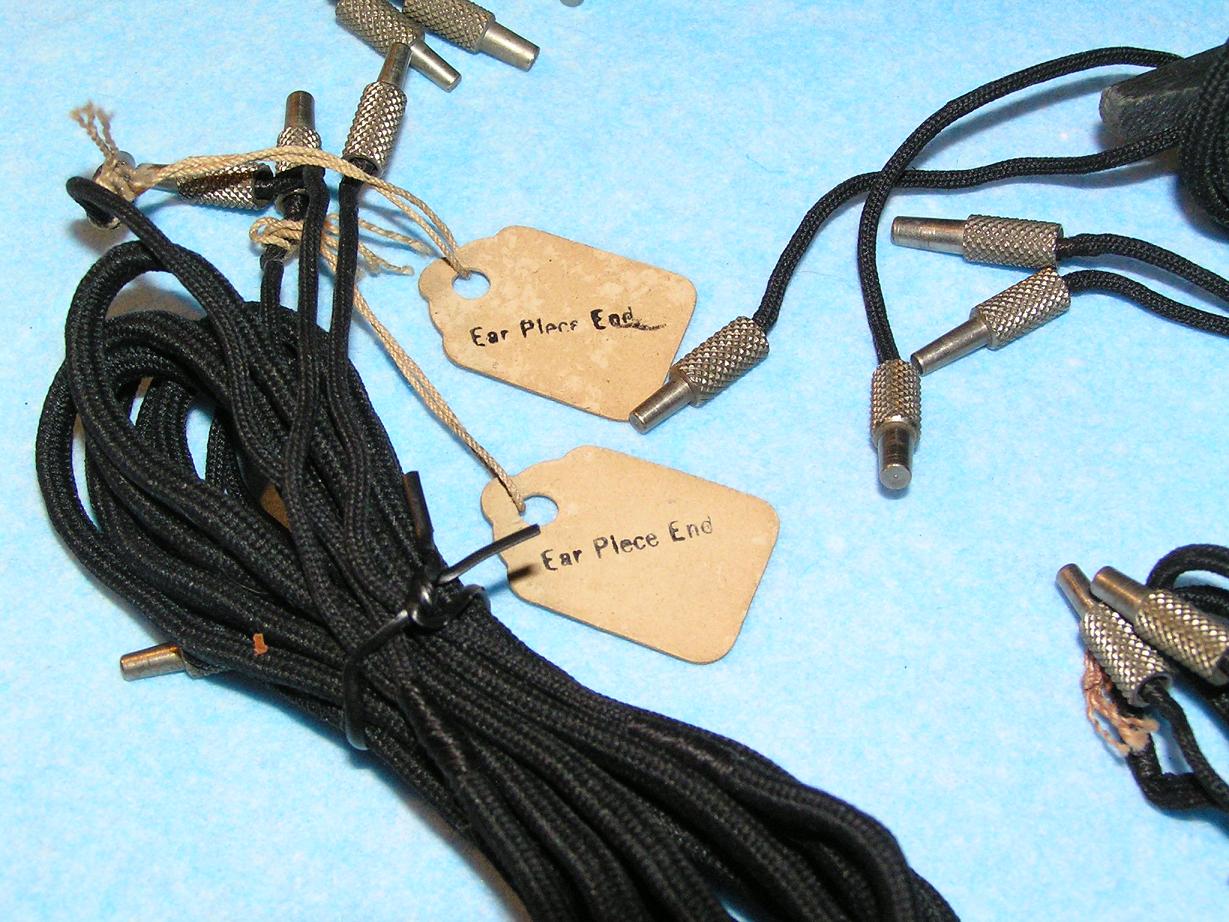

     Пользоваться устройством было довольно просто. Например, для прослушивания соседнего помещения, надо было спрятать в нем один из микрофонов, и соединить его длинным проводом с коммутатором в другом помещении. К соответствующим гнездам коммутатора подсоединялись наушники и батарея. Дальность действия естественно ограничивалась длиной провода. В комплекте имеется два челнока с проводами длинной 10 и 20 метров.

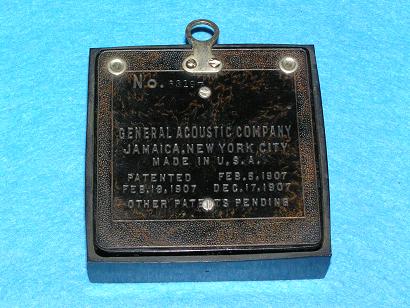

     Один из микрофонов, прямоугольной формы, сделан из бакелита, имеет сопротивление 500 Ом, размеры 85 х 85 х 25 мм, и весит 135 г. На одной его стороне имеется надпись “Turner Dictograph”, а на другой находится информация о производителе и патентах,-General Acoustic Company Jamaika, New York City Made in USA. Patented Feb.5.1907 Feb.19.1907 Dec.17.1907 Other Patents Pending”. В верхней части имеются гнезда для подключения проводов, и рядом с ними привинчено кольцо для крепления на вертикальную поверхность. Второй микрофон, в круглом металлическом корпусе, имеет сопротивление 500 Ом, размеры 58 х 20 мм, и весит 70 г. На его задней стороне привинчены соединительные гнезда, и кольцо для крепления.

На фото ниже конструкция угольного микрофона. В графитовой шайбе имеется 6 полусферических камер, заполненных графитовыми шариками, а мембрана располагается так, что между ней и графитовой шайбой получается небольшой зазор.

     Коммутатор круглой формы имеет размеры 68 х 20 мм, и весит 90 г. Ни каких других надписей, кроме маркировок клемм, на нем нет. В ступенчатом регуляторе громкости использованы проволочные резисторы общим сопротивлением 50 Ом. На фото видны витки проволоки без каркаса.

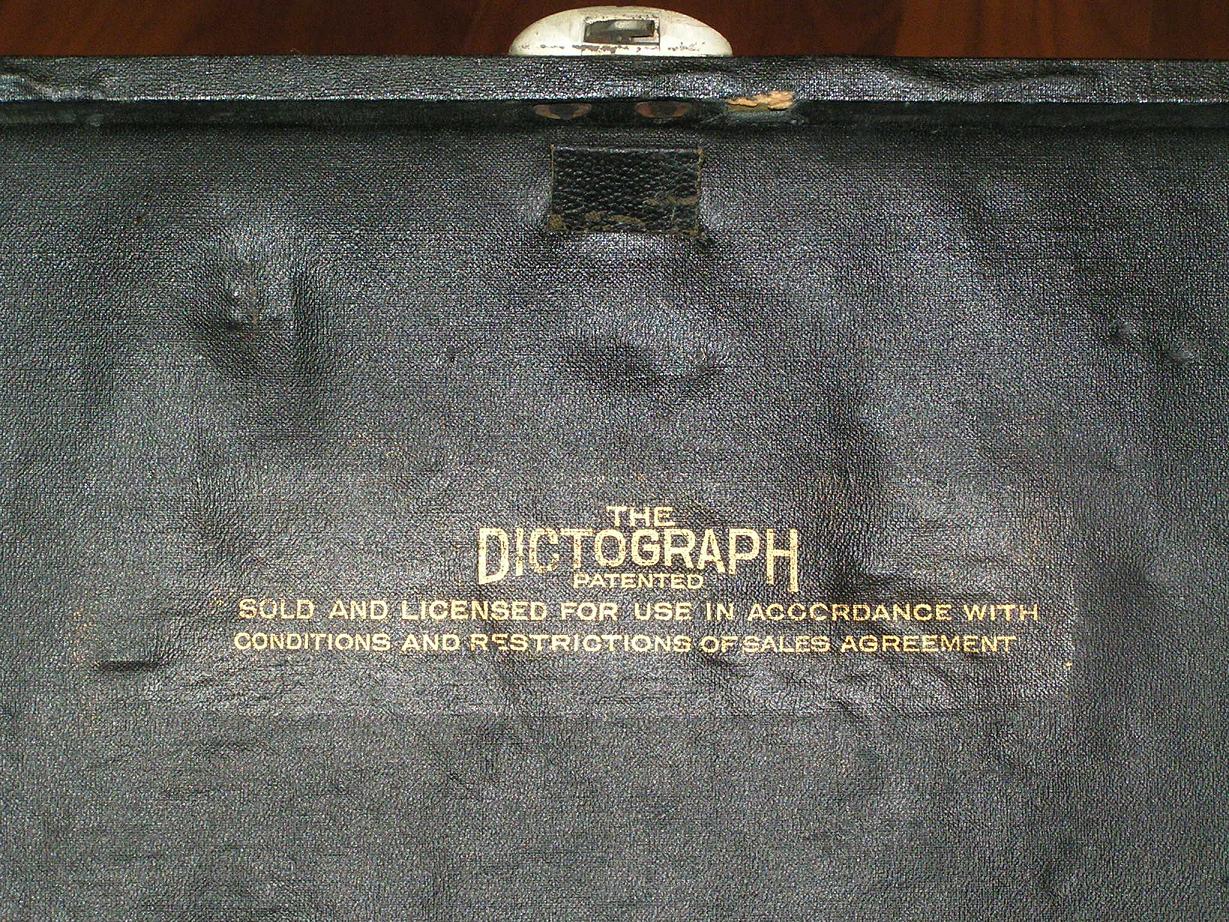

     Оба наушника одинаковой конструкции, но имеют разное сопротивление обмоток, 11 Ом, и 15 Ом. Видимо это погрешность производства. В остальном они абсолютно одинаковые, имеют металлические корпуса с выключателем на задней стороне. Диаметр 58 мм, толшина 24 мм, вес 130 г. В наборе имеется два комплекта проводов для подключения наушников. Один предназначен для того, чтобы обоими наушниками пользовался один человек, второй позволяет разнести наушники на расстояние до 1,5 м. Предметы в чемоданчике распределены по отделениям, а для наушников предусмотрена отдельная коробочка. Микрофоны укладываются в прямоугольном отделении, один над другим, и разделены прямоугольной картонкой с язычком из ленты. В верхней крышке чемоданчика изнутри также имеется язычек, потянув за который можно открыть отделение, в котором хранится описание со схемой включения. На крышке этого отделения нанесена тисненая золотом надпись “The dictograph patented. Sold and licensed for use in accordance with conditions and restrictions of sales agreement”, что переводится какПатентованный Dictograph. Продается и лицензирован для использования в соответствии с условиями и ограничениями коммерческого соглашения”.

Конечно понятно, что 1907 год, это не каменный век, и тогда уже существовали довольно серьезные технологии, но тем не менее вещь производит сильное впечатление, в том числе тем, что она была сделана больше ста лет назад.

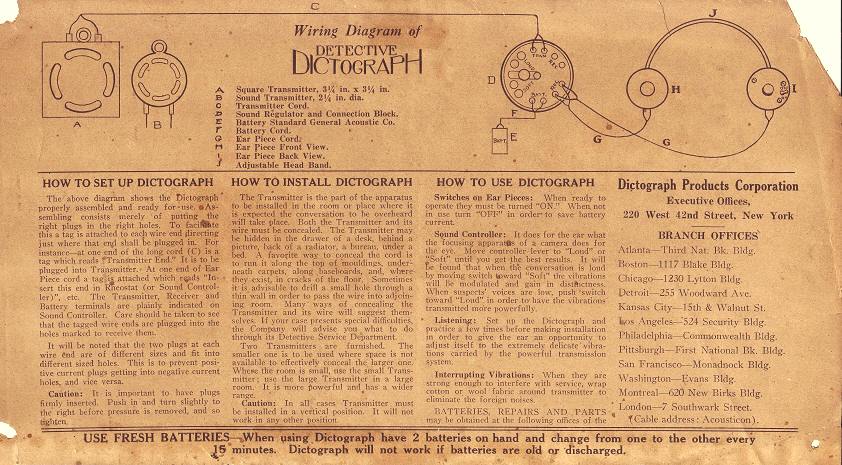

 Инструкция Detective Dictograph

Старые фото, демонстрирующие применение Dictograph
