Memocord K60

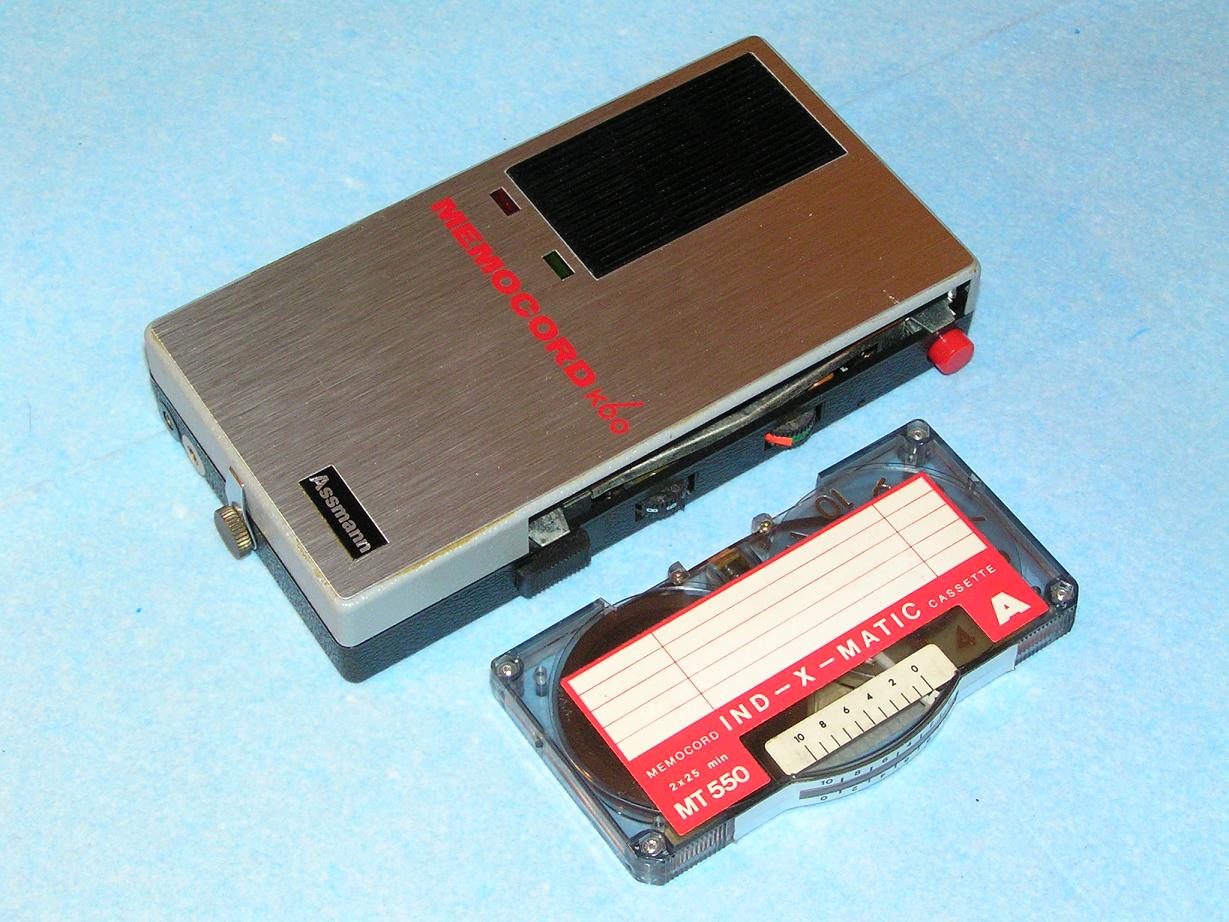

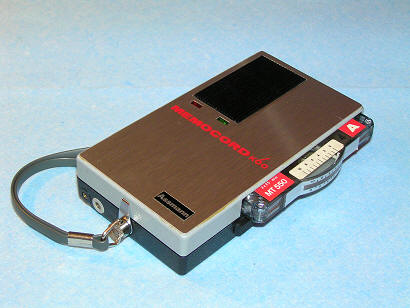

     Memocord K60.   Такие кассетные диктофоны выпускала Австрийская компания "Stuzzi Ges. mbH; Wien", однако на лицевой панели моего аппарата имеется логотип "Assmann", видимо принадлежащий немецкой компании "Assmann GmbH". Тем не менее, на коробке и кассетах стоит маркировка "Made in Austria". Предположительное начало производства этих диктофонов - 1965 год. Габариты 145 х 78 х 28 мм. Вес 330 г. Питание 4,5 v, три батарейки типа АА.

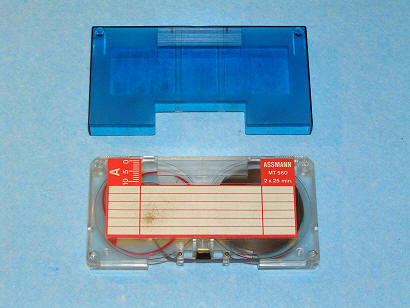

     Кассеты, применяемые в них, внешне напоминают современные компакт кассеты, но конструктивно совершенно другие. В их корпусе размещаются две катушки с лентой, но без привычных отверстий для подкассетников. Вместо этого с одной стороны в корпусе имеется окно, открывающее доступ к ленте и к краям катушек. Когда кассета вставлена в диктофон, края катушек касаются резиновых роликов кинематики, которые их и вращают. Понятно, что стабилизация скорости движения ленты отсутствует. Габариты кассеты 100 х 52 х 10 мм, ширина ленты 3,81 мм, время записи 2 х 25 мин и 2 х 35 мин. У меня имеются кассеты MT550 (2 х 25 мин), MT560 (2 х 25 мин) и MT570 (2 х 35 мин) производства

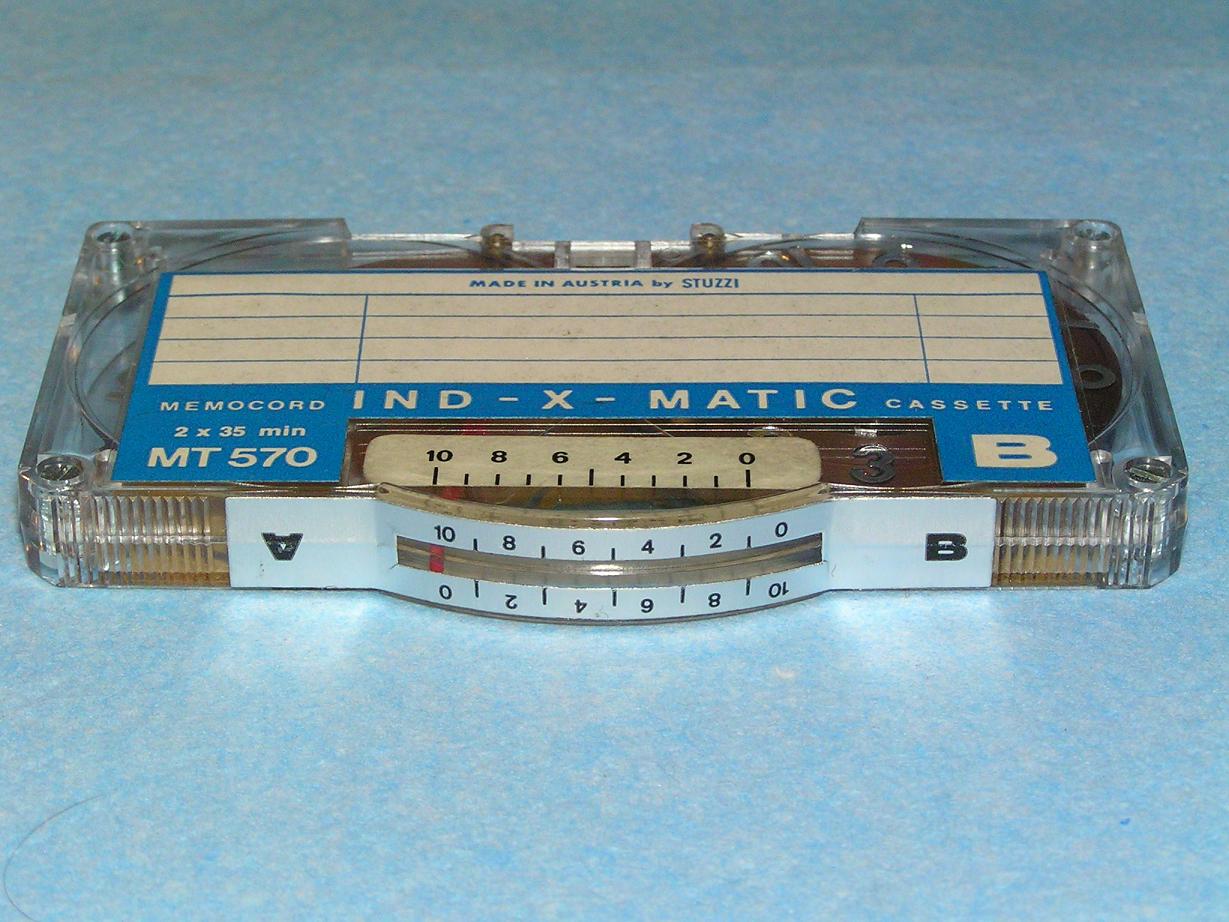

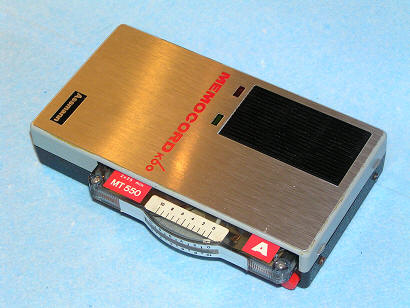

компаний "Assmann GmbH" и "Stuzzi Ges. mbH; Wien". В последних имеется встроенный счетчик ленты. Он выполнен в виде полукруглого выступа в торце корпуса, и снабжен стрелкой и линейкой.

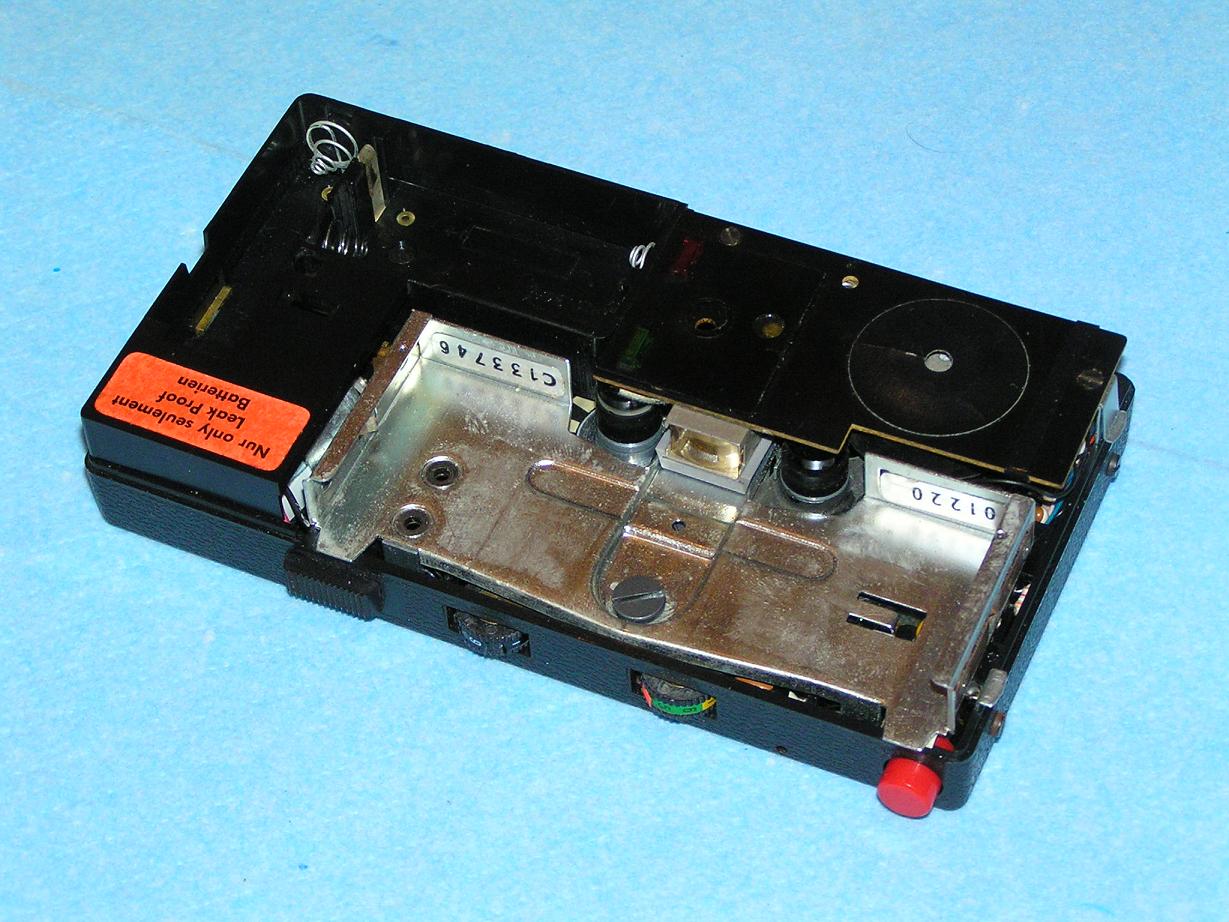

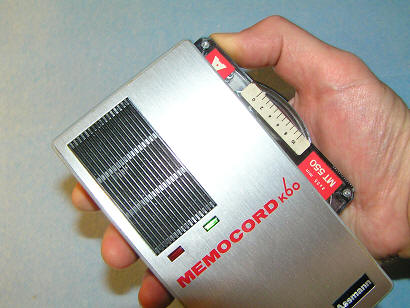

     Оригинальной особенностью этих диктофонов является отсутствие кнопок управления. Точнее, есть только одна кнопка переключения режимов "запись - воспроизведение". Управление же осуществляется нажатием на один из краев кассеты. Кассета вместе с контейнером, в который она вставляется, имеет некоторую свободу в горизонтальной плоскости относительно центральной оси. При нажатии на край кассеты, замыкается пружинный контакт включения, а диск одной из катушек прижимается к соответствующему резиновому ролику.

Видеообзор

На фото слева включен режим воспроизведения - записи. На фото справа режим перемотки назад. Фотографии можно увеличивать

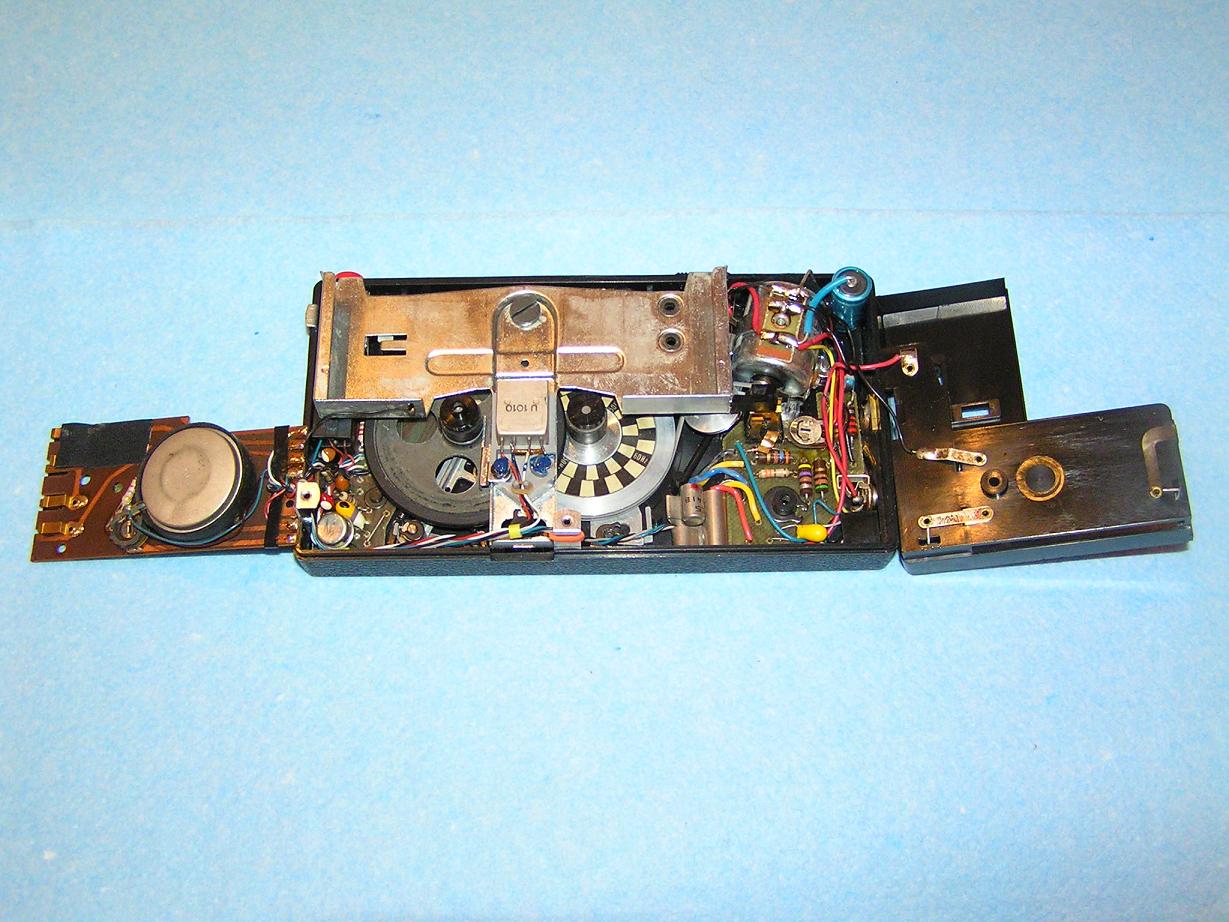

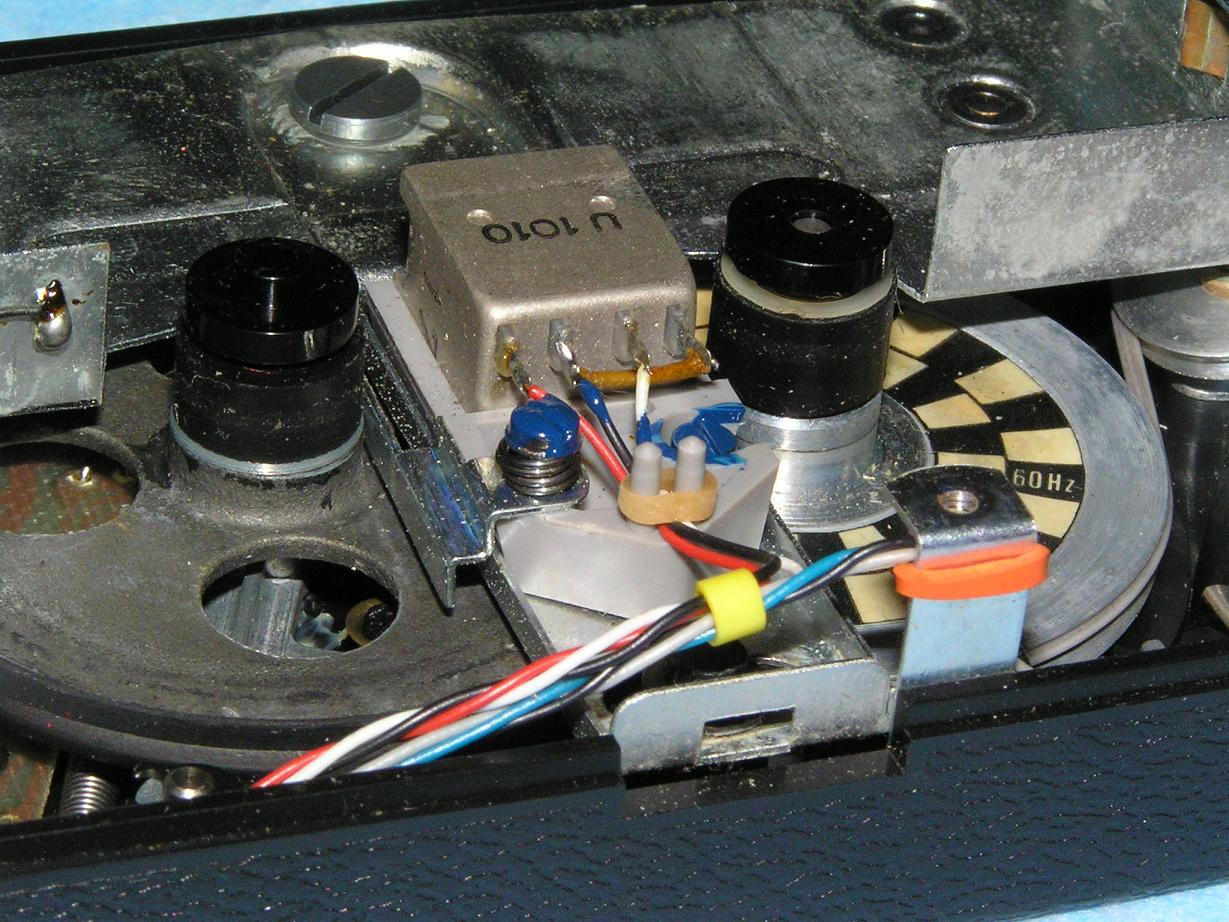

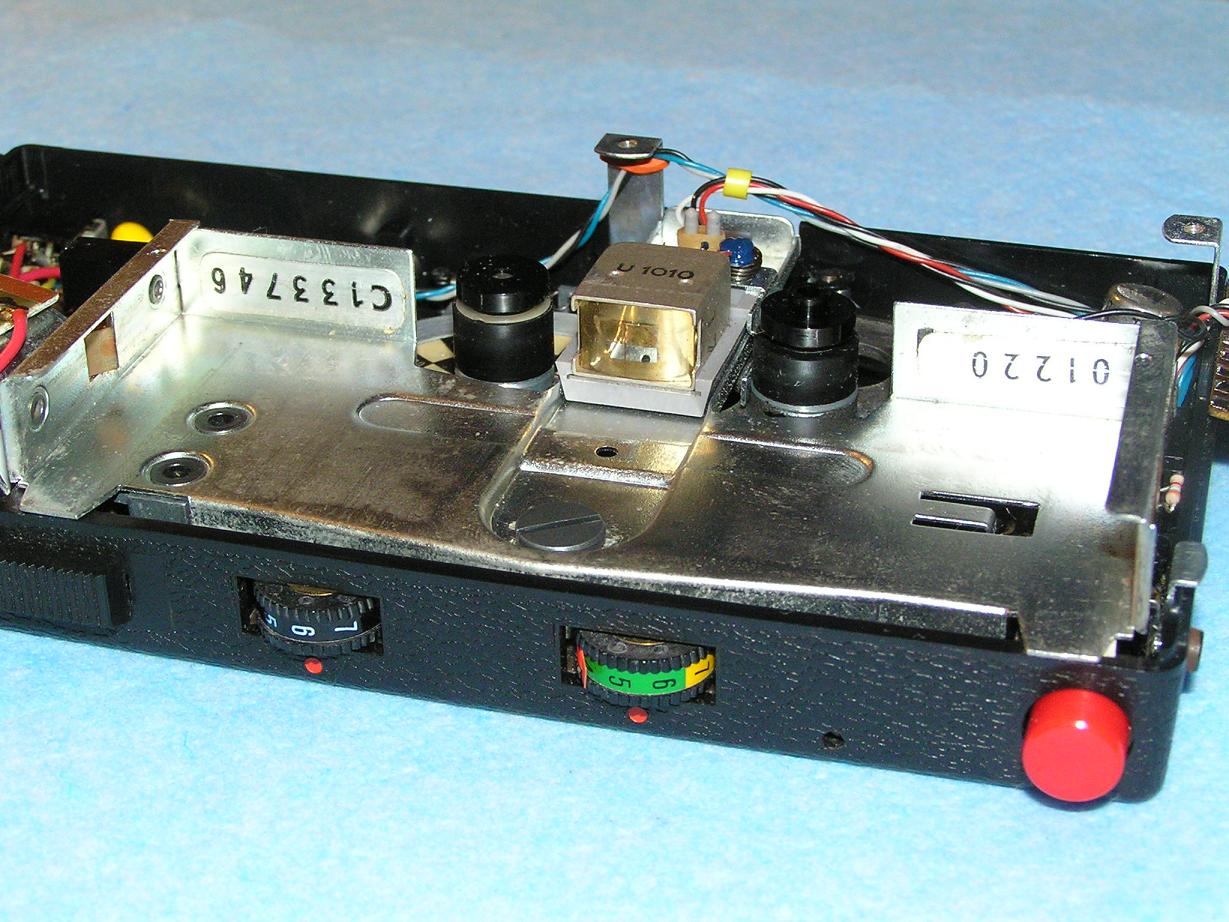

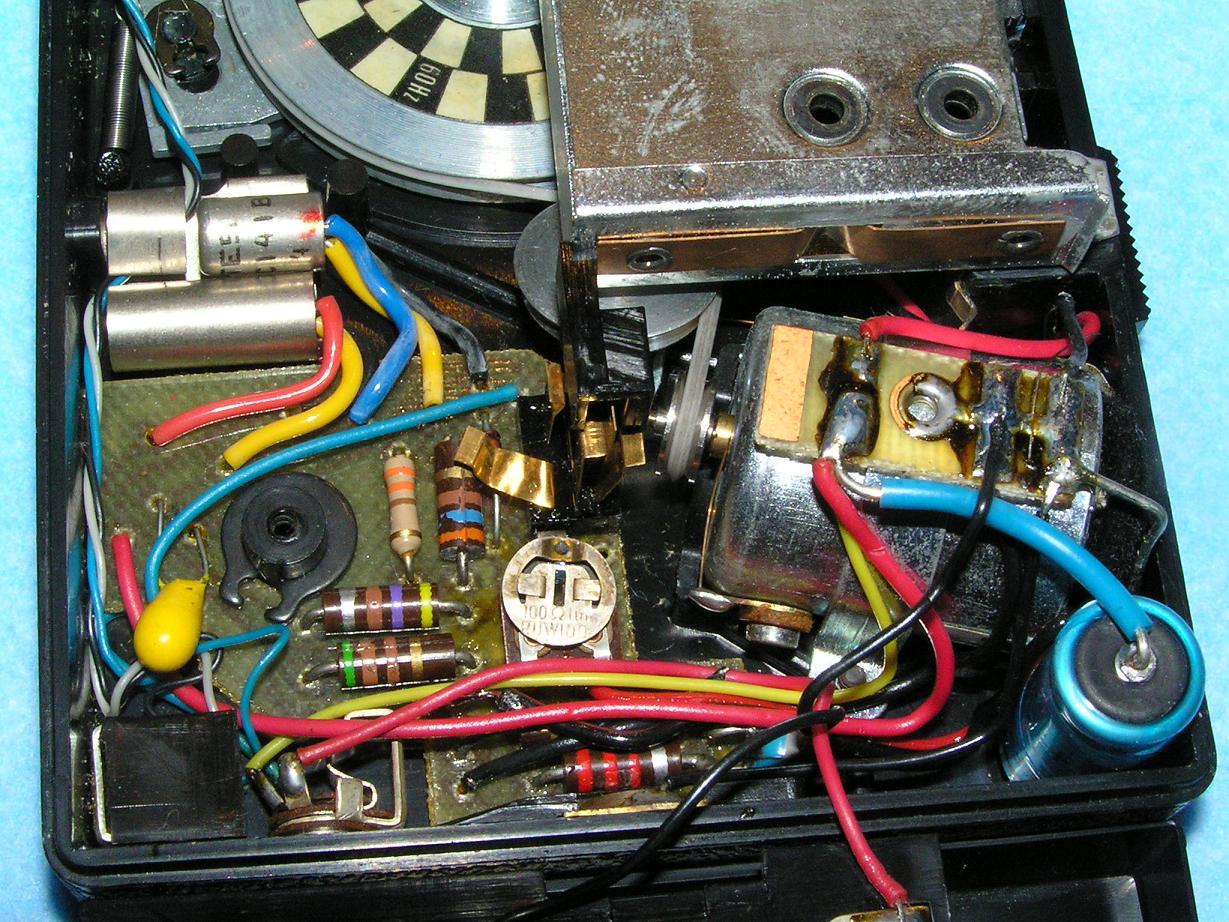

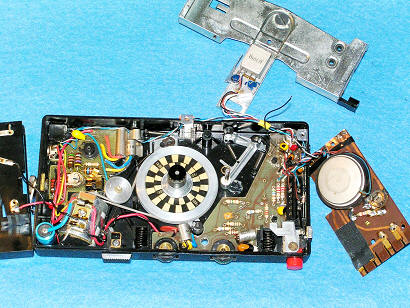

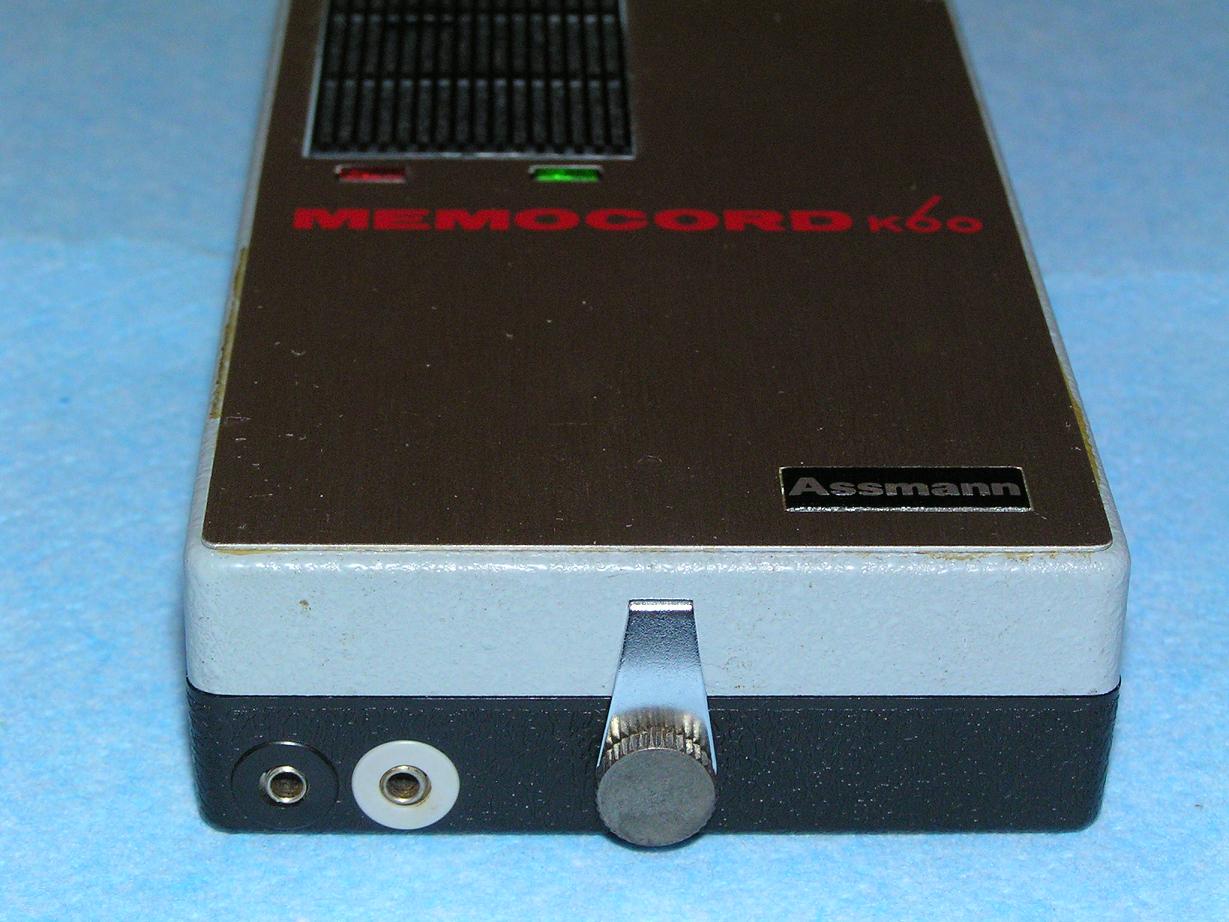

     Кинематика довольно простая, но выполнена очень аккуратно, качественно. Двигатель соединен с роликами при помощи единственного пассика. На одном из роликов имеется разметка для точной настройки скорости вращения с помощью стробоскопа. Электросхема собрана на 4 транзисторах (2 х AC141B, 2 х AC142B) и 1 микросхеме (TAA151). Регуляторы громкости и уровня записи раздельные. Рядом с ними находится движок фиксации выбранного режима работы. На лицевой панели размещен микрофон - динамик, и два светодиода индикации режимов. Зеленый - воспроизведение, красный - запись. На торце корпуса имеются два разъема (jack 2,5 мм) для подключения наушника, и микрофона с ДУ. Для доступа к батарейному отсеку надо открутить "барашек" на торце корпуса (также в комплекте имеется "барашек" с ремешком для ношения на руке), и снять верхнюю крышку корпуса. Места для батареек находятся под крышкой. Крышка металлическая, корпус пластмассовый.
     Общее впечатление от аппарата хорошее. Качество записи - воспроизведения вполне приличное, громкости воспроизведения, и чувствительности микрофона хватает. Искажения, связанные с неравномерностью движения ленты почти отсутствуют. К положительным качествам можно также отнести возможность быстрой замены кассеты. Это можно сделать даже быстрее, чем на любом современном кассетном диктофоне.
     Аппарат был куплен в рабочем состоянии. В комплекте была фирменная коробка отделанная кожзаменителем, ремешок для ношения на руке, и 8 кассет типа MT550, MT560 и MT570.
