Диктофон ЦРУ - EDI model M-75B

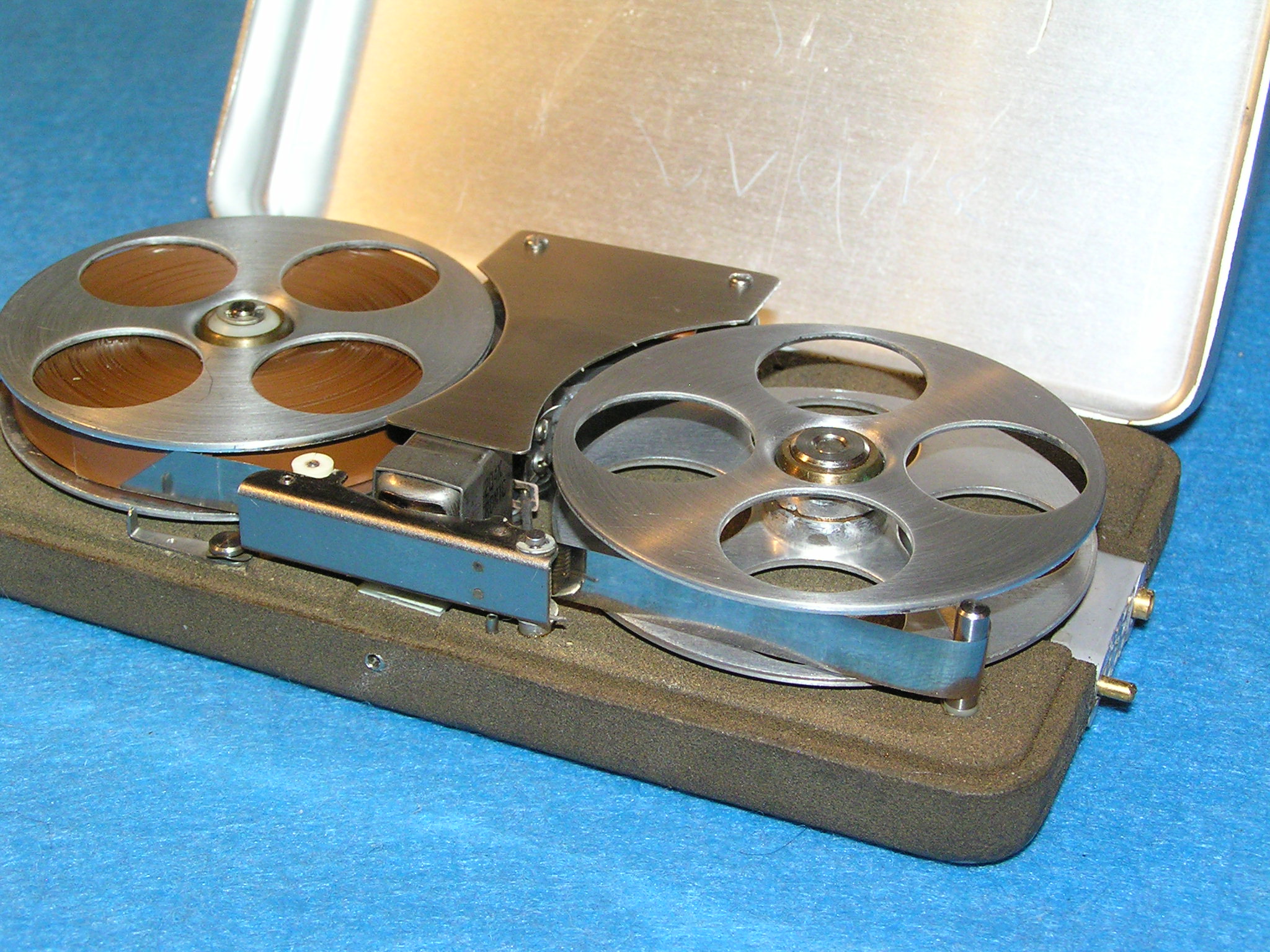

     EDI model M-75B.    Этот диктофон производился компанией ELECTRO DATA INC в 1966 - 1967 годах, и свободно продавался всем желающим. Однако на самом деле его история началась намного раньше, так как это почти точная копия настоящего шпионского диктофона UMY-25, который был разработан по заказу ЦРУ, производился примерно с 1962 по 1965 годы, и естественно был секретным изделием. После 65 года, когда у ЦРУ появилась новая техника, диктофон рассекретили, и стали производить как ширпотреб.
     Аппарат действительно вполне пригоден для шпионских целей, он очень маленький, легкий, со стабилизированной скоростью движения ленты, и очень прочный, так как корпус отлит из алюминиевого сплава. Кроме того он стереофонический, имеется функция автостопа, перемотка вперед и назад, а механика работает очень тихо. Размеры диктофона 130 х 72 х 25 мм, вес 225 г. Наличие всех этих функций у такого маленького аппарата тех времен вызывает удивление.

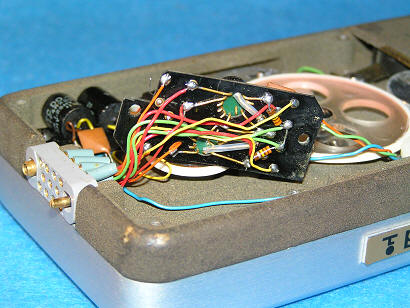

     На самом деле конструкция очень простая, при наличии тонролика и тонвала, нет маховика, а переключение режимов осуществляется отведением прижимной планки на разный угол. В рабочем положении планки производится запись или воспроизведение. Если отвести планку до упора, производится перемотка назад, а в промежуточном положении перемотка вперед. Для включения диктофона надо подключить к его разъему микрофоны с переключателем управления, или наушники. Для срабатывания автостопа предназначен металлический штырь изолированный от корпуса, который находится рядом с подающей катушкой. Штырь замыкается с прижимной планкой металлическим ракордом, вклеенным в конце ленты. При этом запирается транзистор, который в рабочем состоянии является стабилизатором скорости двигателя, и он отключается. Двухканальный усилитель собран на микросхемах WC183T, на очень маленькой плате, и выглядит как-то не серьезно, но работает. Качество среднее, но видимо его можно считать исправным, так как оба канала работают одинаково, а электролитические конденсаторы сохранили хорошие параметры.
     В настоящее время аппарат можно считать условно рабочим. Он записывает и воспроизводит, но неравномерность движения ленты довольно сильная. Это связано с изношенностью и деформацией резины большого ролика, и исправить это к сожалению уже не удастся. Использовать диктофон по назначению уже нельзя.

Видеообзор

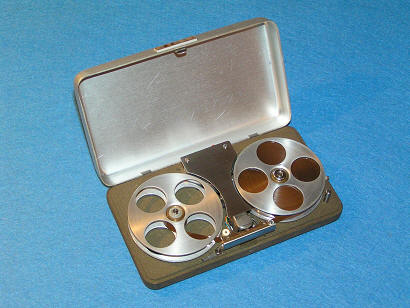

Фотографии можно увеличивать

У шпионского UMY-25 значек с логотипом отсутствовал

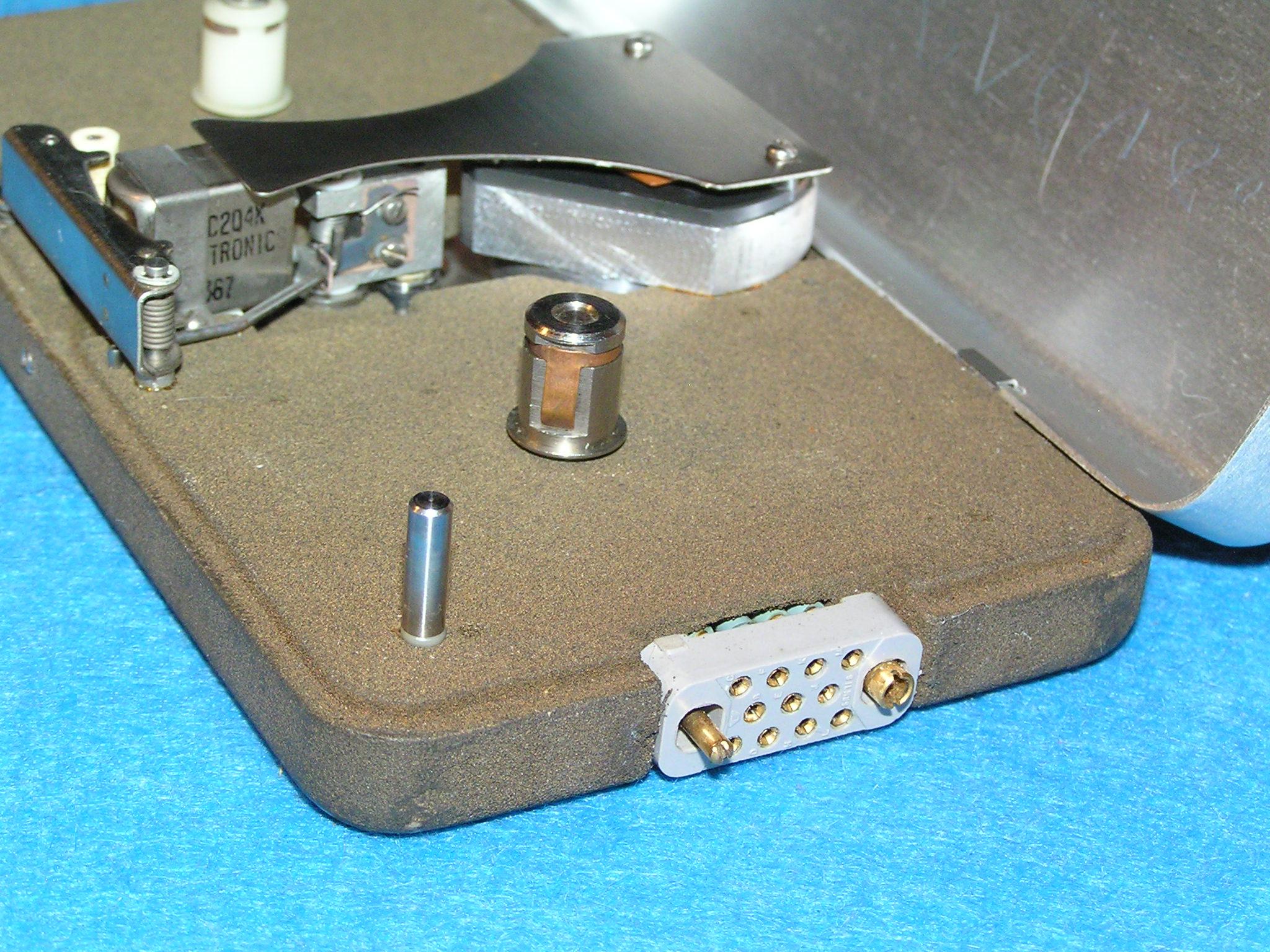

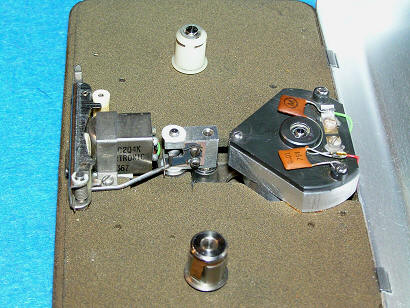

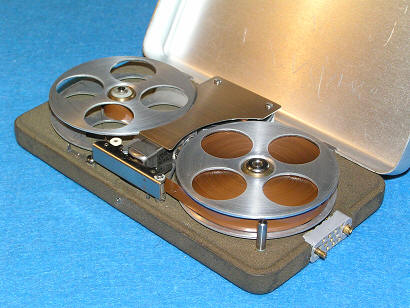

На прижимной планке установлен очень маленький тонролик. В этом диктофоне он металлический, а тонвал обрезиненный. Понятно, что при хранении диктофона тонролик всегда прижат к тонвалу, в связи с чем резина тонвала оказалась сильно деформированной. Ремонт такого дефекта является большой проблемой, но я с этим справился. Для фиксации планки в отжатом состоянии предназначена поворачивающаяся скобочка.

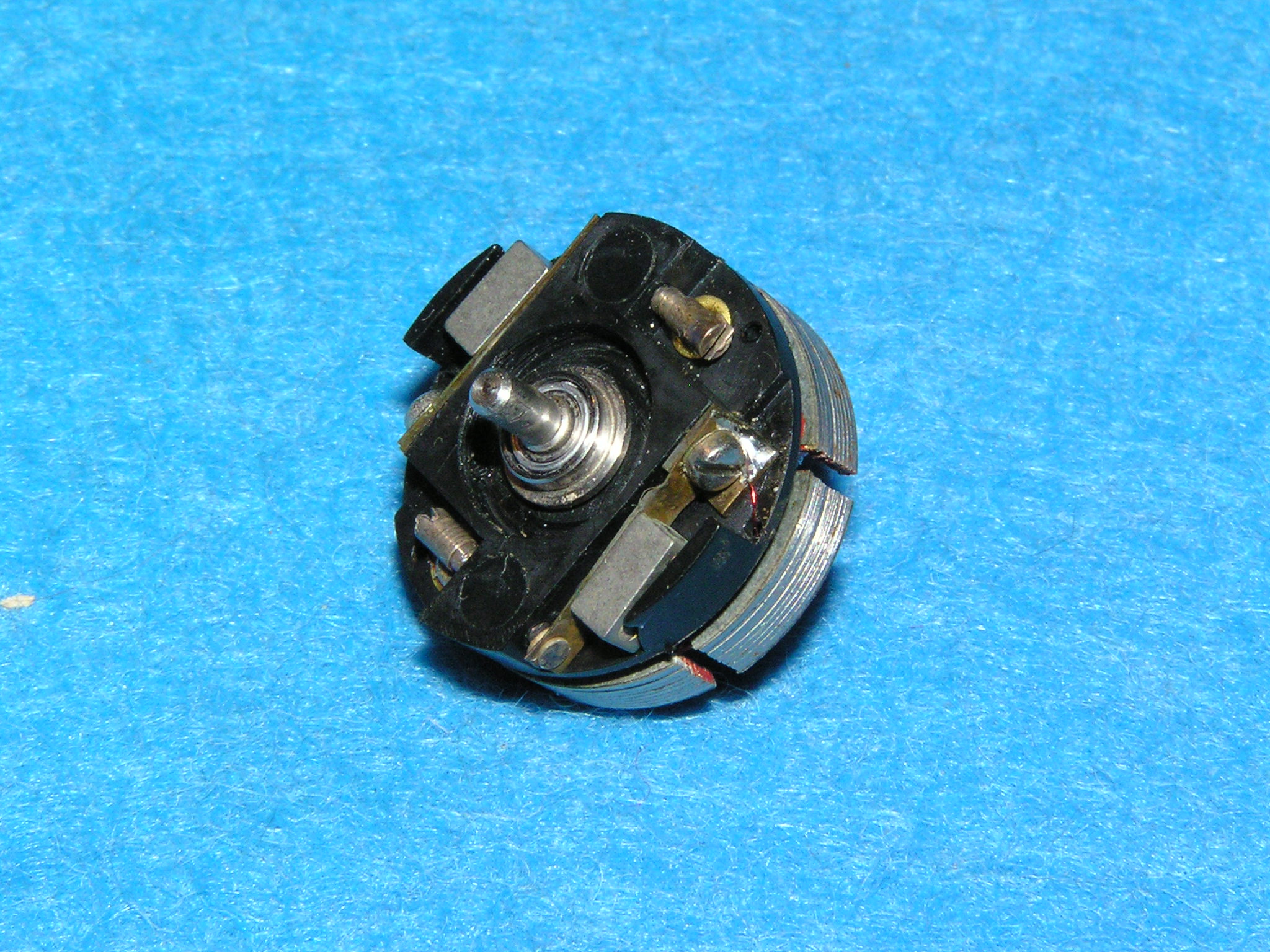

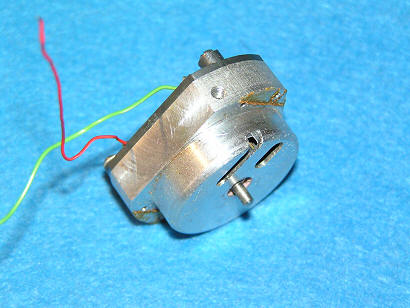

Двигатель оказался неисправным, пришлось его разбирать, и ремонтировать резиновые втулки шарикоподшипников

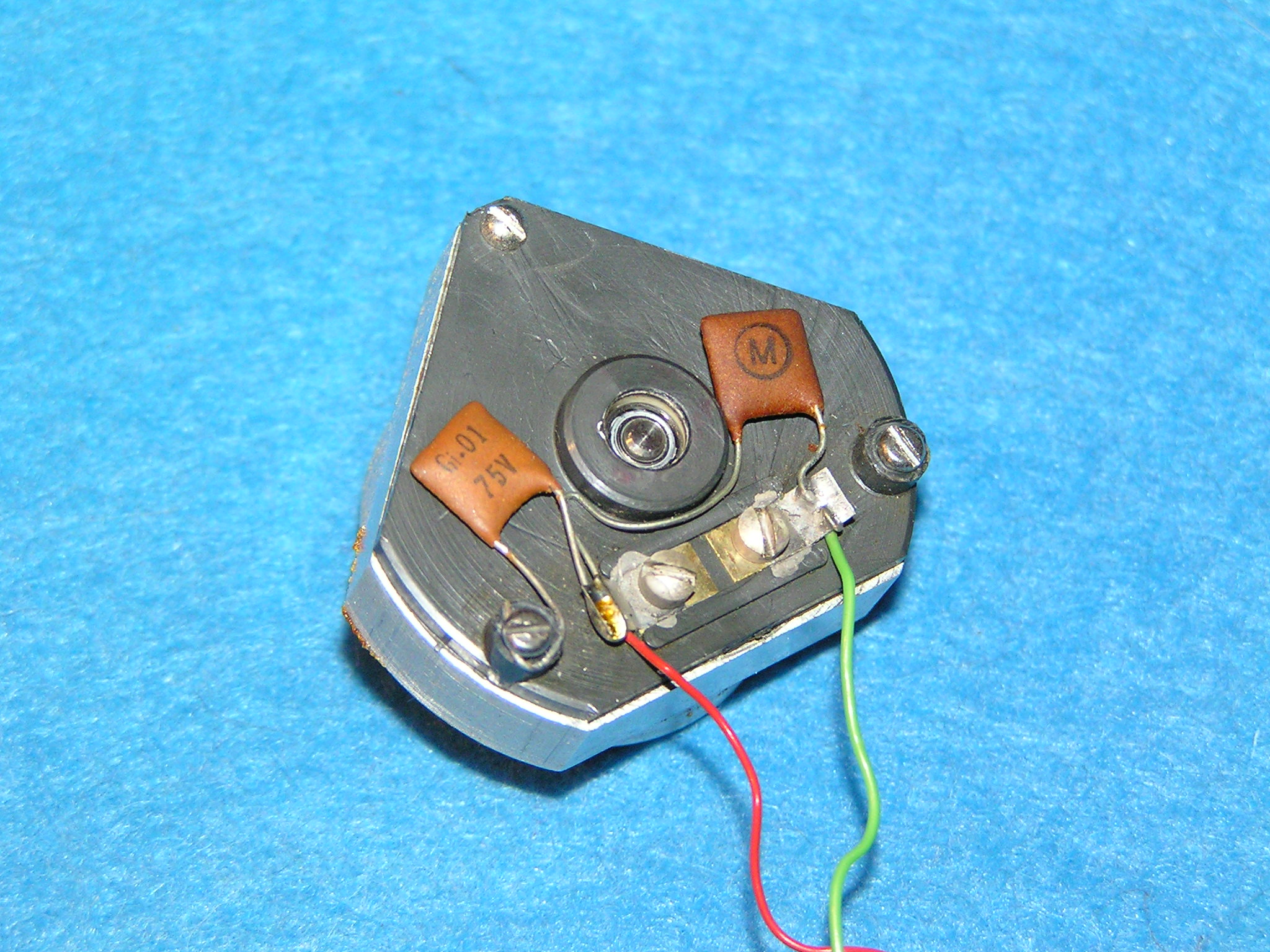

На фото ниже видны белые резиновые втулки, а справа устройство центробежного регулятора

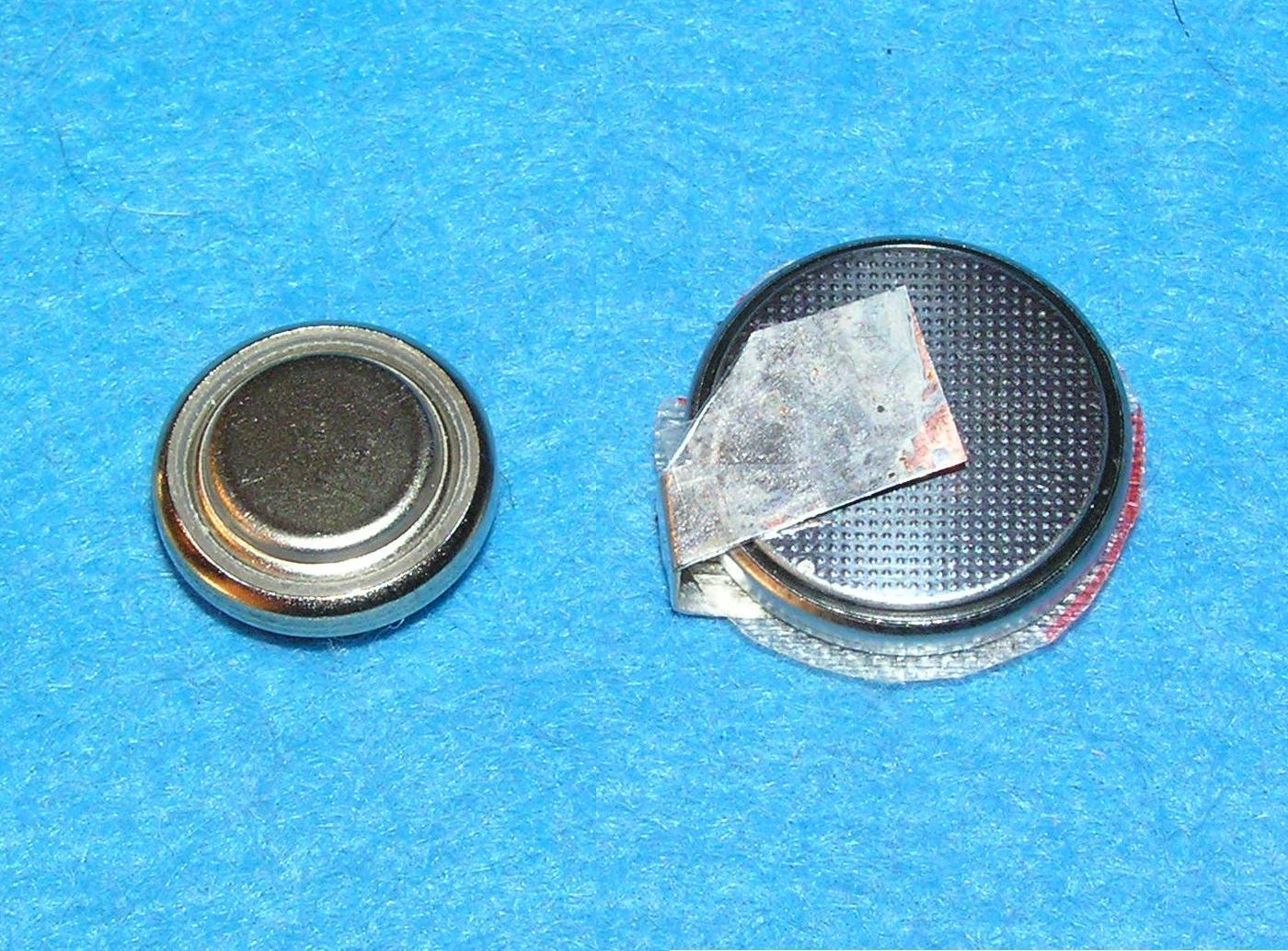

Для питания усилителя использовалась ртутная батарейка RM-625 с напряжением 1,4 в. Вместо нее я использую современный алкалиновый аналог V625U - 1,5 в. Для питания двигателя использовалась ртутная батарейка RM-822 с напряжением 1,4 в. Современного аналога я не нашел, и пришлось собрать конструкцию из 3-х вольтовой литиевой батарейки CR2032 с импульсным стабилизатором на 1,5 в.

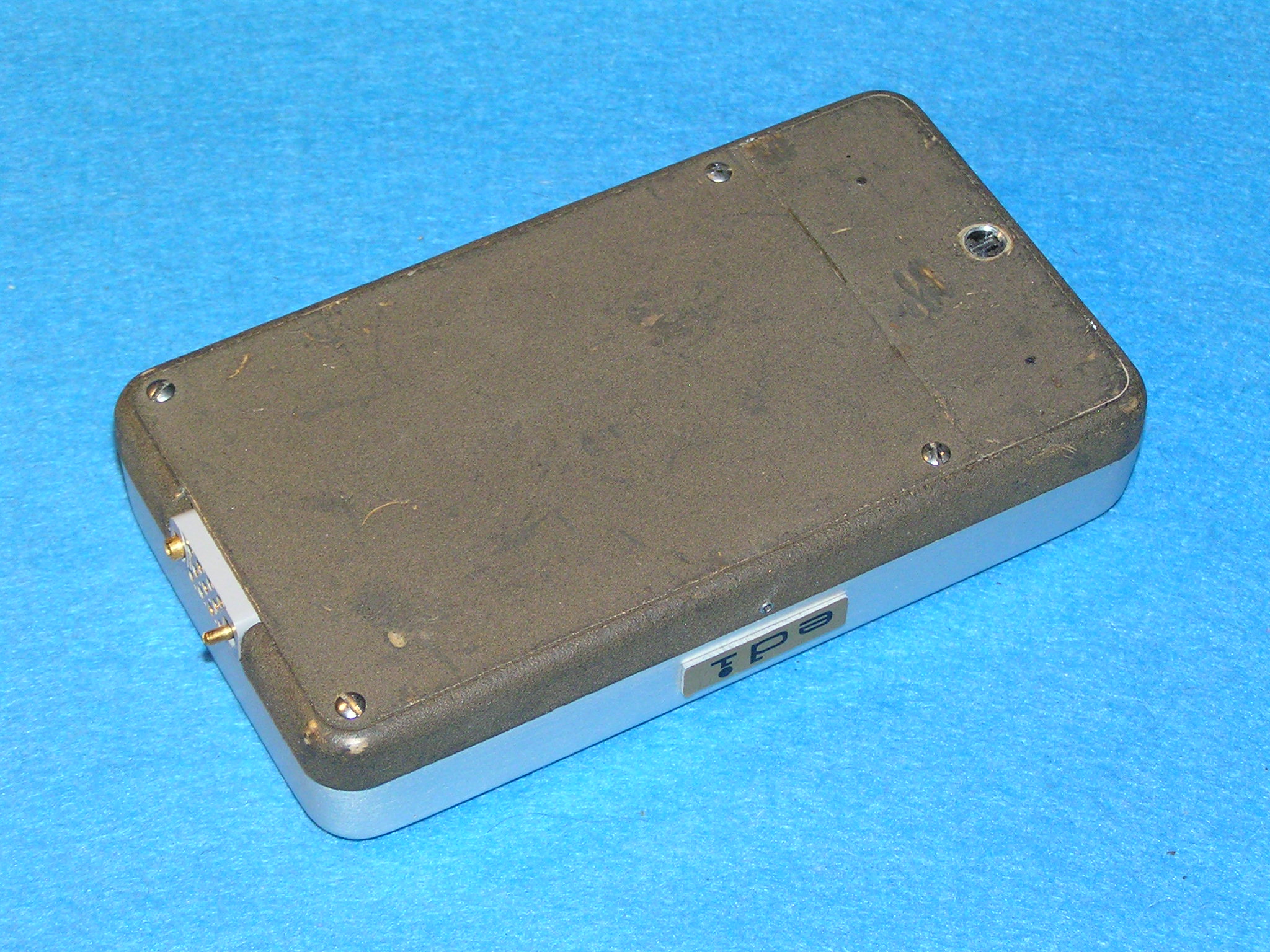

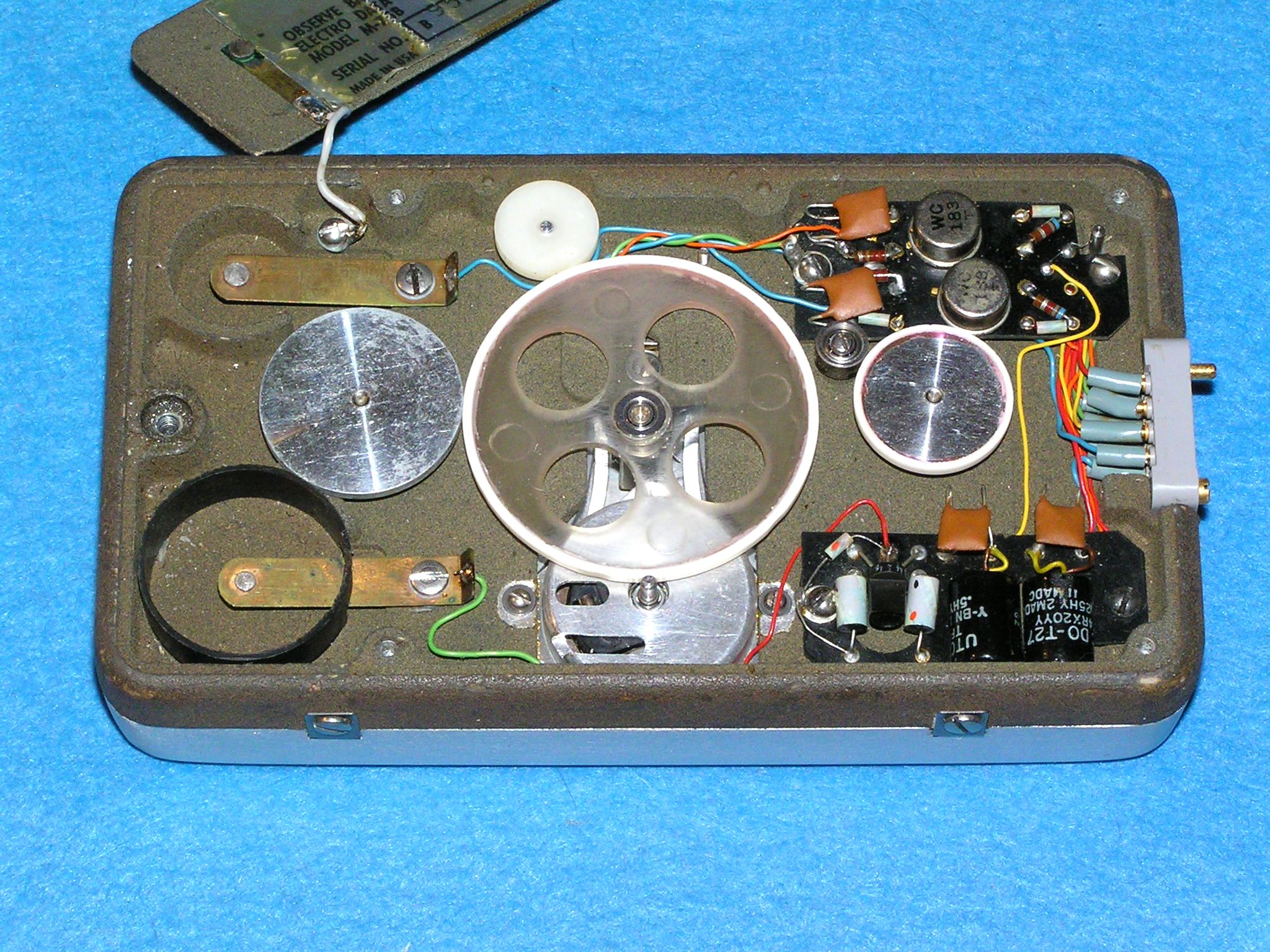

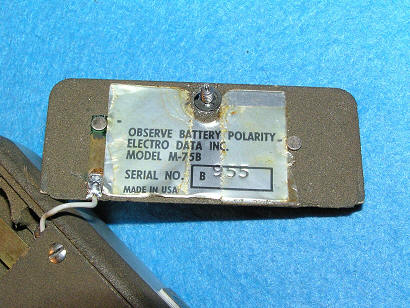

На шильдике не указан год изготовления, но по косвенным признакам предполагаю, что этот диктофон был изготовлен в 1967 г. Как видно, внутри всё выглядит очень просто

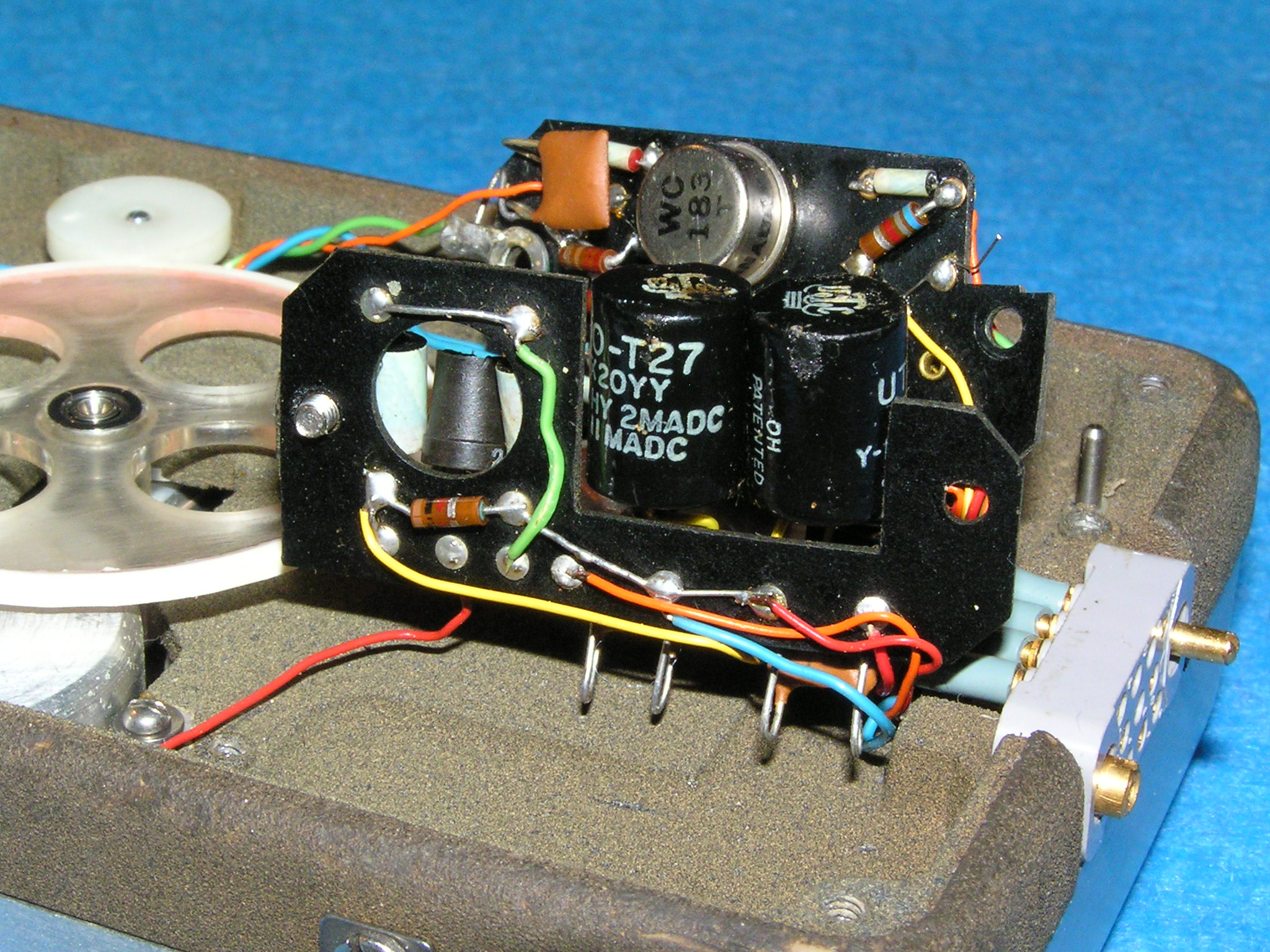

Очень интересны электролитические конденсаторы. Они белого цвета, очень маленькие, и до сих пор сохранили хорошие параметры, возможно они танталовые. Маленькие размером 3.5 х 1.5 мм емкостью 3 мкф. Те которые побольше, размером 6 х 3,5 мм емкостью 35 - 40 мкф.

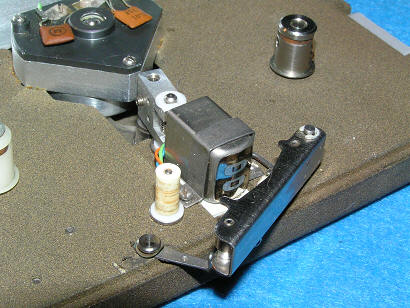

На фото ниже видно, как заправляется лента для использования функции автостопа. Металлический ракорд замыкает цепь между прижимной планкой и штырем, изолированным от корпуса

К сожалению диктофон достался мне без аксессуаров. Изготавливать их копии я не стал, а для демонстрации работы я сделал коммутатор с разъемами для подключения микрофонов и наушников. Я использую отечественный микрофон "Нева", который раньше использовался с советской спецтехникой.

Электрическая схема диктофона EDI.
Эту схему я срисовал с диктофона, так как в интернете ни чего похожего найти не удалось
